Выключатель ВРН 400А

Выключатели ВРН 400 предназначены дляработы в трёхфазных сетях переменного тока с изолированнойнейтралью в рудниках и шахтах, не опасных по взрыву газа и руднойпыли, для защиты электрических установок от токов короткогозамыкания, а также для нечастых оперативных включений и отключенийэлектрических цепей при нормальных режимах работы трехфазныхсетей.

Изготавливаются следующие виды выключателей с различием понапряжению силовой цепи:

• ВРН 400-А 1(380В) С У5
• ВРН 400-А 2(380В) С У5

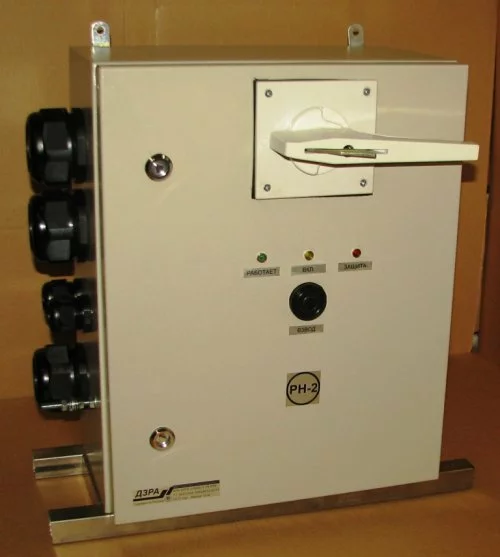

Выключатели ВРН изготавливаются вметаллическом корпусе со степенью защиты IP54. Уровень изоляцииизделия РН2. Соответствуют ГОСТ 24754-81.

Токи уставок максимальной токовой защиты регулируются вдиапазоне 800-2400А. Открытие шкафа невозможно во включенномсостоянии. Силовая цепь закрыта от случайного прикосновения вовремя профилактичского обслуживания и настройки блока управления.Цепь управления напряжением 42В автоматически отключается приоткрытии шкафа. Возможно присоединение аппарата защиты от утечектипа АЗУР-3.

В качестве коммутационных аппаратов силовой цепи и цепиуправления используются комплектующие только российскогопроизводства. Все соединительные провода изготовлены по ГОСТ.Светосигнальная арматура защищена металлическим барьером, кнопкауправления защищена от попадания влаги и пыли в корпус.

Корпус шкафа устойчив к механическим воздействиям. Сальники состепенью защиты IP68 надёжно защищают от влаги. Цоколь шкафаизготовлен из нержавеющей стали и соответственно не подверженкоррозии при самых жёстких климатических и механических условияхэксплуатации.

ВРН 400 производства ООО «Дивногорскийзавод рудничной автоматики» соответствует требованиям ТР ТС004/2011 «О безопасности низковольтного оборудования» и ГОСТ 24754в частности. Изготавливается по ТУ 3420-002-10222612-2013. Сампроцесс производства от проектирования до гарантийного обслуживанияосуществляется в рамках ИСО 9001:2008. Каждое изделие передзакрытием и упаковкой проверяется по 64 электрическим имеханическим параметрам, что практически исключает отклонениекачества сборки от требуемого.

Главные наши преимущества – идентичность обозначения шкафов сранее производимыми ОАО «ДЗНВА», современные технические решения иприменение только качественных, надёжных и проверенных временемотечественных комплектующих.

Выключатель предназначен для работы в трёхфазных сетяхпеременного тока с изолированной нейтралью трансформатора врудниках и шахтах, не опасных по взрыву газа и рудной пыли.

• Исполнение РН2;
• Степень защиты оболочки IP54;
• Номинальный ток 400А;
• Номинальное напряжение 380 В и 660 В;
• Ширина 560 мм;
• Высота 720 мм;
• Глубина 300 мм;
• Масса 30 кг;
• Соответствует ТР ТС 004/2011 «О безопасности низковольтногооборудования», ГОСТ 24754.
