Соединение 1 + 2
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1 + 2
Внутренний конус 24°
Ход контакта
0°; 90°
Температура min.
-20 °C
Температура макс.
60 °C
Материал
Корпус, шар и переключающий вал из высококачественной стали

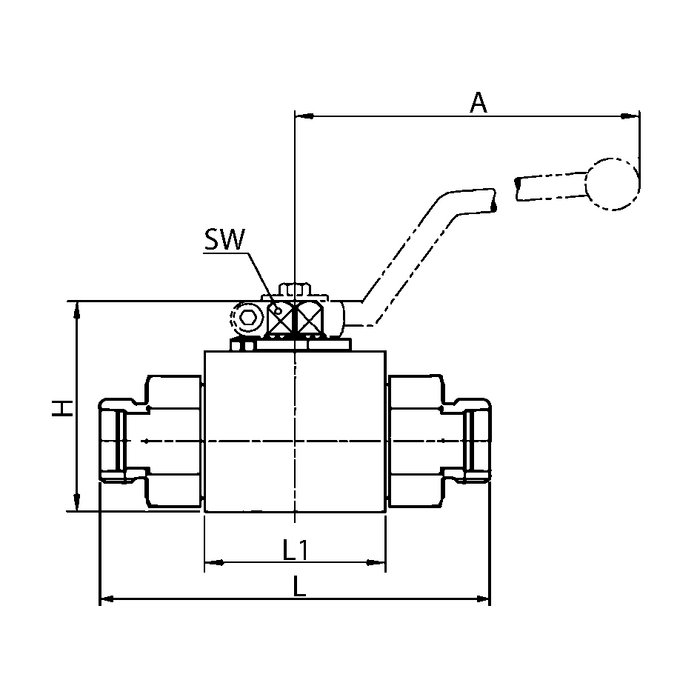

| Наименование | Соединительная резьба | LW mm |
DN* | Серия | Для наружного Ø трубы mm |
A mm |
L mm |
L1 mm |
B mm |
H mm |
H1 mm |
H2 mm |
Рабочее давление, бар | SW mm |
SF* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BKHL 04 VA | M 12x1,5 | 5 | 4 | L | 6 | 107 | 67 | 36.2 | 35 | 43.6 | 32.2 | 13 | PN 400 | 9 | 1.5 |
| BKHL 06 VA | M 14x1,5 | 6 | 6 | L | 8 | 107 | 67 | 36.2 | 35 | 43.6 | 32.2 | 13 | PN 400 | 9 | 1.5 |
| BKHL 08 VA | M 16x1,5 | 8 | 8 | L | 10 | 107 | 71 | 36.2 | 35 | 43.6 | 32.2 | 13 | PN 400 | 9 | 1.5 |
| BKHL 10 VA | M 18x1,5 | 10 | 10 | L | 12 | 107 | 75 | 43.2 | 42 | 49.5 | 38.25 | 16.5 | PN 400 | 9 | 1.5 |
| BKHL 13 VA | M 22x1,5 | 13 | 12 | L | 15 | 107 | 77 | 48.2 | 45 | 52 | 40.75 | 18 | PN 400 | 9 | 1.5 |
| BKHL 16 VA | M 26x1,5 | 13 | 16 | L | 18 | 165 | 84 | 48.2 | 50 | 62.5 | 46.3 | 19 | PN 400 | 12 | 1.5 |
| BKHL 20 VA | M 30x2 | 20 | 19 | L | 22 | 165 | 102 | 62.2 | 60 | 74.4 | 57.8 | 25.5 | PN 400 | 14 | 1.5 |
| BKHL 25 VA | M 36x2 | 24 | 25 | L | 28 | 165 | 108 | 66.2 | 65 | 79.2 | 62.8 | 28 | PN 400 | 14 | 1.5 |
| BKHL 32 VA | M 45x2 | 24 | 31 | L | 35 | 165 | 128 | 81.6 | 90 | 103 | 84 | 38.1 | PN 400 | 17 | 1.5 |
| BKHL 40 VA | M 52x2 | 24 | 38 | L | 42 | 165 | 128 | 86.6 | 100 | 114.9 | 95.5 | 45.5 | PN 400 | 17 | 1.5 |
| BKHS 04 VA | M 16x1,5 | 5 | 4 | S | 8 | 107 | 73 | 36.2 | 35 | 43.6 | 32.2 | 13 | PN 400 | 9 | 1.5 |
| BKHS 06 VA | M 18x1,5 | 6 | 6 | S | 10 | 107 | 73 | 36.2 | 35 | 43.6 | 32.2 | 13 | PN 400 | 9 | 1.5 |
| BKHS 08 VA | M 20x1,5 | 8 | 8 | S | 12 | 107 | 77 | 36.2 | 35 | 43.6 | 32.2 | 13 | PN 400 | 9 | 1.5 |
| BKHS 10 VA | M 22x1,5 | 10 | 10 | S | 14 | 107 | 84 | 43.2 | 42 | 49.5 | 38.25 | 16.5 | PN 400 | 9 | 1.5 |
| BKHS 13 VA | M 24x1,5 | 13 | 12 | S | 16 | 107 | 87 | 48.2 | 45 | 52 | 40.75 | 18 | PN 400 | 9 | 1.5 |
| BKHS 16 VA | M 30x2 | 13 | 16 | S | 20 | 165 | 91 | 48.2 | 50 | 62.5 | 46.3 | 19 | PN 400 | 12 | 1.5 |
| BKHS 20 VA | M 36x2 | 20 | 19 | S | 25 | 165 | 110 | 62.2 | 60 | 74.4 | 57.8 | 25.5 | PN 400 | 17 | 1.5 |
| BKHS 25 VA | M 42x2 | 24 | 25 | S | 30 | 165 | 120 | 66.2 | 65 | 79.2 | 62.8 | 28 | PN 400 | 17 | 1.5 |
| BKHS 32 VA | M 52x2 | 24 | 31 | S | 38 | 165 | 140 | 81.6 | 90 | 103 | 84 | 38.1 | PN 400 | 17 | 1.5 |
