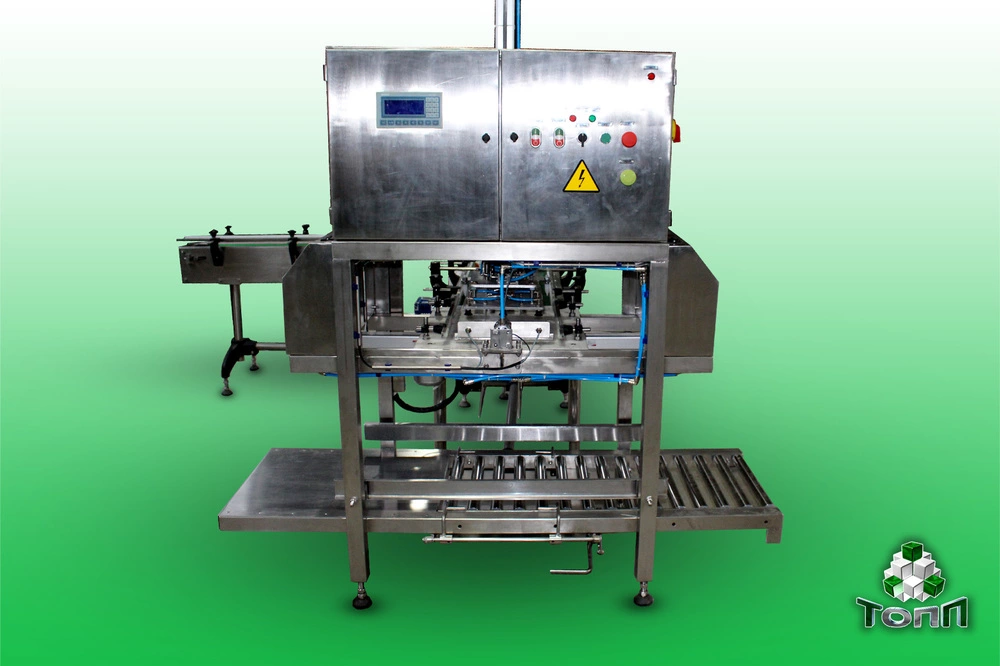

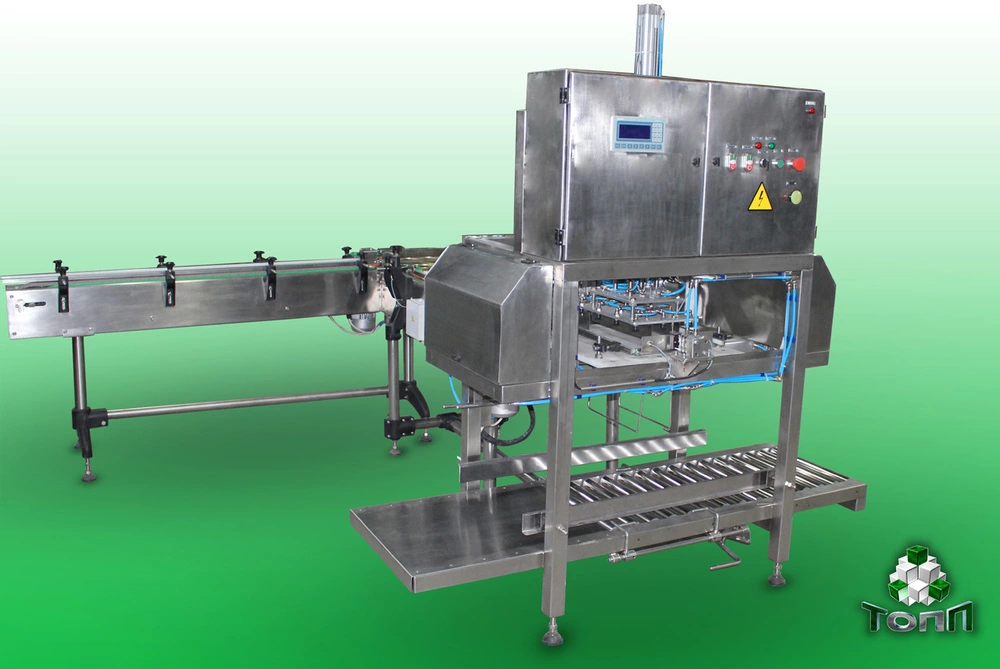

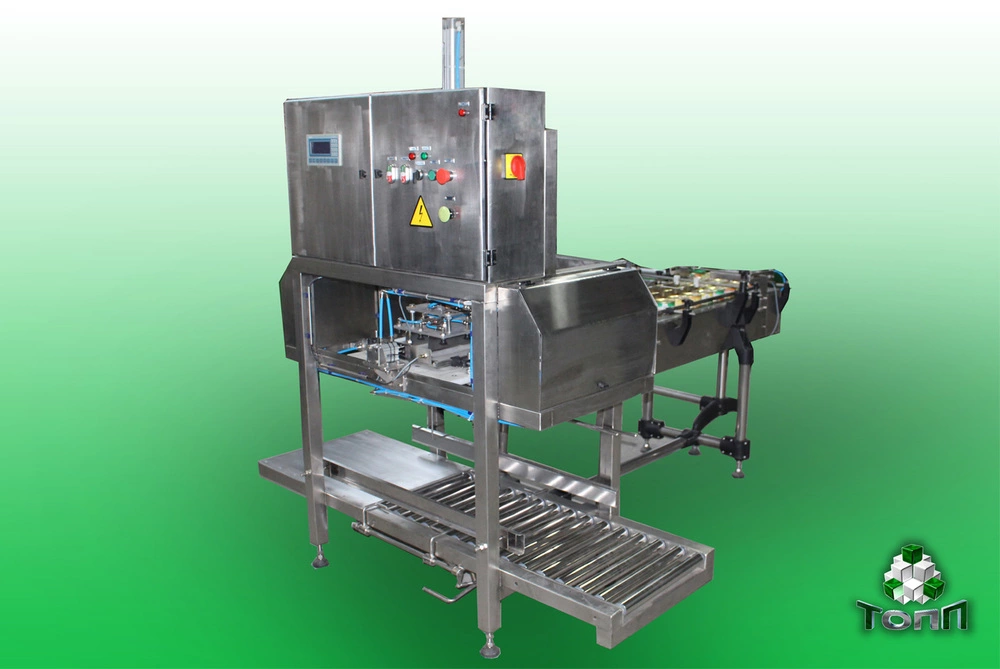

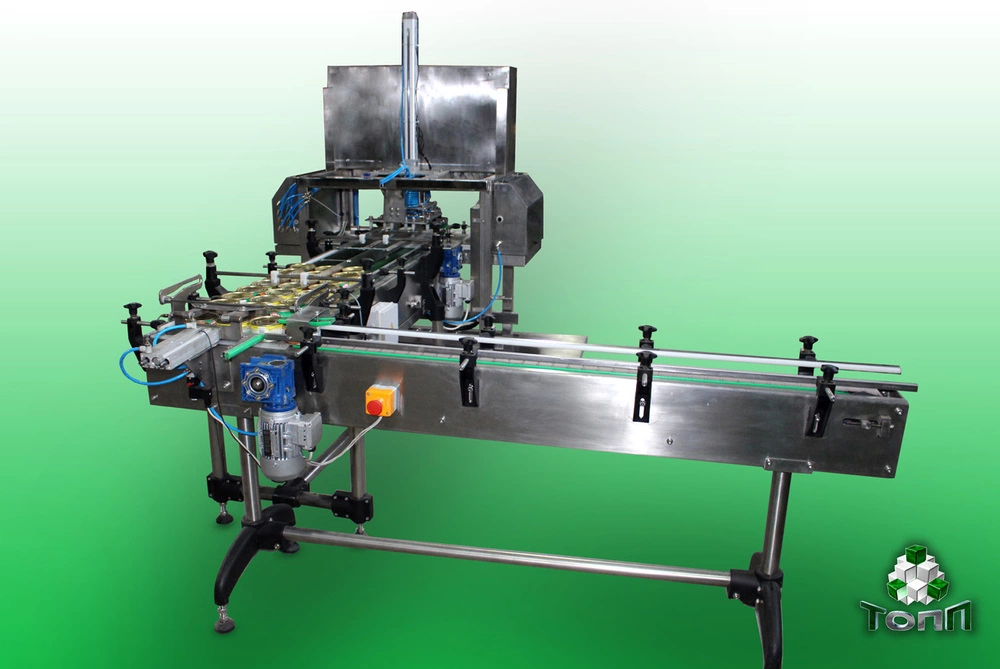

Машина А9-БУМ-3 предназначена для автоматической укладки наполненных и укупоренных жестяных и стеклянных банок в картонные ящики.

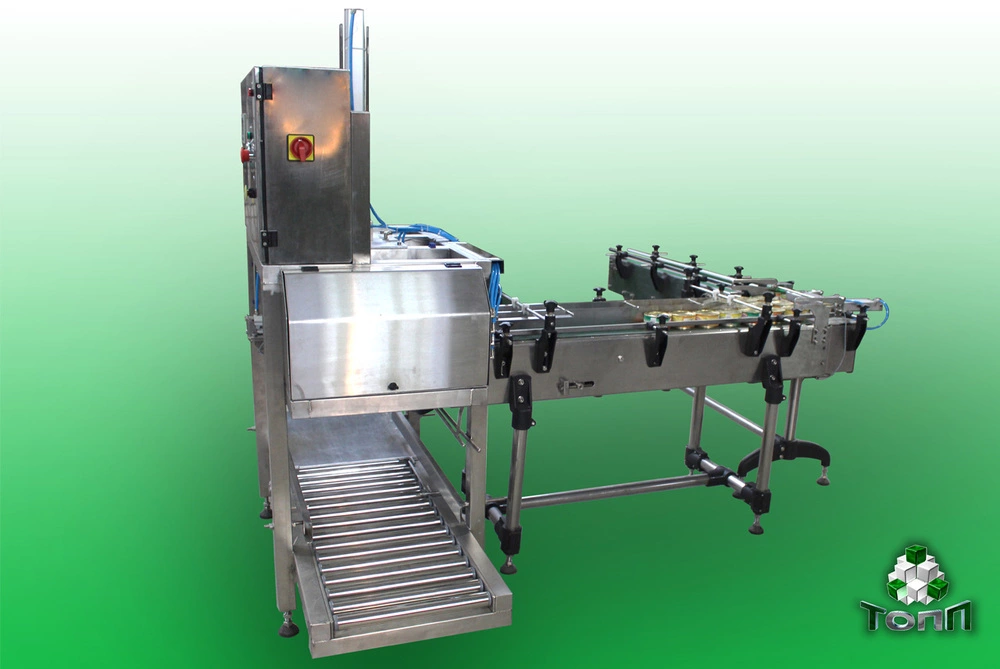

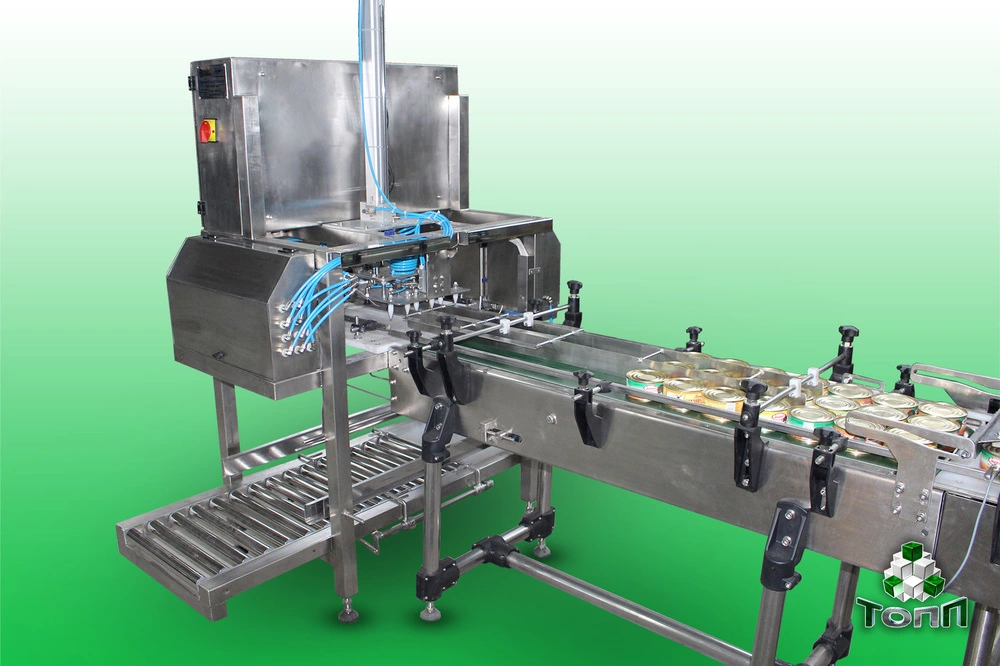

Машина состоит из: подающего транспортера (1); накопительного транспортера (2); пневмоукладчика (3).
Накопительный транспортер оснащен узлом счета и отсекания банок.

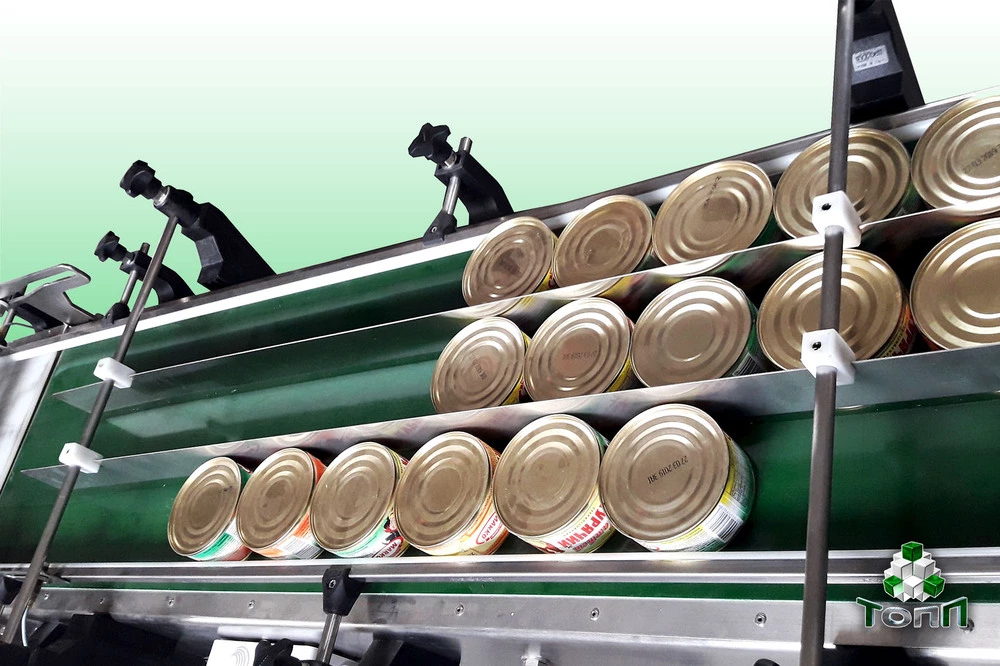

Подающий транспортер представляет собой транспортер с направляющими леерами для подачи и ориентации банки в наполнитель.

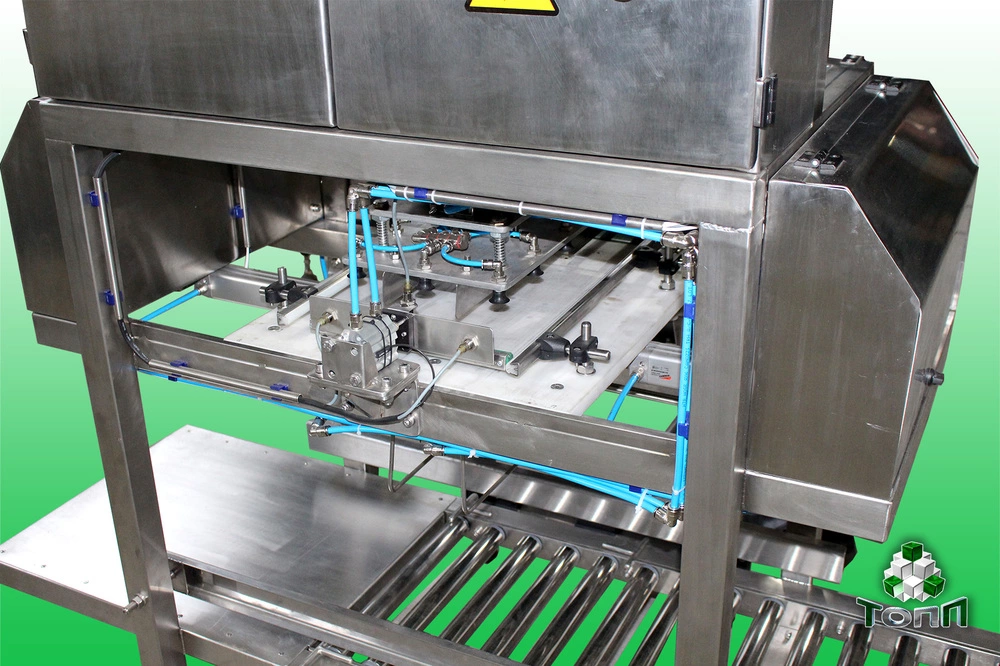

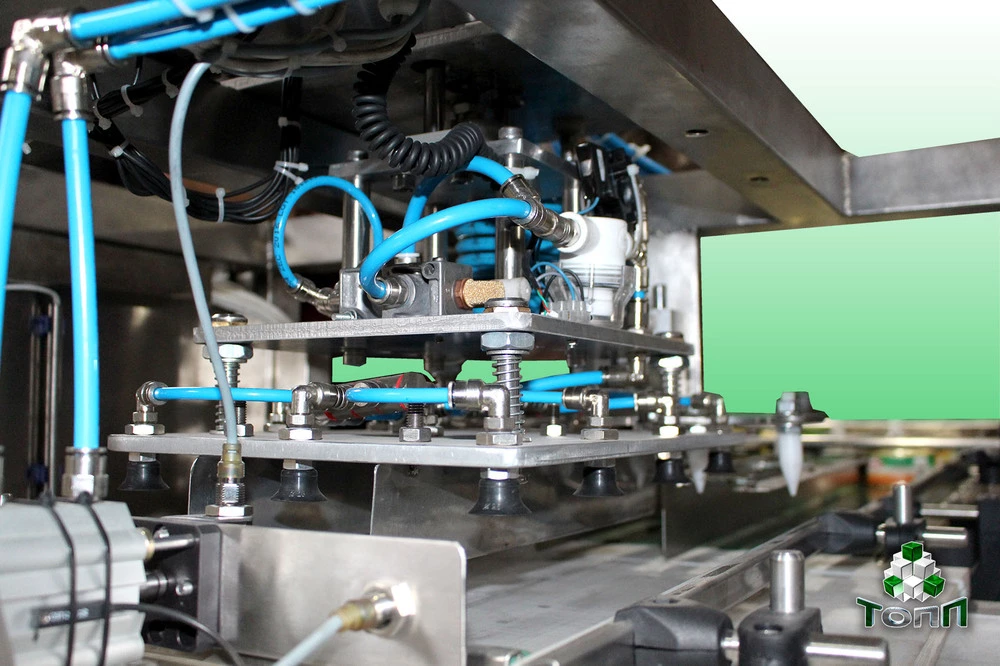

Упаковочный автомат. Представляет собой узел для укладки банок в коробку. Конструктивно он состоит из рамы, основного опускающего узла (пневматический цилиндр), плиты с вакуумными присосками, раздвигающего стола, приспособления для фиксации коробки.
Возможен переход на банки другого диаметра. Для этого плита для крепления присосок меняется на другую, упоры и направляющие транспортеров сдвигаются на размер соответствующей банки. Причем фиксирование и отпускание настраиваемых элементов конструктивно максимально упрощены для того, чтобы наладчик средней квалификации справился с этим заданием.
|
№ |
Показатель |
Ед. изм |
Значение |
|
1 |
Производительность, не более |
б/мин. |
120 |
|
2 |
Укладываемая банка |
|
настраиваемая |
|
3 |
Потребляемая электроэнергия |
кВт·ч |
0,5 |
|
4 |
Потребление воздуха |
л/мин. |
200 |
|
5 |
Габариты |
мм |
|
|
|
длина |
|
2500 |
|
|
ширина |
|
1850 |
|
|
высота |
|
1930 |
|
6 |
Масса, не более |
кг |
400 |
