Электротехническая лаборатория ЭТЛ-35К

Передвижная электротехническая лаборатория ЭТЛ-35К

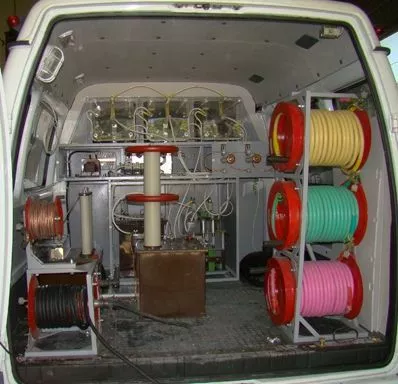

Передвижная комбинированная электротехническая лаборатория ЭТЛ-35К монтируется в фургоне автомобиля. Электротехническая лаборатория этого типа предназначается для:

• испытания изоляции высоковольтных изоляторов, электрических кабелей и др. устройств и приспособлений повышенным выпрямленным (до 60 кВ) и переменным (до 100 кВ) напряжением промышленной частоты;
• измерения тангенса угла диэлектрических потерь и емкости при напряжении до 10 кВ;
• низковольтных измерений;
• прожига и дожига дефектной изоляции кабелей;
• определения расстояния до места повреждения высоковольтных кабелей на низком напряжении и импульсным безпрожиговым методом на высоком напряжении;
• определения трассы кабельных линий напряжением 6-10 кВ;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами.

Аппаратура и устройства ЭТЛ-35К рассчитаны на эксплуатацию в районах с умеренным климатом: температура воздуха – от -20 до +40°С, относительная влажность при температуре 25°С – до 80%. Питание ЭТЛ-35К производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание ЭТЛ-35К от автономного генератора электроснабжения соответствующей мощности.

Обслуживание электротехнической лаборатории производится бригадой из двух операторов, имеющих допуск на проведение работ в цепях с напряжением свыше 1000 В.

Технические данные комбинированной электротехнической лаборатории ЭТЛ-35К

• Питание – однофазная сеть переменного тока частотой 50±2 Гц,
• напряжением-220±20В
• Потребляемый ток, не более, А, - 80
• Приведенная к максимальному значению погрешность измерения выходного напряжения и тока, %, не более - 3
• Длина сетевого присоединительного 2-х жильного кабеля на барабане - 30 м, сечение - 7.5 мм2,
• тип кабеля – ПРРП
• Длина провода рабочего заземления на барабане - 30 м, сечение -5 мм2 , тип - ПМЛ
• Длина провода защитного заземления на барабане - 30 м, сечение -10 мм2 , тип - ПМЛ
• Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30м, сечение – 5 мм2
• Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением - 30 м
• Занимаемая площадь в плане, м - 2,3х3,7
• Масса оборудования, кг, не более- 500
• Обслуживающий персонал - 2 оператора (не менее)

Аппаратура и устройства электротехнической лаборатории ЭТЛ-35К

• Устройство высоковольтных испытаний УВИ
• Наибольшее выпрямленное напряжение в продолжительном режиме, кВ, - 60
• Наибольший рабочий ток при выпрямленном напряжении, среднее значение, мА,- 60
• Наибольшее переменное напряжение, действующее значение, кВ, -50(100)
• Наибольший рабочий ток при высоком переменном напряжении 50 кВ, действующее значение, мА,- 300В УВИ обеспечивается измерение токов утечки под высоким потенциалом измерителем ИТВ-140Р.

Основные технические данные ИТВ-140Р:

• Рабочий диапазон измеряемых токов:постоянного тока - 10-3000 мкА;
• переменного тока частотой 50-60 Гц - 10-3000 мкА;
• Полоса пропускания на переменном токе - 0-1000 Гц.
• Входное сопротивление высокопотенциального блока не более - 200 Ом.
• Основная приведенная погрешность измерения в рабочем диапазоне измеряемых токов:на постоянном токе не более - 0,5%на переменном токе не более - 1%.
• Дополнительная погрешность измерения от изменения температуры окружающего воздуха относительно нормальной не превышает 3% основной погрешности на 1°C.

Питание БВ и МИ производится от встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,8 А∙ч. Напряжение питания– 5В, продолжительность непрерывной работы без подзарядки – не менее 16 ч.

Габаритные размеры /масса:

• ИТВ-140Р-БВ - диаметр 170х100 мм / 0,5 кг;
• ИТВ-140Р-МИ - 95х190х40мм / 0,5 кг.

Блок прожига БПР-20/9. Максимальное выходное напряжение в режиме холостого хода, кВ, - 20. Минимальное выходное напряжение в режиме холостого хода, кВ, - 1,2. Количество ступеней прожига - 6. Максимальный ток блока прожига в режиме короткого замыкания, А, -10. Максимальное напряжение дожига в режиме холостого хода, В, - 600. Максимальный ток дожига в режиме короткого замыкания, А, - 20. Потребляемая мощность блока прожига, кВА, не более, - 18. Мощность, отдаваемая в нагрузку в согласованном режиме, кВА, не менее, - 8,5. Режим работы блока прожига - длительный.

Габаритные размеры, мм, - 430х620х500. Масса, кг, не более,- 90. Генератор акустики ГАУВ – 6-05. Емкость накопителя, мкФ: - 13,5. Максимальное выходное напряжение, кВ,- 20. Максимальная энергия импульса разряда, Дж, -2200.

Режимы работы:

•  ручной;
• автоматический с частотой следования импульсов разряда 0,4 Гц.

Габаритные размеры, мм, - 440х580х550. Масса, кг, не более - 60.

Генератор звуковой частоты ГЗЧ-2500. Выходная мощность в согласованном режиме, Вт,- 2500. Максимальное выходное напряжение холостого хода, В, - 300. Максимальный выходной ток, А -50. Частота генерации, Гц, -1024/2048. Частота модуляции, Гц, - 1,5-3. Количество ступеней согласования с нагрузкой - 12. Диапазон сопротивления нагрузки, Ом, - 0,5- 150. Питание – однофазная сеть переменного тока - 220±22В, 50±2 Гц. Потребляемая мощность, не более,-3000.

Габаритные размеры, мм,- 320х360х200. Масса, кг, - 15.

Приемник «ПОИСК-2006»

Методы поиска повреждения – электроакустический импульсный и индукционный. Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах). Наибольшая глубина залегания кабеля при определении его трассы, м,-10. Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более , - ±0,05.

Наибольшая глубина залегания кабеля при поиске повреждений:

• электроакустическим методом, м -4;
• индукционным методом (режим «петли»)-2.

Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:

• • электроакустическим методом -±0,25;
• • индукционным методом (режим «петли»)-.±1.

Приемник с принадлежностями переносится и эксплуатируется в двух укладочных сумках. Общий вес приемника в комплекте – не более 2 кг. Измеритель диэлектрических потерь ИДП-10ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжении переменного тока частотой 50 Гц до 10кВ в пределах, обеспечиваемых мостом СА-7100-2В ИДП-10 обеспечивается измерение переменного напряжения питания на пределе 10 кВ с относительной приведенной погрешностью не более 3%.

Состав и комплектность электротехнической лаборатории:

1. Стойка управления в комплекте:

•  переключатель высоковольтный выбора режимов – 3;
• переключатель высоковольтный рода работ "1-ПРОЖИГ –2-ЗАРЯД ГАУВ" - 1;
• автотрансформатор регулировочный (РНО) TDGC2-10 - 1
• короткозамыкатель трехфазный с электроприводом - 1.1

2. Блок управления электролабораторией.

3. Блок низковольтных измерений БНИ с комплектом проводов для подключения.

4. Рефлектометр Рейс-1051.

5. Генератор звуковой частоты ГЗЧ-25001.

6. Приемник «ПОИСК-2006»1.

7. Устройство высоковольтных испытаний УВИ в составе:

• блок высоковольтных испытаний БВИ-60/50-М5 - 1трансформатор высоковольтный ТВ-3 с короткозамыкателем высоковольтным КЗМК-100 - 1;
• конденсатор высоковольтный фильтрующий - 1;
• измеритель тока высокопотенциальный ИТВ-140Р - 1.1 .

8. Измеритель диэлектрических потерь ИДП-10 в составе:

• мост СА-7100-2;
• трансформатор высоковольтный;
• переключатель вида измерений;
• короткозамыкатель КЗМК-10;

9. Блок прожига БПР-20/91.

10. Генератор акустики ГАУВ-6-051.

11. Сирена.

12. Светильник сигнальный красный.

13. Блок трех барабанов с проводами защитного заземления, рабочего заземления и сетевым кабелем1Длина - по 30м; 14. Удлинитель сетевой 4-хпроводный для подключения к 3-х фазной сети1Бухта -25 м.

15. Блок трех барабанов с высоковольтными коаксиальными кабелями для испытания и прожига изоляции1Длина - по 30 м.

16. Провод высоковольтный для испытания переменным высоким напряжением1Бухта -30 м.

17. Стойки изоляционные переносные.

18. Изолятор проходной трубчатый.

19. Комплект ограждений в составе:

•  штыри изоляционные – 2;
• шнур изоляционный – 20м.

20. Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К. Паспорт. ЭТЛ-35К /146.00.00.00ПС1

21. Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К. Руководство по эксплуатации. ЭТЛ-35К /146.00.00.00РЭ1.

22. Приемник «ПОИСК-2006». Руководство по эксплуатации.ПО-06-1.00.00.00РЭ1 .

23. Генератор звуковой частоты ГЗЧ-2500. Руководство по эксплуатации.1

24. Измерители постоянного и переменного тока высокопотенциальные серии ИТВ-140Р. Руководство по эксплуатацииИТВ-140Р.00.00.00 РЭ1.

ООО «Молния» предлагает передвижные электротехнические лаборатории, а также поисковое, испытательное и измерительное оборудование для энергосистем.
