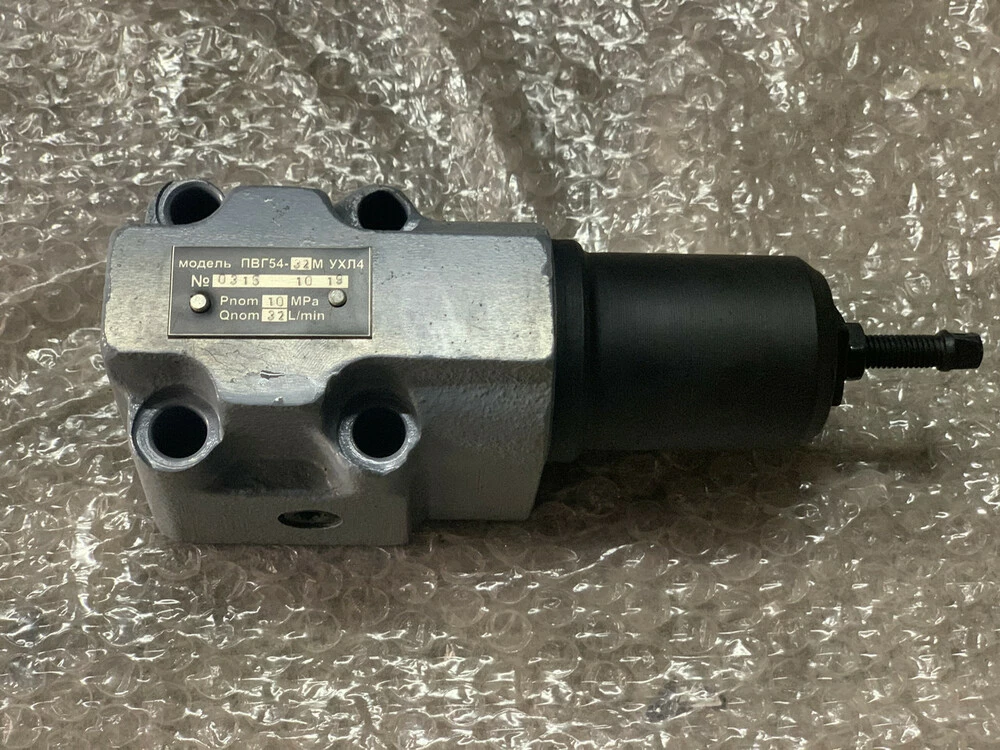

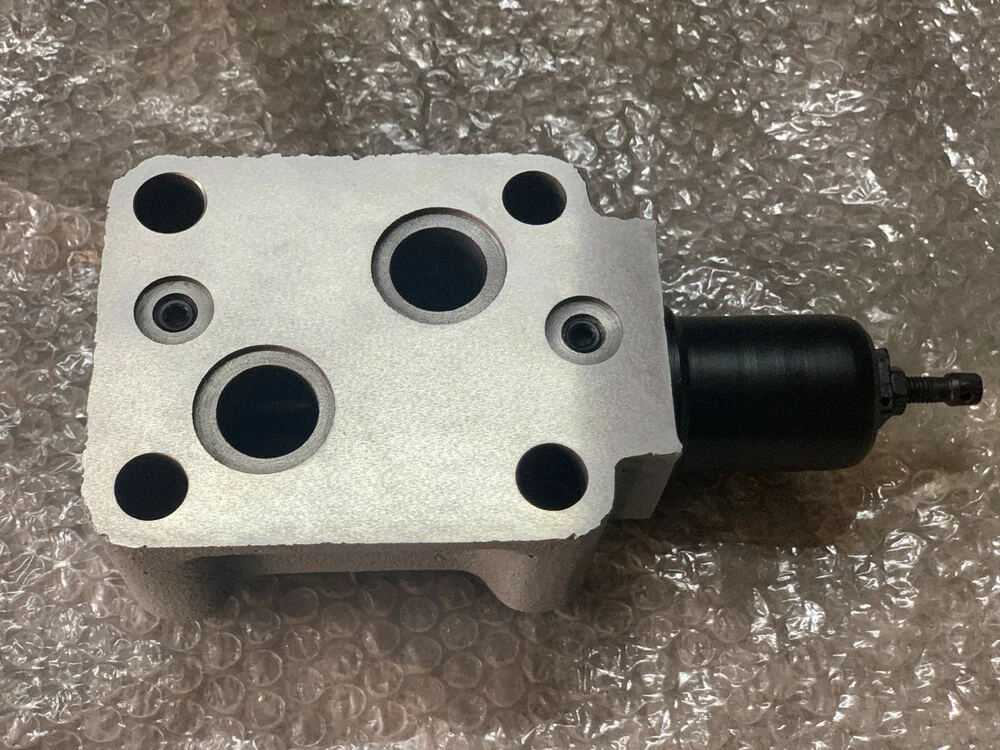

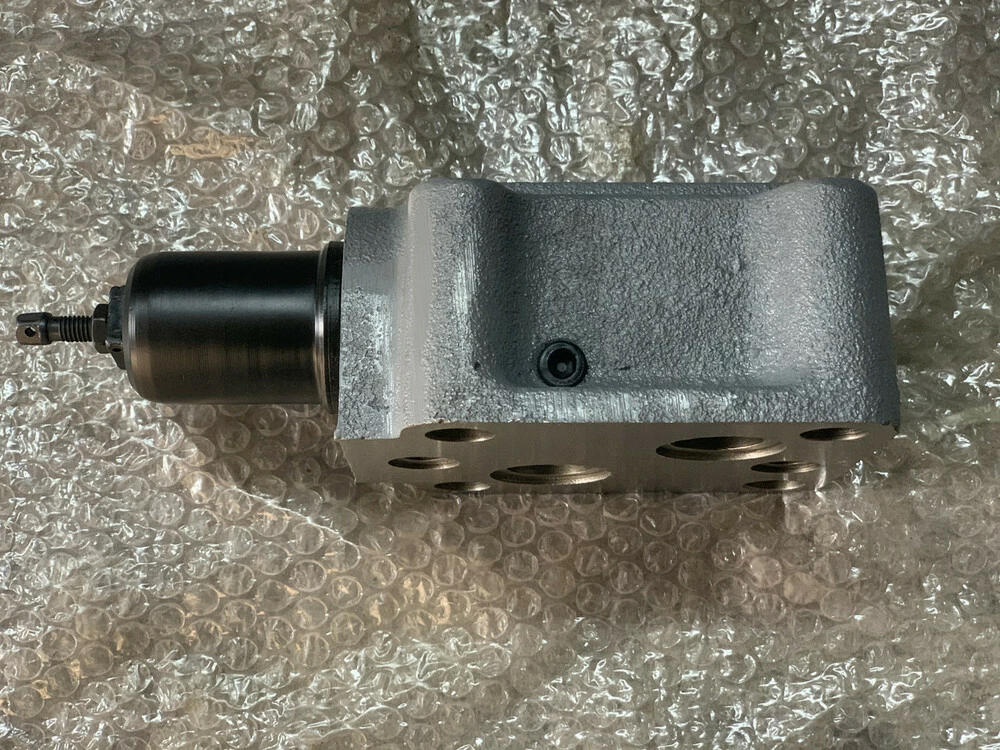

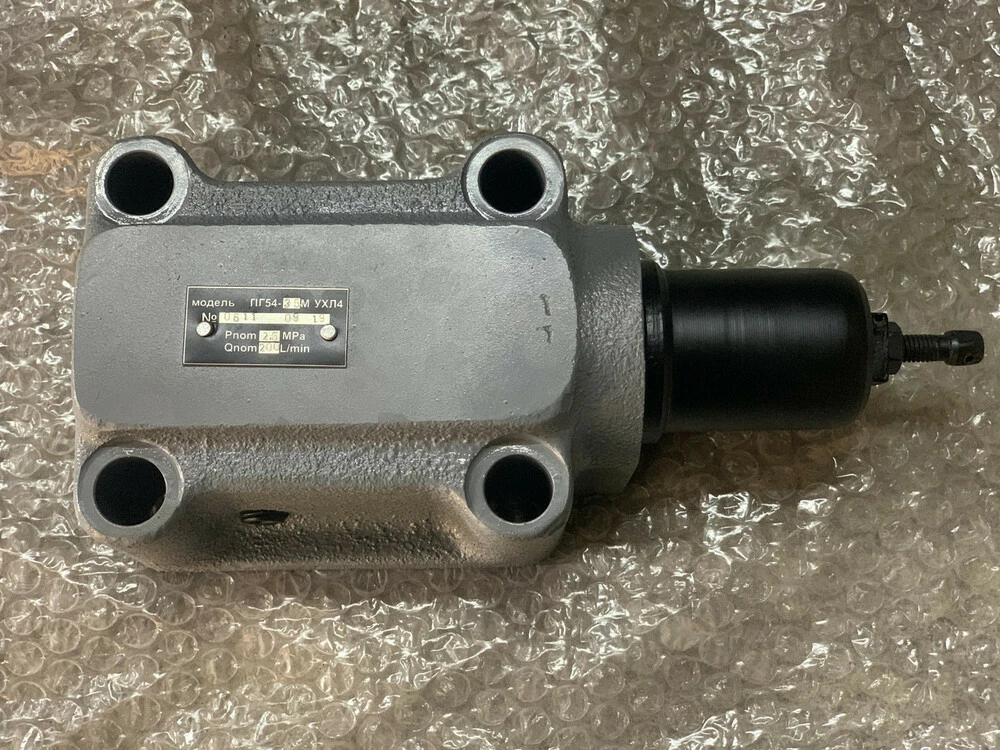

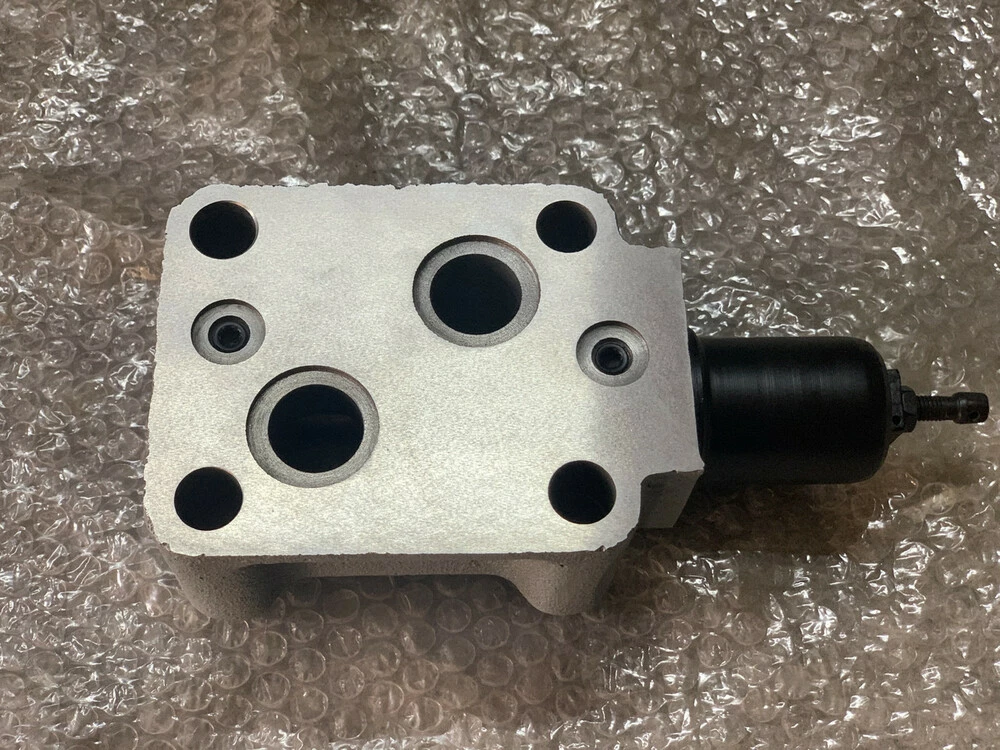

Гидроклапан давления ПДГ54-34

Гидроклапаны давления (напорные золотники) ПДГ54-34 используются в гидросистемах в качестве:

- предохранительного клапана (для предохранения объемного гидропривода от давления, превышающего допустимое);

- гидроклапана разности давления (для поддержания заданной разности давлений в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке посредством настройки пружины);

- гидроклапана последовательности (для пропускания потока рабочей жидкости (или управляющего потока ― для дистанционного управления) при достижении заданной величины давления, определяемой настройкой пружины);

- переливного клапана (для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы).

Гидроклапаны применяются в гидроприводах, станках, прессах, литейных машинах и другом гидравлическом оборудовании.

При резьбовом присоединении, отверстия корпуса, предназначенные для присоединения гидролиний, имеют коническую резьбу К3/4"

Существуют определённые требования к эксплуатации гидроклапанов Г54-3:

- рабочая жидкость заменяется, если вязкость отличается от предыдущей на 20% и более;

- процент механических примесей в рабочей жидкости не должен быть выше 0.005, а процент воды ― 0.05 в процессе эксплуатации;

- гидроклапаны давления должны монтироваться с расчетом безопасного расположения аппарата управления, он должен быть легко доступен и удобен для обслуживания;

- каждая труба должна быть снабжена проходными сечениями, которые соответствуют параметрам присоединительных отверстий. Запрещено уменьшать сечения посредством механического воздействия (например, с помощью вмятин);

- гидроклапаны давления, присоединяясь к гидросистеме, должны полностью ее герметизировать. Это нужно для того, чтобы исключить течь масла и какого-либо подсоса воздуха;

- необходимо удалить весь воздух из системы перед началом эксплуатации;

- пломбы ставятся на регулировочный аппарат сразу после его настройки. В нем предусмотрены специальные отверстия 2 мм диаметра: одно ― в колпачке, другое ― в винте.

Конструкция и принцип действия гидроклапана ПДГ54-34

Основными деталями гидроклапана давления являются корпус (5), колпачок (7), золотник (2), пружина (8), регулировочный винт (10) и втулка (9). Масло из напорной линии подводится в полость (3) и отводится в сливную линию через отверчтие (4). Полость (3) через канал (12) в корпусе и отверстие (13) соединена с нижней торцовой полостью (1) золотника. Верхняя торцовая полость (6) золотника соединена каналом (11) с отверстием (4). Если давление в напорной линии меньше давления настройки, золотник удерживается пружиной (8) в нижнем положении, и его поясок разделяет полости (3) и (4). Когда давление в системе возрастает настолько, что усилие от давления масла на торец золотника в полости (1) преодолевает усилие пружины, отрегулированное винтом (10), и усилие от давления масла на противоположный торец золотника в полости (6), золотник перемещается вверх, соединяя полости (3) и (4), и масло под давлением перепускается в бак. Это работа в режиме переливного клапана. Малое отверстие (13) служит для демпфирования колебаний золотника. Различные исполнения аппарата по давлению отличаются размерами пружин и диаметрами золотников. При необходимости изменения функции аппарата пробки в отверстиях А, В, С и D соответственно переставляются. При этом возможны четыре исполнения по гидросхеме:

Габаритные и присоединительные размеры гидроклапана ПДГ54-34
