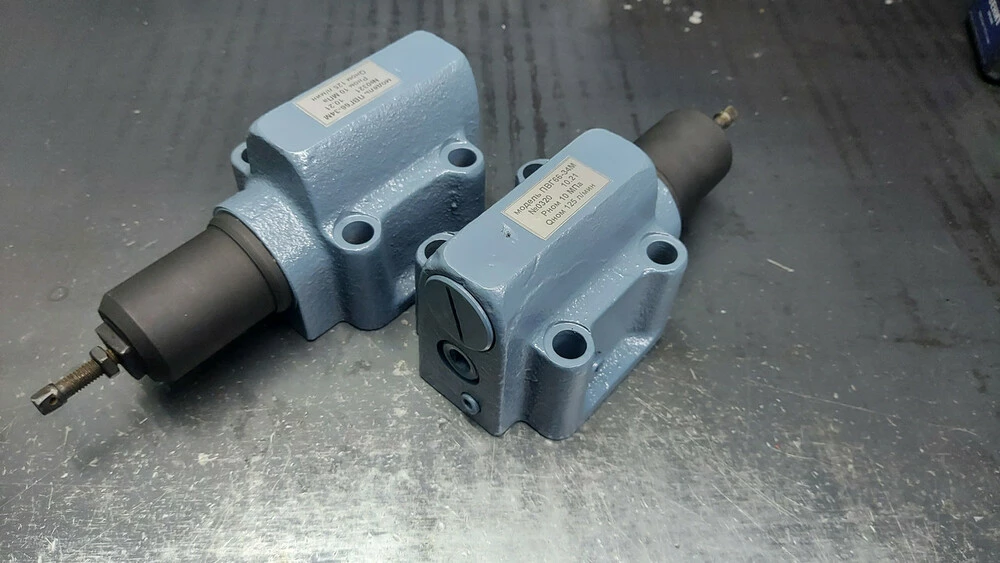

Гидроклапан давления ПГ66-34 с обратным клапаном

Гидроклапан давления ПГ66-34 с обратным клапаном

Гидроклапаны давления с обратным клапаном Г66-3, ПГ66-3 предназначены для использования в гидросистемах для пропускания потока рабочей жидкости при достижени заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание. Клапаны работают на минеральных маслах.

Характеристики :

Давление, МПа

10

Условный проход, мм

20

Подача, л/мин

3-160

Вес, кг

5,5

Клапан ПВГ66-34М - применяется в станочном оборудовании и изготовлен из корпуса, золотника, тарелки, рабочей пружины, стакана, винта и обратного клапана.

Этот клапан стыковой, обеспечит бесперебойную работу оборудования.

Примечание:

буква "М" ("модернизированный") в обозначении может и отсутствовать в маркировке данного гидроклапана

Например:

- гидроклапан давления с обратным клапаном ПВГ66-34 соответствует ПВГ66-34М

Клапаны обратные ПВГ66-34 нужны для пропускания рабочей жидкости при достижении заданной величины давления в этом потоке. При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание.

Маркировка:

по присоединению: П — стыковое; без буквы — трубное.

по давлению : — А, Б, В, Д.

Структура условного обозначения

Габаритные и присоединительные размеры гидроклапанов давления с обратным клапаном типа ПГ66-3 стыкового монтажа

Модель гидроклапана

H

L

B

h1

h2

h3

h4

h5

h6

h7

h8

l1

l2

l3

l4

b

d1

d2

ПАГ66-32М ПГ66-32М ПБГ66-32М ПВГ66-32М ПДГ66-32М

210

68

75

100

2

13

13

28

43

41

36

50

38

20

12

49

10

11

ПАГ66-34М ПГ66-34М ПБГ66-34М ПВГ66-34М ПДГ66-34М

230

252

88

91

120

2

12

20

43

61

63

32

67

53,5

29,5

13,5

55

18

13

ПАГ66-35М ПГ66-35М ПБГ66-35М ПВГ66-35М ПДГ66-35М

270 292

108

108

160

2

10

26

70

93

96

32

80

60

32

20

64

25

17

Устройство и принцип действия гидроклапанов Г66-3, ПГ66-3

Гидроклапаны давления с обратным клапаном Г(ПГ)66 (напорные золотники с обратным клапаном) пропускают поток масла с заданным давлением в одном направлении и с минимальной потерей давления - в обратном. По конструкции и принципу действия аппараты подобны гидроклапанам давления Г54-2 и отличаются от них только наличием встроенного обратного клапана. Основными деталями аппарата (рисунок) являются: корпус 5, колпачок 4, золотник 8, обратный клапан 17, пружины 3 и 16, регулировочный винт 1, втулка 2, шайба 7 и пробки 13 и 15. Основные линии клапан Г66 подключаются к отверстиям 9 и 18. Последнее через канал 10 и малое отверстие (демпфер) 12 соединяется с нижней торцовой полостью 14 золотника 8. Верхняя торцовая полость б через отверстие 19 соединена с дренажной линией. При подводе масла в отверстие 18 обратный клапан 17 закрыт, и аппарат работает подобно гидроклапану давления Г(ПГ)54-2, описанному выше. Обратный поток масла из отверстия 9 в отверстие 18 проходит с минимальной потерей давления через обратный клапан 17. Для обеспечения дистанционного управления следует резьбовое отверстие 10 перекрыть пробкой K 1/8 ОСТ2 С98-3-73, вывернутой из отверстия 11. Вместо пробки в указанное отверстие ставят штуцер для подключения линии управления. Различные исполнения аппарата по давлению отличаются размерами пружин 3 и диаметрами золотников; аппараты стыкового исполнения по присоединению отличаются лишь конструкцией корпуса.
