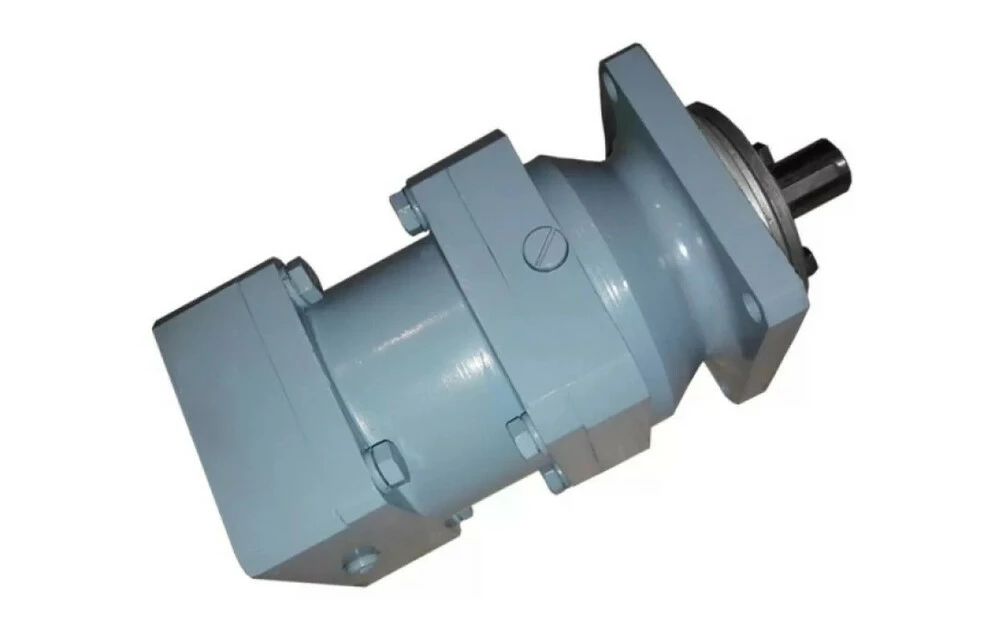

Гидромотор аксиально-поршневой Г15-22Р

Гидромотор г15-22, г15-22р, г15-22н - гидромотор аксиально-поршневой по лучшей цене от поставщика гидравлики №1 в Украине с первых рук!

Купить оригинальный, новый гидромотор Г15-22Р по наилучшей цене в Украине из первых рук от прямого поставщика Вы можете у нас.

Гидромотор Г15-22Р – нерегулируемый насос-мотор аксиально-поршневого типа. Применение: бесступенчатое регулирование скоростей в гидросистемах с необходимостью частого реверсивного включения и автоматического дистанционного управления в следящих приводах. Номинальный расход рабочей жидкости реверсивного гидравлического мотора Г15-22Р – 19,2 литров в минуту, давление - 6,3 Мпа. Производитель аксиального Г15-21Р – Шилутинский завод Гидропривод. Современная маркировка – Г15-22Р (усовершенствованная конструкция). Устаревшая аналог – поршневой Г15-22Н (не производится). Вес – 6,1 кг.

Принцип действия гидромоторов г15-21, г15-21р, г15-21н:

Минеральное масло установленной температуры поступает в гидромотор от гидрораспределителя и взаимодействует с поршнями. От этого начинают выступать толкатели, которые прижимаются к шарикоподшипнику. Одновременно с ними стартует вращаться ротор, барабан, вал и поршни. Когда масло прибывает через 1 канал, вал начинает вращение. Если основное направление (по часовой стрелке) изменить – произойдет реверсирование агрегата.

Обратите внимание, что при работе гидромотора Г15 уровень масла следует придерживать выше средней линии. А если г15-22р поставлен вертикально – заполнен максимально. Подсоединение дренажной линии обязательно. Также правильно вмонтировать предохранительный клапан, защищающий агрегат от перенагрузки.

Технические характеристики

Технические характеристики гидромотора

Г15-22Р

Рабочий объем, см³

20

Расход масла, л/мин

19,2

Давление на сливе, МПа

max.

6,3

min.

0,08

Давление дренажа, МПа

0,05

Частота вращения, об/мин

Номинальная

960

максимальная

2400

Крутящий момент, Нм

17

Номинальная мощность, кВт

1,7

Предельная нагрузка на вал, Н

Радиальная

420

Осевая

40

Допустимая число реверса в минуту

20

Норма утечки из дренажного отверстия, см ³/мин

120

Масса, кг

6,1

КПД, %

≥89

Эксплуатационные параметры

Гидравлический мотор Г15-22Р

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

реверсивное

Гарантия, мес.

12

t масла, °С

Минимальная

+10

Максимальная

+65

Вязкость масла, сСт

10-200

Тонкость фильтрации, мкм

12

Уровень звука, Дб

72

Класс чистоты масла

12 (ГОСТ 17216-71)

Наработка до отказа, ч

3000

Содержание драгметаллов

отсутствуют

Устаревшая маркировка

Г15-22Н

Технические параметры и требования к минеральному маслу из технического паспорта аксиально-поршневого гидромотора Г15-22Р:

Марки масел – ВНИИНП 403 (ГОСТ 16728-78); ИГП-30, ИГП-18 (ТУ 38-101-413-78), турбинное масло Т-22 (ГОСТ 32-44)
Класс чистоты - не грубее 12
Тонкость очистки фильтра – 12 мкм

Расшифровка маркировки гидравлического мотора

Габаритные размеры и чертеж насос-мотора

Чертеж с габаритно-присоединительными размерами из инструкции по эксплуатации аксиально-поршневого гидромотора Г15-22Р.

Гидромотор типа
d
d1
d2
d3
d4
a
a1
a2
B
b
L
l
l1
l2
l3
h

Г15-22Р
К1/2
18
9
К1/4
80
72
45
14
92
6
203
158
25
10
16
21

Размер резьбы входного отверстия – К 1/2, выходного – К 1/4. Перейти к

Устройство и принцип работы поршневого Г15-22Р

Детали конструкции поршневого гидромотора Г15-22Р:

Вал
Манжета
Фланец
Корпус
Подшипник
Радиально-упорный подшипник
Барабан
Торцовая шпонка
Корпус
Ротор
Пружины
Дренажное отверстие
Наколонный диск
Полукольцевой паз
Отводящее отверстие
Подшипник
Поршни
Шпонка
Толкатели

Под действием попадающего в гидромотор масла поршни выдвигают толкатели, поджимая их к шарикоподшипнику. Под действием тангенциальных сил толкатели вместе с барабаном, ротором, поршнями и валом начинают вращаться. Реверсирование гидромотора Г15-22Р происходит при изменении направления масляного потока.
