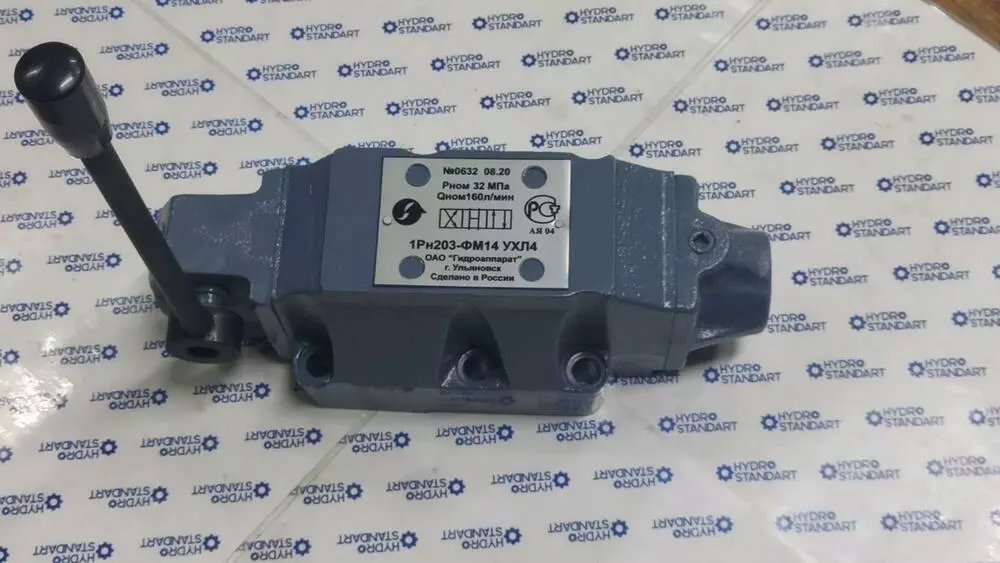

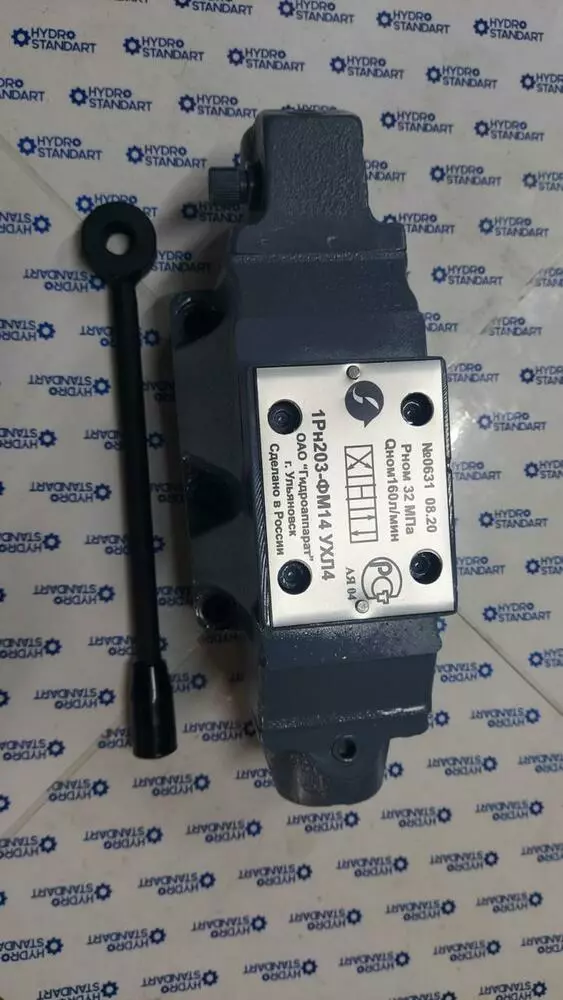

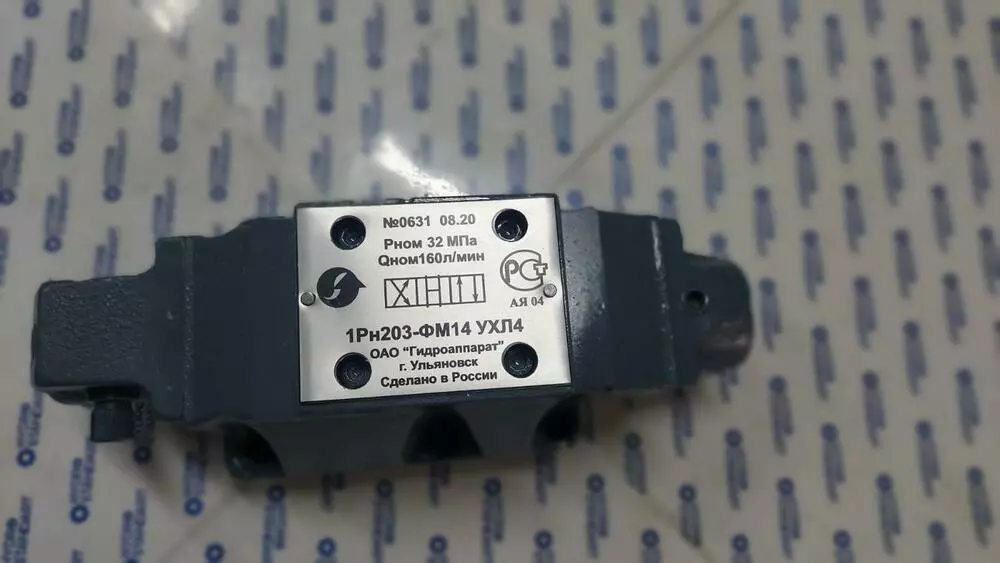

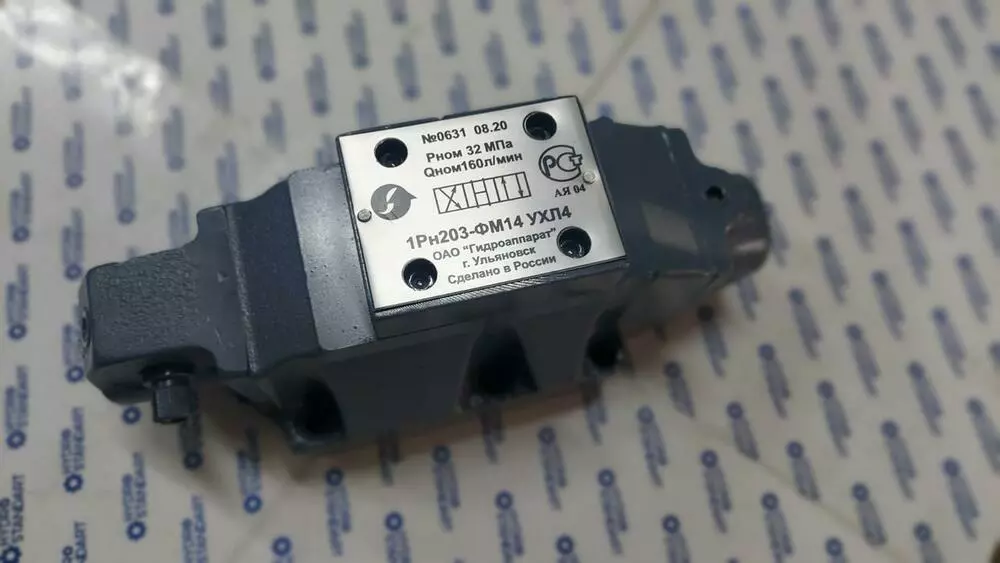

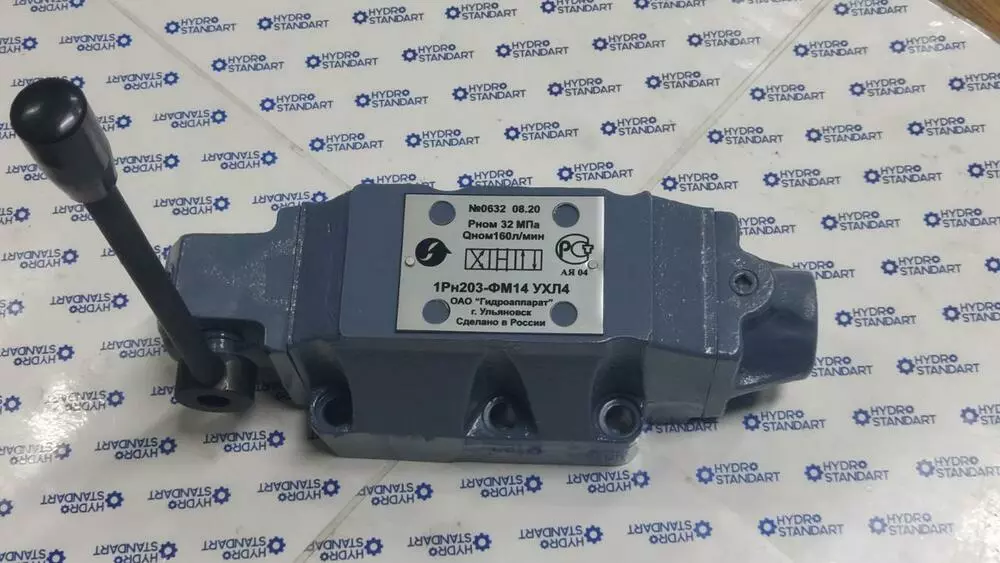

Гидрораспределитель 1Рн203 ФВ 64 с ручным управлением с пружинным
возвратом золотника.
Назначение и область применения
Наименование
Схема
Гидросхема
Соединение каналов в переходных положениях
Расход
1Рн203В64
64
200
В зависимости от способа установки золотника гидрораспределители
1Рн203, 1Рн323 разделяются на:
с пружинным возвратом золотника -1Рн203В 64
с фиксацией золотника -1Рн203ФВ 64
Гидрораспределители 1Рн203ФВ 64 с условным проходом 20 мм,
золотниковые, четырёхлинейные, с непосредственным (ручным)
управлением с фиксацией предназначены для изменения направления или
пуска и остановки потока рабочей жидкости в гидравлических системах
промышленного оборудования.
Данная схема распределения ― 64 ― является наиболее востребованной
для современных нужд машиностроения.
Область применения - станки, прессы, системы и устройства с
автоматическим и полуавтоматическим циклом работы (ГАП,
манипуляторы, станки с ЧПУ) и другие стационарные и мобильные
машины, работающие при температуре окружающей среды: для исполнения
ХЛ1 -40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС.. В
зависимости от исполнения гидрораспределители могут иметь различные
схемы распределения потока и применяться с ручным от рукоятки,
ножным от педали и механическим от кулачка или ролика видами
управления.
Гидрораспределители эксплуатируются на минеральных маслах с
кинетической вязкостью от 10 до 400 мм2/с (сСт) и с номинальной
тонкостью фильтрации не грубее 25 мкм. Их эксплуатация разрешается
при температуре окружающей среды от -40 до +50 оС.
В зависимости от способа управления золотника гидрораспределители
1Рн203, 1Рн323 разделяются на:
ручное управление (1Рн203В.64, 1Рн203ФВ.64, и т.д.);
ножное управление (1Рн203Н.64, 1Рн203ФН.64, и т.д.);
механическое от кулачка (1Рн203К.64 1Рн203ФК.64 и т.д.);
механическое от тяги (1Рн203М.64, 1Рн203ФМ64, и т.д.).
Гидрораспределитель 1Рн203 устанавливается на обработанное
основание и крепится при помощи шести шпилек. Уплотнение разъема
производится резиновыми кольцами. В случае течи масла в соединениях
следует подтянуть крепежные винты и, если это не устранит течи,
следует заменить уплотнения.
Наличие больших усилий на рукоятке свидетельствует о загрязнении
распределителя механическими примесями. В этом случае необходимо
разобрать распределитель и промыть детали бензином.
Технические характеристики 1Рн203В64
Наименование параметра
Значение параметра
Схема распределения
64
Способ управления
ручной
Условный проход, мм
20
Расход рабочей жидкости, л/мин
200
Номинальное давление на входе, МПа (кгс/см²)
32 (320)
Масса не более, кг
12,7
