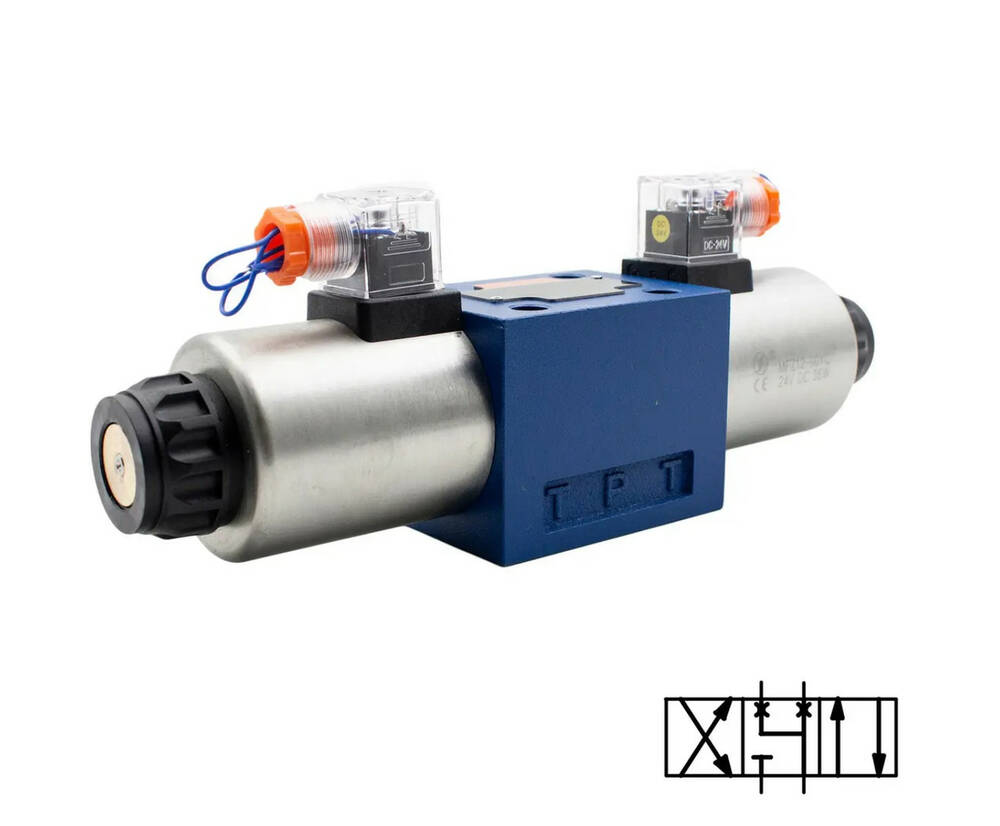

Гидрораспределитель 4WE10Q-3XCG24N9Z5L (ДУ10, схема Q, 84А схема)

Гидрораспределитель 4WE10W-3XCG24N9Z5L (ДУ10, схема Q) импортный высококачественный производства производства ведущих заводов Италии, Турции, Германии, Англии, США, Японии с электромагнитным управлением с первых рук в нашей компании!

Условный проход 10 мм.

Напряжение питания катушек: Г12, Г24, 110В , 220В, 380В

Схема управления потоками жидкости - Q с 2х сторонним магнитом, что соответствует схеме под номером 84А в советской гидравлике.

???? Схема W

• Более жёсткая разгрузка насоса

• Максимально «классическая»

• 100% аналог советской 84

• Подходит для:

• простых станков

• старых гидросистем

• замены без сюрпризов

???? Схема Q

• Мягче работает при переключении

• Меньше гидроударов

• Фактически 84А

• Лучше для:

• современных станков

• насосов с чувствительной разгрузкой

• систем с вибрацией

Гидрораспределители этого типоразмера (условный проход или ду= 10 мм) предназначены для работы при давлении до 315 бар и расходе рабочей жидкости до 80 л/мин. Существуют различные варианты этих гидрораспределителей: -по количеству рабочих позиций -трехпозиционные и двухпозиционные; -по схеме исполнения соединения рабочих каналов; -по типу управления; - с пружинным возвратом или с фиксацией рабочего положения; - по рабочему напряжению электромагнитов( 12В, 24В, 110В, 220В).

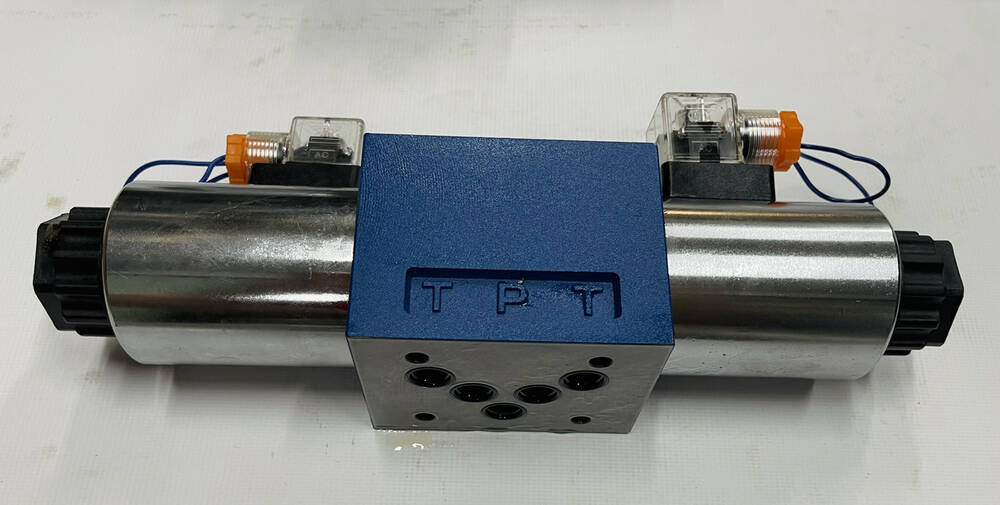

Гидрораспределители WE10 в стандартном исполнении для более удобной диагностики его работы комплектуются разъемами со светодиодной индикацией. Стыковая поверхность гидрораспределителя унифицирована, обеспечивая взаимозаменяемость с гидроаппаратами других производителей и более старыми моделями (ВЕ10, РЕ10). Монтаж осуществляется с помощью четырех винтов М6х40 с внутренним шестигранником.

Мы предоставляем гарантию 12 месяцев на импортные гидрораспределители в независимости от гидросхемы или напряжения на катушках.

Гидравлическая схема 4WE10Q-3XCG24N9Z5L (ДУ10, схема Q)

Данная модель относится к золотниковому электрогидравлическому типу гидрораспределителей, т.е. это значит, что монтаж - плиточный. Данный гидрораспределитель используется в системе для управления потоками рабочей жидкости. Главный орган - золотник, он переключается с помощью давления рабочей массы, которые подаются в пружины основного блока.

Гидравлические распределители 4WE10Q-3XCG24N9Z5L (ДУ10, схема Q) предназначены для управления и изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах. Переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).

Гидравлические распределители типа 4WE10Q-3XCG24N9Z5L (ДУ10, схема Q) с 2х сторонним управлением, с условным проходом 10 мм, нормально-закрытыми с пружинным возвратом золотника.

Работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В. Ход золотника равен 3,2 мм.

По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.

Применяется в гидравлических системах станков , прессов, гидроагрегатах, гидролиниях с автоматическим и полуавтоматическим циклом работы, всевозможных стационарных машинах с давлением до 32 МПа, а также в качестве пилота, например, на буровых установках.

Чертеж и габаритные размеры импортного гидрораспределителя NG10 4WE10-E ду=10мм
