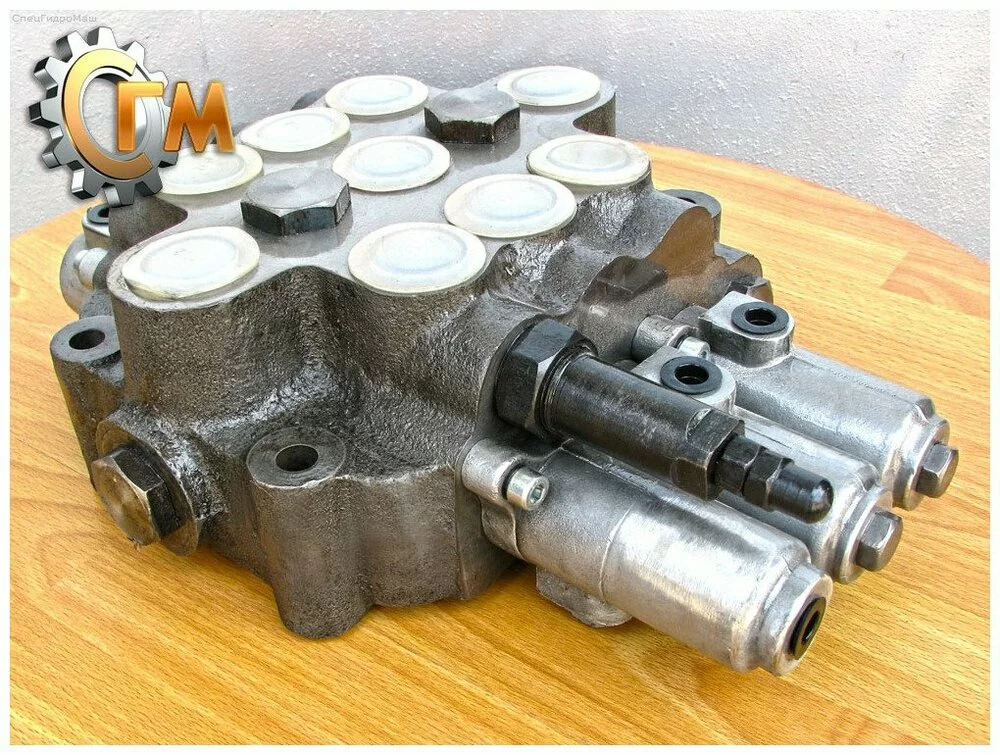

Вашему вниманию предоставляем гидрораспределитель моноблочного типа 10.1600.000-01. Оборудование предназначено для распределения потока и регулирования давления рабочей жидкости и управления работой исполнительных механизмов в гидросистемах машин с насосами, для создания плавающего положения гидроцилиндров стрелы.
Под действием пружины 1 (рис. 1) золотник 2 удерживается в крайнем правом положении. При этом штоковые и поршневые полости гидроцилиндров стрелы разобщены. При смещении золотника влево штоковые и поршневые полости гидроцилиндров стрелы соединяются между собой и со сливной магистралью.
Управление гидрораспределителем осуществляется от системы сервоуправления при помощи пилота (рис. 2).
Управляемый поток подводится к каналу 1.
Конструктивно гидрораспределитель представляет собой аппарат с тремя золотниками и клапанными устройствами.
Управление золотниками гидравлическое дистанционное.
Конструктивно все золотники, за исключением золотников управления гидромоторов хода, одинаковы. Отличие золотников управления гидромотора хода заключается в линейных размерах крайних проточек, что продиктовано необходимостью соединения обеих полостей гидромоторов хода с гидробаком при нейтральном положении золотников.
Каждый из золотников имеет двойное функциональное назначение он управляет движением какого либо из органов экскаватора и управляет обеим проходящим через распределитель потоком. Управление обоим потоком осуществляется средней проточкой золотника, которая при нахождении золотника в нейтральном положении пропускает поток к последующим по потоку аппаратам. 3 случае смещения золотника в любое крайнее положение поток отсекается от последующих аппаратов и через обратные клапаны направляется в свою нагнетательную камеру.
Когда по схеме такой блокировки не требуется, производится параллельное подсоединение двух или нескольких золотников.
Обратные клапаны в распределителях предотвращают перемещение рабочих органов под действием собственной массы в случае падения давления в рабочей линии.
В корпусе гидрораспределителя РЗ установлены: золотник I (рис. 3) управляющий гидроцилиндрами стрелы, золотник 2, управляющий ковшом, золотник 3, управляющий гидроцилиндрами рукояти.
При смешении золотника 1 (рис. 4) вправо поток Н через обратный клапан 3 поступает в канал "б" и через левую проточку золотника поступает в штоковую полость гидроцилиндра стрелы, другая полость соединяется со сливом "С", происходит опускание стрелы.
3 линии канала "в" установлен разгрузочный клапан 2, защищающий линию от реактивных давлений, возникающих во время копания ковшом или рукоятью при нейтральном положении золотника 1.
При смешении золотника 1 (рис. 5) влево поток Н поступает в канал "б" и через правую проточку в бесштоковую полость, левой проточкой соединяется со сливом - "с", происходит подъем стрелы. При перемещении золотников 2 и 3 /рис. 3/ происходит аналогичное действие. На входе в золотник 2 (рис. 6) ковша вместо обратного клапана установлен штуцер Г и пробка 3, через который подается питание в золотник, управляющий гидроцилиндром ковша. Это необходимо для совмещения работы стрелы и ковша. Штуцер имеет выход только в нагнетательный какал золотника ковша и не имеет выхода в центральный канал.
В гидрораспределителе Р 1 золотник 1 (рис. 7) управляет гидроцилиндром бульдозера, золотник 2 управляет гидроцилиндром опор, золотник 3 управляет гидромоторами задних колес. В этом гидрораспределителе при нейтральном положении золотников поток от отверстия Н через центральные каналы "а" поступает в отверстие М.
При смещении золотников влево или вправо поток направляется аналогично распределению потока в гидрораспределителе РЗ.
Золотник 3 (рис.7) имеет более широкие проточки, что необходимо для соединения полостей гидромоторов задних колес со сливом.
На входе в золотник 1 вместо обратного клапана установлен штуцер 1 и пробка 3. Но аналогии с рис. 6. Штуцер соединяет питание золотника бульдозера с питанием золотника гидромоторов переднего моста. Это необходимо для совмещения работы бульдозера с работой гидромоторов переднего моста. Штуцер имеет выход только в нагнетательный канал золотника бульдозера и не имеет выхода в центральный канал.
В гидрораспределителе Р1 (рис. 8) золотник 1 управляет гидромотором поворота платформы, золотник 2 управляет гидромоторами переднею моста, золотник 3 управляет рукоятью. При нейтральном положении золотников поток Н через канал V поступает к отверстию М.
Золотник 2 гидромотора переднего моста аналогичен золотнику 3 гидрораспределителя Р2.
В линию бесштоковой полости гидроцилиндра рукояти установлен разгрузочный клапан по конструкции и назначению аналогичный клапану 2 в гидрораспределителе РЗ (рис.4) в линии штоковой полости стрелы.
НПКФ «СпецГидроМаш» предлагает Вашему вниманию большой выбор гидрораспределителей отечественного производства. Выбрать гидрораспределители можно в нашем каталоге. В случае необходимости, наши менеджеры предоставят необходимую информацию и помогут с выбором. Также предоставляем ремонт и восстановление гидравлического оборудования.
