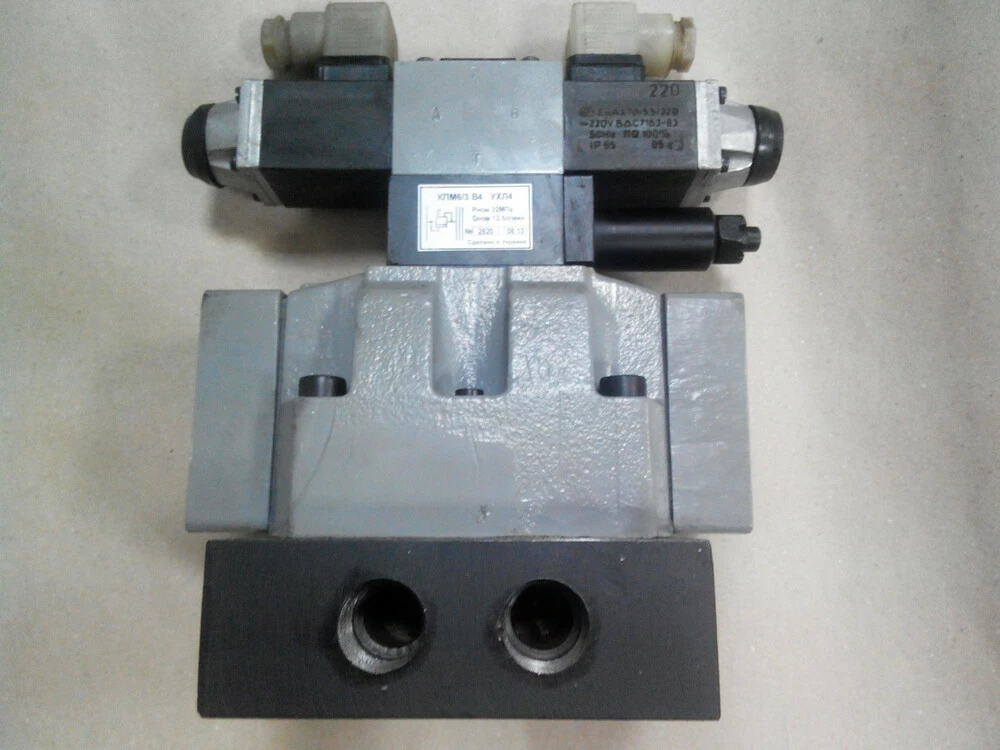

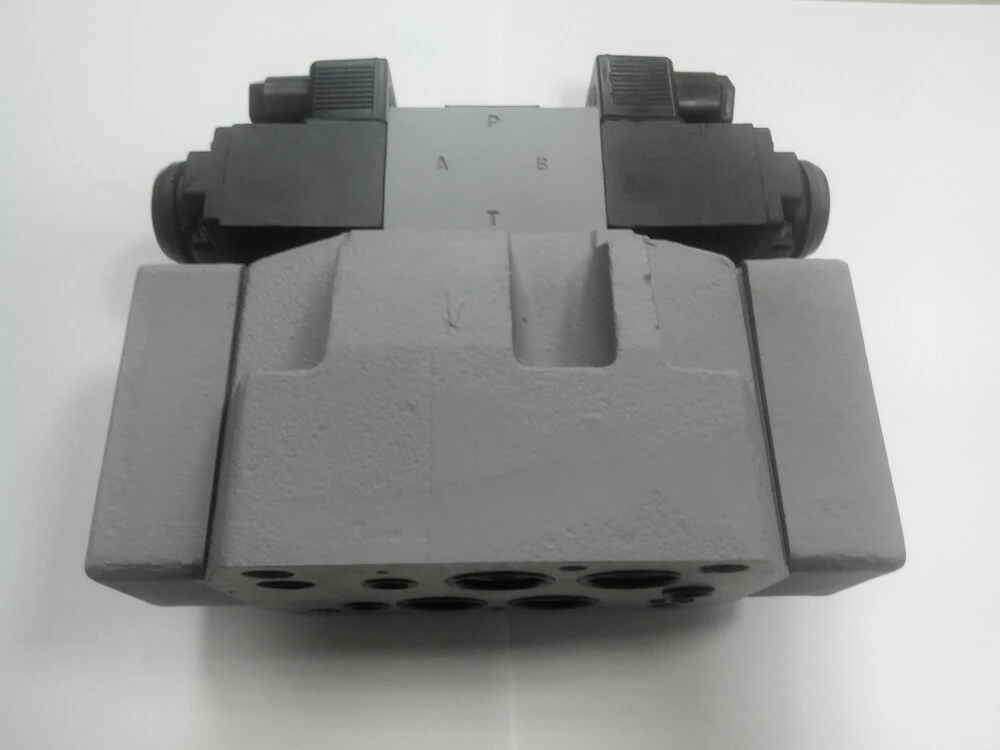

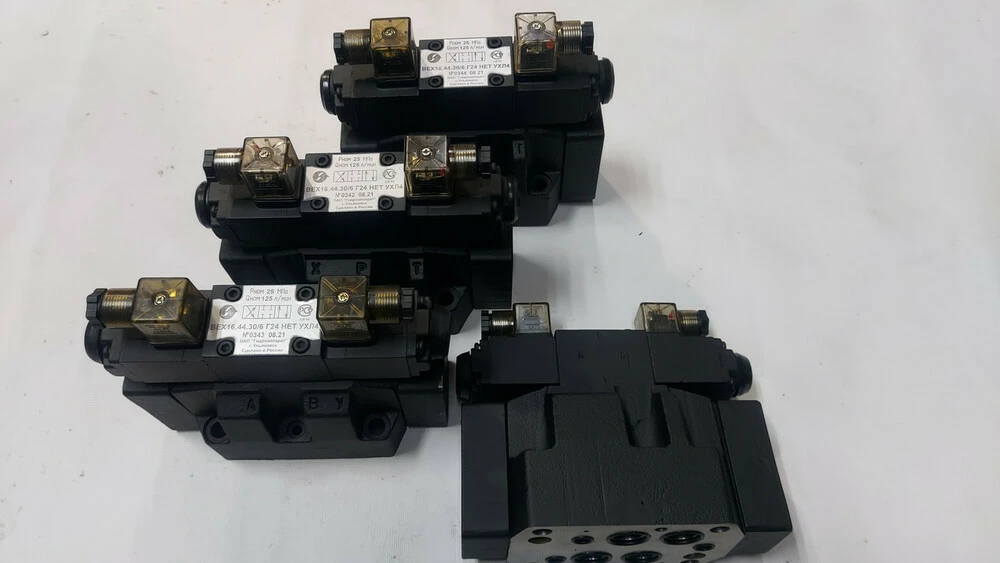

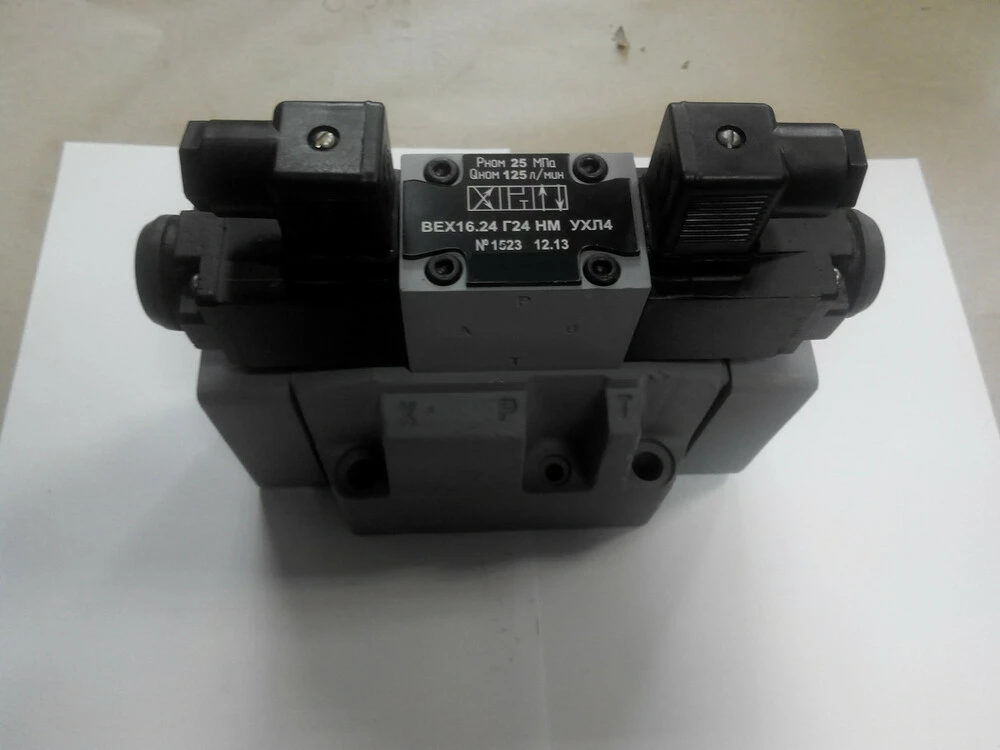

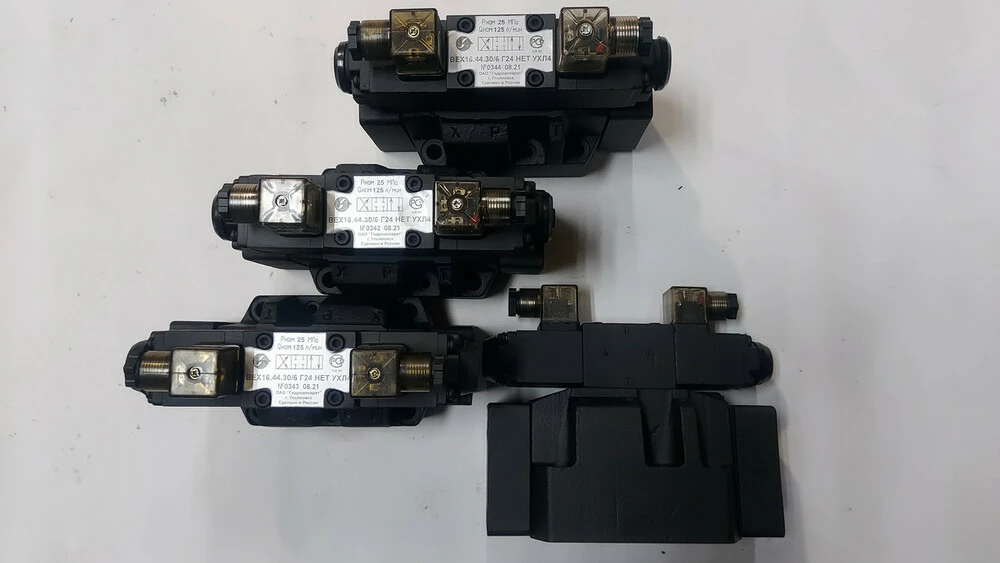

Гидрораспределитель ВЕХ16.14 WEH16

Гидрораспределитель ВЕХ16.14 с двухсторонним электромагнитным управлением

Гидрораспределители ВЕХ-16.14 золотниковые четырехлинейные с двухсторонним электрогидравлическим управлением, с условным проходом 16 мм предназначены для управления ( изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах.

Гидравлическая схема гидрораспределителя ВЕХ16.64 -

Соединение каналов в переходных положениях -

Переключение положения золотника происходит с помощью управляющего элемента – пилота. В трехпозиционных распределителях с электрогидравлическим управлением ВЕХ16.14 устанавливается пилот ВЕ6.34.

ВЕХ16.14 Работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, .

По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.

Применяется в гидравлических системах станков , прессов, машин, всевозможных стационарных машинах, гидросистемах мобильной техники и буровых машин.

Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа ВЕХ16 (В16):

― для летнего периода: ИГП-18, ИГП-30, ВНИИ ИП-40, ИГПСи-20, турбинное Тп-22, Тп-30;

― для зимнего периода: ВМГ3, МГЕ-10А,

с классом чистоты не грубее13 по ГОСТ 17216-71 с кинематической вязкостью от 10 до 400 мм²/с

при температуре от 0 до +70 с номинальной тонкостью фильтрации не более 0,025 мм (максимальная степень загрязнения ― класс 9 по NAS 1638).

Разрешается эксплуатация распределителей при температуре окружающей среды от 0 до +55°С. (температура рабочей жидкости в пределах от 0 до +70°С )

Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

Технические характеристики ВЕХ16.14 В220

Наименование параметра

Значение параметра

Схема распределения

14

Условный проход, мм

16

Расход рабочей жидкости, л/мин

80

Максимальный расход, л/мин

До 110

Номинальное давление на входе, МПа (кгс/см²)

25 (250)

Максимальное давление на выходе, МПа (кгс/см²)

10 (100)

Максимальное давление управления, МПа (кгс/см²)

1,0-25,0 (10-250)

Масса не более, кг

9,3

Габаритные и присоединительные размеры гидрораспределителя ВЕХ16

Устройство и составные части гидрораспределителя ВЕХ16.14 Г24

Основными элементами распределителя ВЕХ16 являются: корпус (1), два электромагнита (5), кнопки ручного переключения (9), золотник пилота(10) и одна или две возвратные пружины (4).

Базовой деталью гидрораспределителя ВЕХ16.14 является пятиканавочный корпус, в котором выполнены основные каналы:

P - отверстие для входа рабочей жидкости под давлением;

А и В - отверстия для соединений к другим гидроустройствам;

X ― подвод потока управления;

Y ― слив потока управления;

Т - отверстие для выхода рабочей жидкости в бак.

Сливные полости внутри объединены между собой. Линии управления (7) (X и Y) могут соединяться с соответствующими линиями (P или Т) основного золотника или выводиться отдельно на стыковую плоскость.

В гидрораспределителе ВЕХ16.14, ввиду большого диаметра условного прохода применяется электрогидравлическое управление с помощью управляющего гидрораспределителя ― пилота (4), который изменяет давление в торцевых камерах (6) и (8) основного золотника(2). Возврат золотника в исходное положение осуществляется возвратными пружинами (3). В некоторых моделях возврат осуществляется гидравлическими усилиями с помощью специальных поршней, При этом усилия могут быть значительно выше, что повышает надёжность срабатывания).

Гидросхема основного гидрораспределителя не обязательно должна совпадать с гидросхемой управляющего (пилота).

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой типа ВЕХ16-130350.
