Гидрораспределитель ВММ10.14

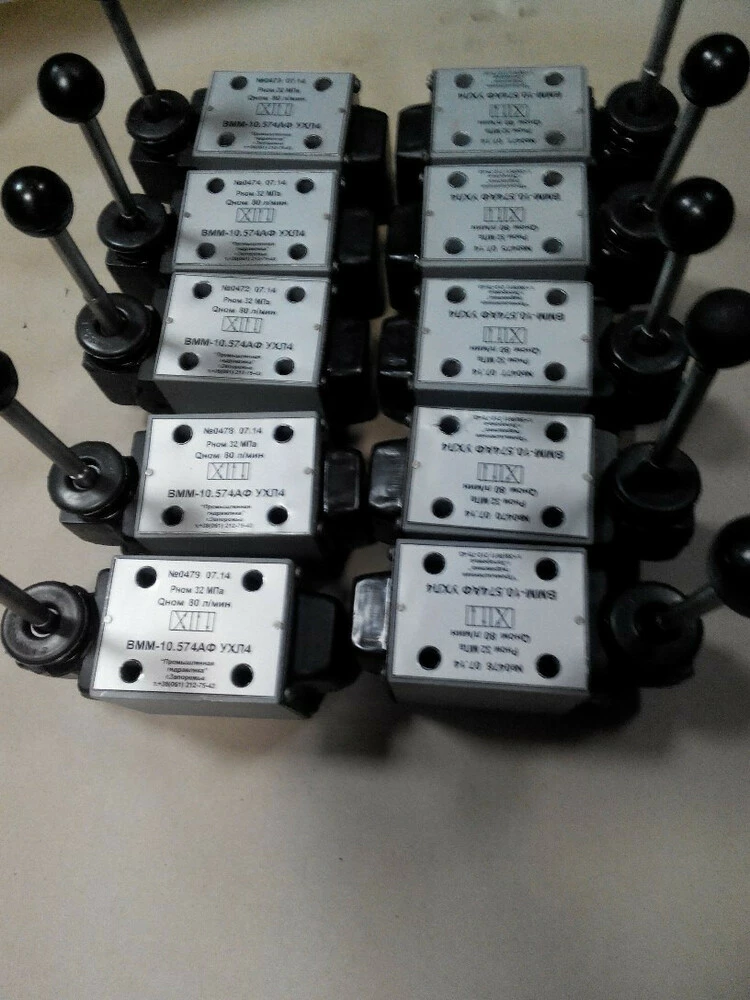

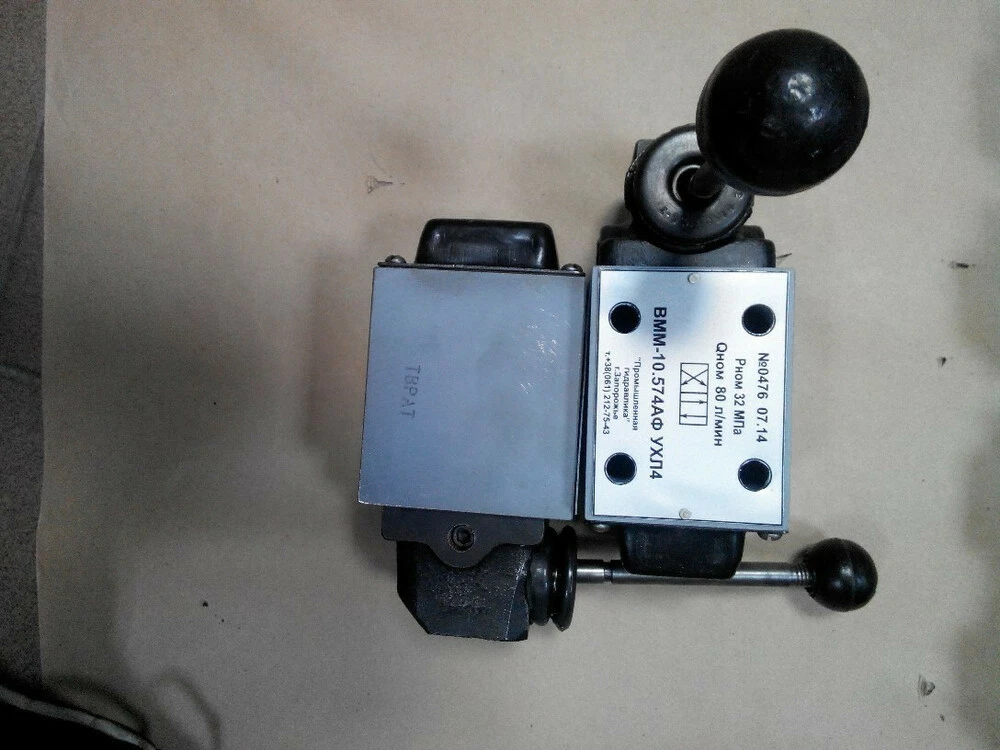

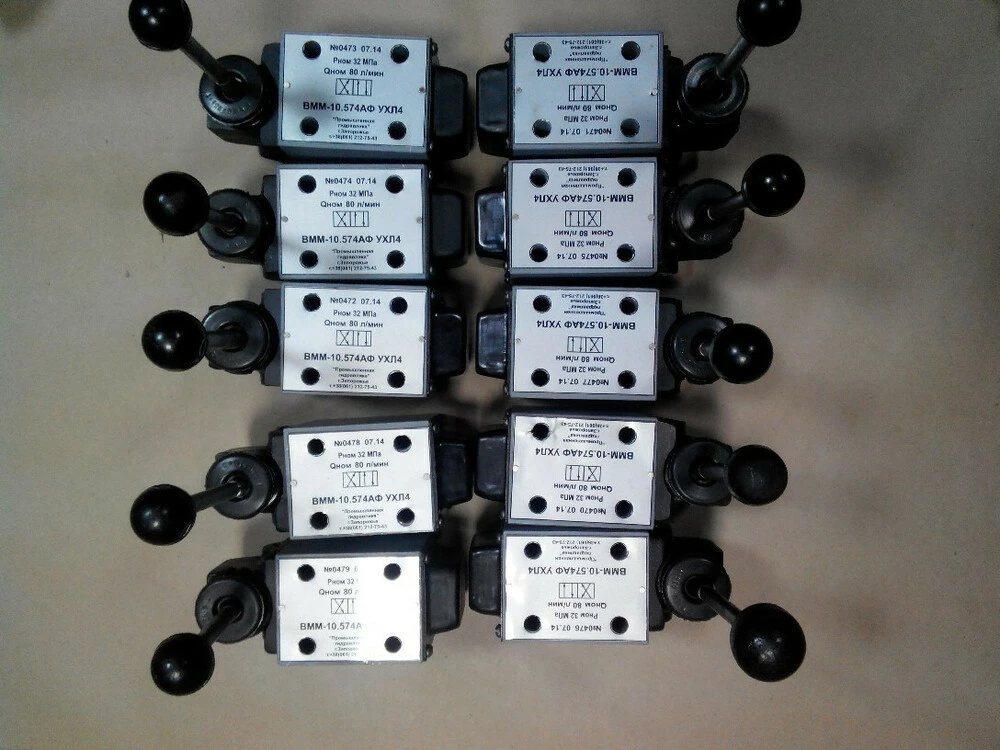

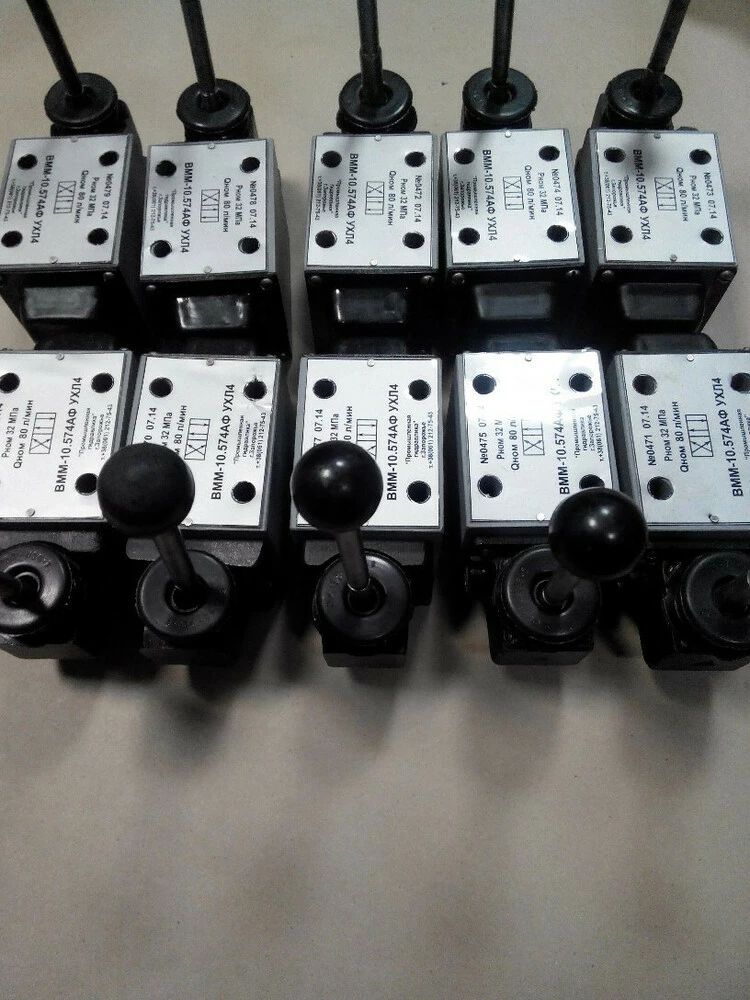

Гидрораспределитель ВММ10.14 с ручным управлением с пружинным возвратом

Назначение и область применения ВММ-10.14

Золотниковые гидрораспределители ВММ10.14 предназначены для управления ( изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах. Переключение положения золотника происходит с помощью управляющего элемента – рычага, передающего усилие руки.

Гидравлические распределители типа ВММ10.14Ф являются трехпозиционными с управлением от рычага, с условным проходом 10 мм, с фиксацией золотника в крайних положениях.

Ход золотника равен 3,2 мм.

По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.

Применяется в гидравлических системах станков , прессов, гидроагрегатах, гидролиниях в т.ч. с полуавтоматическим циклом работы, всевозможных стационарных и мобильных машинах с давлением до 32 МПа.

Гидрораспределители масляные работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм (максимальная степень загрязнения ― класс 9 по NAS 1638).

Разрешается эксплуатация распределителей при температуре окружающей среды от 0 до +55°С. (температура рабочей жидкости в пределах от 0 до +70°С )

Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

Состав, устройство и составные части гидрораспределителя ВММ10.14

Основными элементами распределителя ВММ10.14 являются: корпус (1), исполнительный элемент (2), золотник (3) и одна или две возвратные пружины (4), фиксатор (5),.

Базовой деталью гидрораспределителя ВММ10.14 является пятиканавочный корпус, в котором выполнены основные каналы:

P - отверстие для входа рабочей жидкости под давлением;

А и В - отверстия для соединений к другим гидроустройствам;

Т - отверстие для выхода рабочей жидкости в бак.

Полости "Т" внутри объединены между собой. В центральном отверстии корпуса диаметром 16 мм расположен золотник. Золотник приводится в действие поводком узла управления, в качестве которого используется рычаг. Узел управления крепится с торцевой стороны корпуса гидрораспределителя.

При отсутствии управляющего сигнала золотник удерживается пружиной и фиксатором в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника осуществляется рычагом, передающим усилие руки.

Рычаг через поводок перемещает управляющий золотник из исходного положения в заданную (крайнюю или нейтральную) позицию, где он фиксируется. При этом отверстие для входа рабочей жидкости соединяется с другими отверстиями в соответствии со схемой распределения потока рабочей жидкости (в данном рассматриваемом случае это схема 64), вследствие чего обеспечивается перетекание жидкости по направлениям Р-А и В-Тили Р-В и А-Т.

Для ограничения расхода рабочей жидкости в отверстие Р может быть установлена диафрагма.

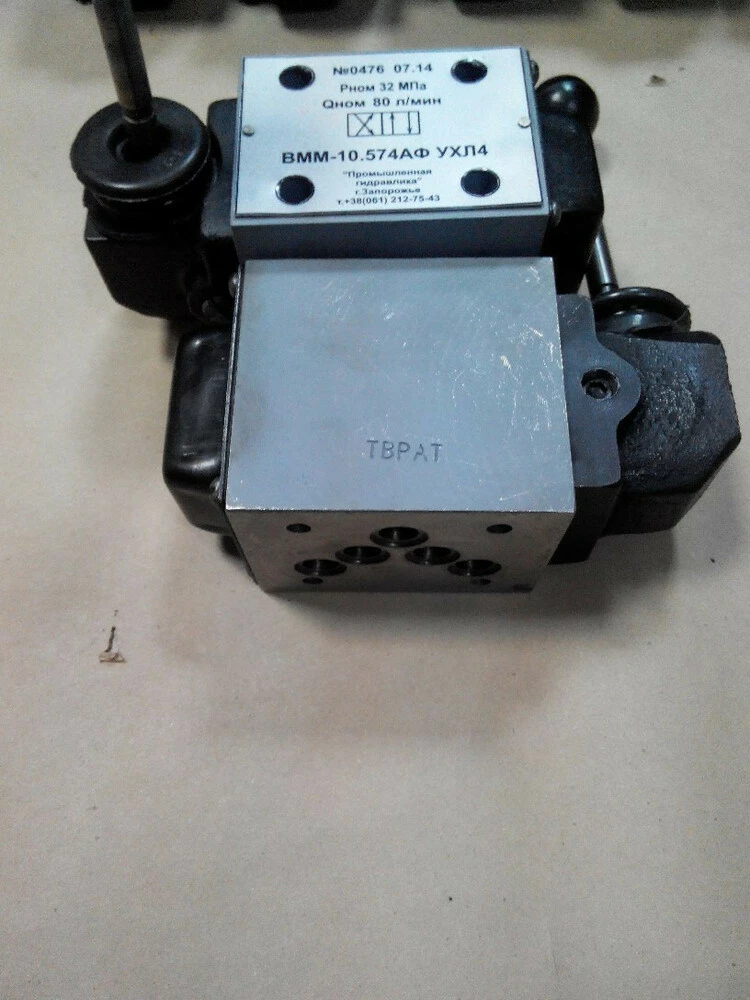

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой типа 114756.00 .

Технические характеристики ВММ-10.14

Наименование параметра

Значение параметра

Схема распределения

14

Условный проход, мм

10

Расход рабочей жидкости, л/мин

20

Максимальный расход, л/мин

До 45

Номинальное давление на входе, МПа (кгс/см²)

32 (320)

Максимальное давление на выходе, МПа (кгс/см²)

15 (150)

Давление управления, МПа (кгс/см²)

0,8-6,0 (8-60)

Максимальное рабочее давление, бар:

Отверстия Р-А-В

Отверстие Т

315

160

Масса не более, кг

3,85

Преимущества нашей компании и почему стоит покупать у нас

Широкая гамма импортных гидрораспределителей ведущих заводов гидравлики с ручным, электромагнитным, гидравлическим управлением , а также гидромоторов, гидронасосов, клапанов и прочего гидравлического и пневматического оборудования импортного и отечественного производства

Высокое качество поставляемой гидравлики и пневматики

Гарантия 24 месяца на импортную гидравлику, 12 месяцев на отечественную гидравлику

Консультация ведущих специалистов и подбор нужного компонента гидравлики на ваше оборудование, подбор аналогов.

Вся продукция всегда в наличии на складе или в случае отсутствия гарантированная поставка в кратчайшие сроки

Гибкая система скидок для оптовых и постоянных клиентов

Работаем по всей Украине, возможна отправка наложенным платежом , доставка продукции в любую точку Украины всеми транспортными компаниями как Новая почта, САТ, Ин-Тайм, Автолюкс, Деливери

Все поставляемое оборудование новое и соответствует стандартам

Уважаемые клиенты, возможно вы ищете другой гидрораспределитель?

Сообщите нам и наш квалифицированный специалист будет рад помочь подобрать гидрораспределитель, который Вам нужен. Для этого Вам нужно лишь указать необходимые технические характеристики гидрораспределителя, например: принцип его работы, эскиз, устройство или область применения требуемого Вам оборудования.

Наши специалисты бесплатно предоставят консультацию по подбору аналога любого гидравлического или пневматического оборудования , как и отечественного, так и импортного производства ведущих заводов гидравлики Италии, Польши, Турции. По всем вопросам приобретения оборудования обращайтесь по телефонам или электронным адресам, указанным на сайте.

Обращаем Ваше внимание, что в связи с частыми изменениями ценовой конъюнктуры, просьба уточнять цены в отделе продаж

В случае отсутствия в перечне необходимой Вам продукции, свяжитесь с менеджерами компании по телефону или электронной почте и Вам окажут всю необходимую помощь в подборе оборудования или его аналогов.

Гидрораспределитель

№

Гидросхема

Расход

Фиксация

ВММ10.14

14

20

без фиксации
