Модель
Не требующий обслуживания подшипник скольжения с ПТФЭ-напылением
pv
Продолжительный режим работы: 1,8 Н/мм2 x м/с
Кратковременный режим работы: 3,6 Н/мм2 x м/с
допустимая нагрузка
статично: 250 Н/мм2
низкая скорость скольжения: 140 Н/мм2
вращение, колебание 55 Н/мм2
скорость скольжения
Сухой ход: 2 м/с
гидродинамический режим:
коэффициент теплового расширения
параллельно поверхности кольца: 11 x 10-6 K-1
перпендикулярно поверхности: 30 x 10-6 K-1
коэффициент теплопроводности
40
Температура min.
-200 °C
Температура макс.
270 °C
Удельное давление
250 (≤ Н/мм2)
Материал
Стальная спинка с напыленным пористым бронзовым
покрытием
с последующей накаткой на бронзовый слой смеси ПТФЭ со свинцом
Защита поверхности
оцинкованный или омедненный
Применение
Втулки ВК-1 могут быть использованы для передаточных,
вращательных и колебательных движений
Штоковая направляющая для пневматических и гидравлических
цилиндров
Крепежные проушины пневматических и гидравлических цилиндров
подъемно-транспортного оборудования, текстильного оборудования,
автомобилей...
_____
ISO 3547
DIN 1494
Возможно применение при сухом ходе, не требует технического
обслуживания
Поглощение шума и колебаний.
Возможность использования в гидродинамических условиях
Высокая допустимая нагрузка.
Хорошая устойчивость к воздействию химических элементов
Хорошая устойчивость к трению и износу.
Отсутствует движение рывками.
Широкий диапазон температур.
Высокая скорость скольжения.
Не поглощает воду.
Незначительный зазор при эксплуатации.
Очень компактный.

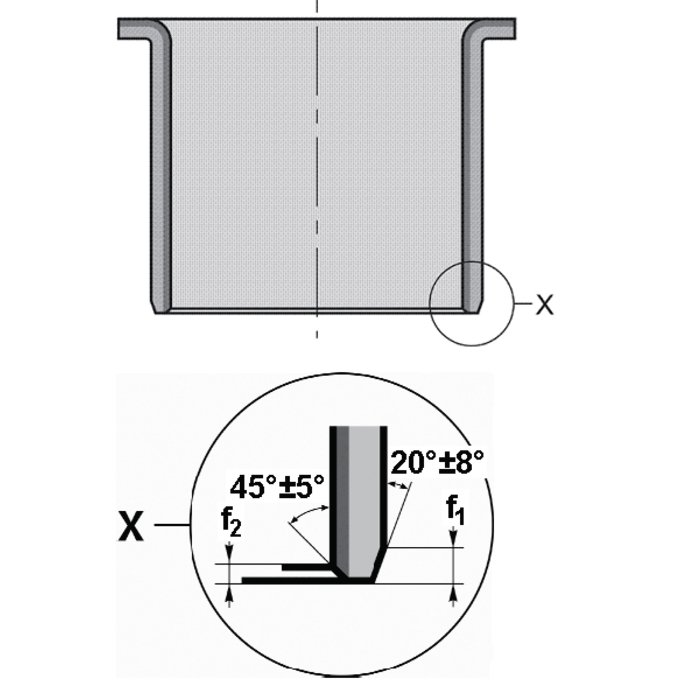

| Наименование | d mm |
D mm |
L mm |
e mm |
F mm |
f1 mm |
f2 mm |
|---|---|---|---|---|---|---|---|
| BK-1- 06 070 F | 6 | 8 | 7.0 | 1.0 | 12 | 0.5 | 0.3 |
| BK-1- 10 120 F | 10 | 12 | 12.0 | 1.0 | 18 | 0.5 | 0.3 |
| BK-1- 12 120 F | 12 | 14 | 12.0 | 1.0 | 20 | 0.5 | 0.3 |
| BK-1- 14 120 F | 14 | 16 | 12.0 | 1.0 | 22 | 0.5 | 0.3 |
| BK-1- 15 120 F | 15 | 17 | 12.0 | 1.0 | 23 | 0.5 | 0.3 |
| BK-1- 15 170 F | 15 | 17 | 17.0 | 1.0 | 23 | 0.5 | 0.3 |
| BK-1- 18 120 F | 18 | 20 | 12.0 | 1.0 | 26 | 0.5 | 0.3 |
| BK-1- 18 170 F | 18 | 20 | 17.0 | 1.0 | 26 | 0.5 | 0.3 |
| BK-1- 20 115 F | 20 | 23 | 11.5 | 1.5 | 31 | 0.8 | 0.4 |
| BK-1- 20 165 F | 20 | 23 | 16.5 | 1.5 | 31 | 0.8 | 0.4 |
| BK-1- 20 215 F | 20 | 23 | 21.5 | 1.5 | 31 | 0.8 | 0.4 |
| BK-1- 25 165 F | 25 | 28 | 16.5 | 1.5 | 36 | 0.8 | 0.4 |
| BK-1- 25 215 F | 25 | 28 | 21.5 | 1.5 | 36 | 0.8 | 0.4 |
| BK-1- 30 160 F | 30 | 34 | 16.0 | 2.0 | 42 | 1.0 | 0.5 |
| BK-1- 30 260 F | 30 | 34 | 26.0 | 2.0 | 42 | 1.0 | 0.5 |
| BK-1- 35 160 F | 35 | 39 | 16.0 | 2.0 | 49 | 1.0 | 0.5 |
| BK-1- 35 260 F | 35 | 39 | 26.0 | 2.0 | 49 | 1.0 | 0.5 |
