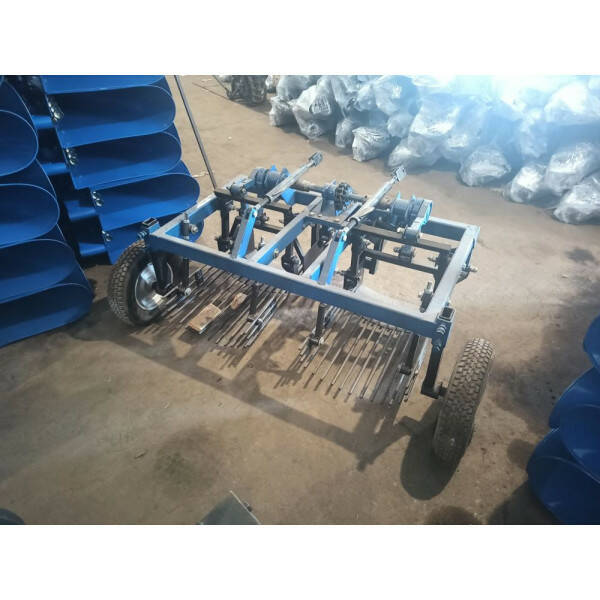

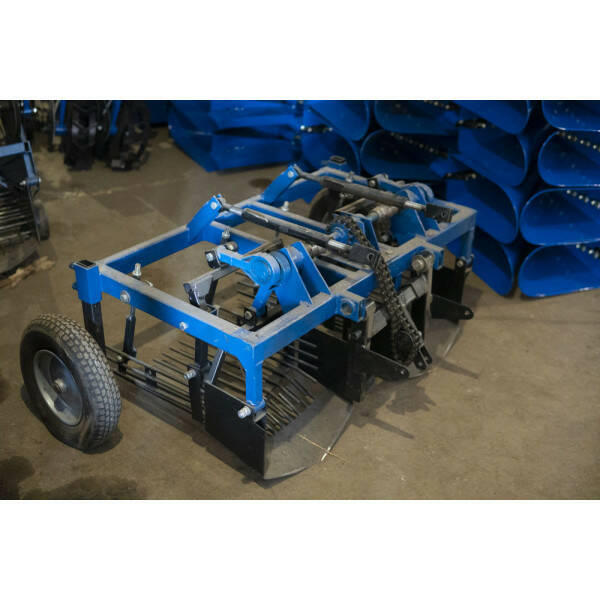

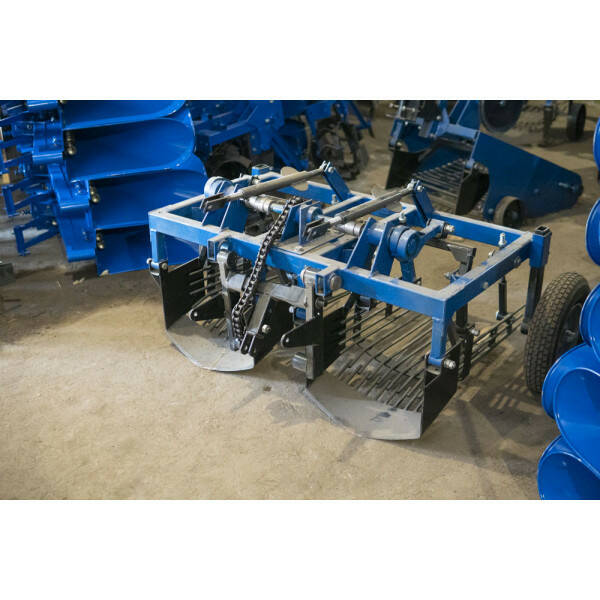

Картоплекопач дворядний для мототрактора «Скаут Т-15»

Дворядний картоплекопач є модифікацією дворядного картоплекопача з триточковим причіпним вузлом, модель – КК20. Ця модель призначена для використання з мототрактором «Скаут» Т-15. При розробці моделі за основу був взятий двоексцентриковий картоплекопач. Це дозволило розробити новий виріб на основі перевірених часом конструкторських рішень.

Перевагою дворядного картоплекопача, порівняно з однорядним, є підвищена продуктивність роботи і зниження питомої витрати палива під час збиранні картоплі.

Умови ефективної роботи дворядного картоплекопача

Для оптимальної роботи необхідно попередньо очистити ділянку від бадилля і бур'янів.

Принцип роботи

Дворядний картоплекопач приводиться в дію за допомогою ланцюгової передачі від редуктора приводу грунтофрези. Підключення здійснюється шляхом заміни штатних комплектуючих та встановлення валу і зірочки, що входять до комплекту картоплекопача.

У конструкції дворядного картоплекопача можна виділити наступні елементи:

• рама;
• натяжні талрепи;
• 2 активних ножі;
• 2 грохоти;
• натягувач ланцюга;
• причіпний пристрій оригінальної конструкції;
• опорні колеса;
• змінний комплект (вал + зірка);
• приводний ланцюг;
• верхній вал в зборі (ексцентрики, зірочка, вал, підшипники).

Просторовий каркас рами картоплекопача виготовлений із сталевого профілю, перетином 40 мм на 40 мм, товщина стінки – 2 мм. Застосування перемичок і підсилювачів забезпечує необхідну міцність і надійність виробу. Також конструкція рами має дві спеціальні тяги – талрепи.

Причіпний пристрій спеціально розроблено для встановлення і підключення замість частини редуктора приводу фрези. Має оригінальну триточкову форму. Фіксація відбувається за допомогою центрального кріплення, а також двох бокових фланців.

Регулювання глибини викопування здійснюється завдяки двом талрепам і опорним колесам. Є можливість регулювання кута атаки. Опорні колеса кріпляться за допомогою болтових з'єднань, що дає можливість регулювати висоту розташування картоплекопача відносно ґрунту.

Ширина захоплення - 455 мм.

Габаритні розміри картоплекопача:

• висота – 775 мм;
• ширина – 1380 мм;
• довжина – 1100 мм;
• вага виробу – 104 кг.

Шановні покупці! Конструкція, колір і комплект поставки продукції виробництва "Крючков" може не співпадати з фото на офіційному сайті. Перед покупкою уточніть важливі для вас параметри і характеристики.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
