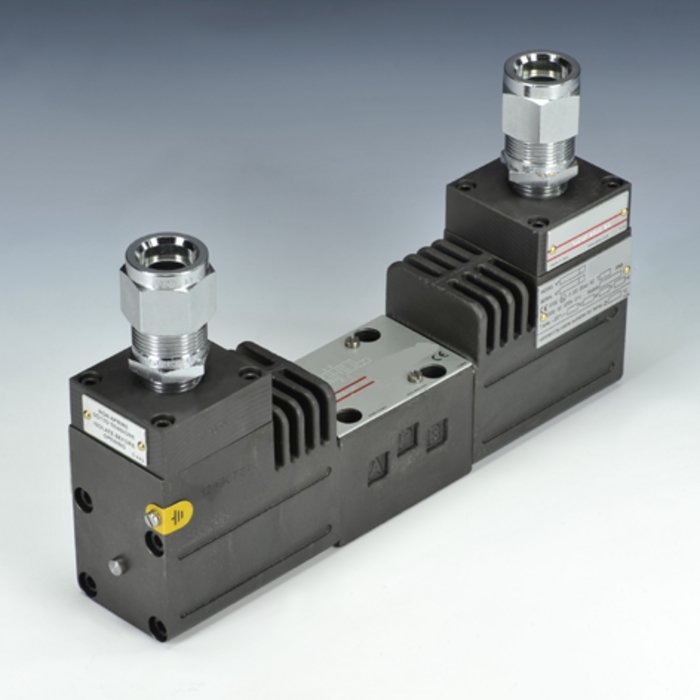

Клапан с электроуправлением NG 6, с взрывозащитой - HK DHA

Свойства

Исполнение

4/2-ходовой или 4/3-ходовой клапан

Комплект поставки

с катушкой 24DC
без кабельных вводов

Объемный поток

макс. 70 л/мин (учитывать характеристики)

Рабочее давление

P, A, B: макс. 350 бар / T: макс. 120 бар

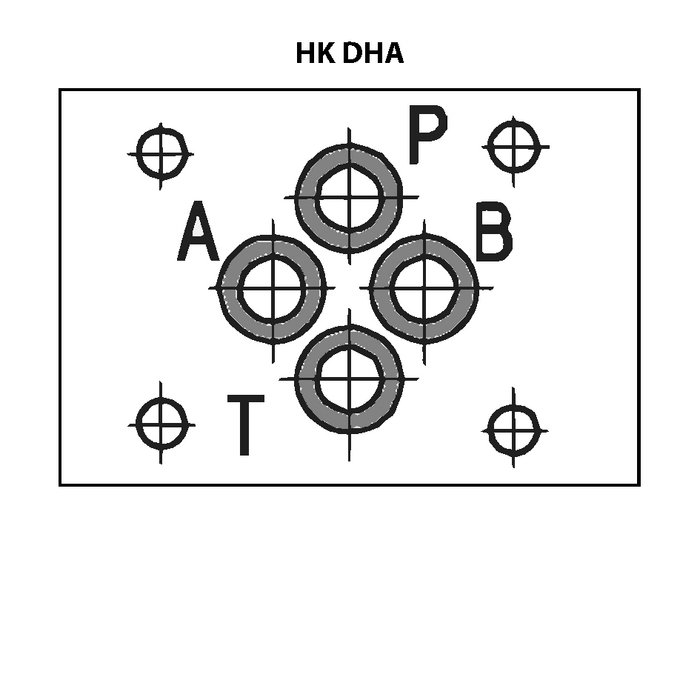

Соединение

ISO/Cetop 03 size 6

Крепление

4 винта с внутренним шестигранником М5х50 12.9

Описание

Электрическая настройка с магнитами со взрывозащитой тип OA / 24 VDC
для магнитов проведены испытания типового образца на соответствие директиве ATEX 94/9/CE Ex II 2G EEx d II C T6/T4/T3
Потребляемая мощность магнитов 8 Вт
Соединительная резьба магнитов GK: 1/2" ISO/UNI-6125 (коническая)
Соединительная резьба магнитов M: M20x1,5 UNI-4535
Доступ к внутренней зажимной гильзе магнитов возможен после снятия верхней части катушки
Макс. объемный расход 70 л/мин при p = 100 бар
Макс. объемный расход 40 л/мин при p = 210 бар
Макс. объемный расход 20 л/мин при p = 320 бар

Изделие

Наименование	Схема соединений	Вид	перекрытие	Тип поршня	Исполнение	Вес kg
HK DHA 0631 2 GK 24		4/2	положит. (закрыт)	1 [PB/AT]-[PA/BT]	пружинный возврат	1.5
HK DHA 0631 2 M 7 24		4/2	положит. (закрыт)	1 [PB/AT]-[PA/BT]	пружинный возврат	1.5
HK DHA 0710 GK 24		4/3	отрицат. (открыт)	0 [PB/AT]-[ABPT]-[PA/BT]	пружинный возврат в позицию 0	1.8
HK DHA 0711 GK 24		4/3	положит. (закрыт)	1 [PB/AT]-[A/B/P/T]-[PA/BT]	пружинный возврат в позицию 0	1.8
HK DHA 0713 GK 24		4/3	положит. (закрыт)	3 [PB/AT]-[ABT/P]-[PA/BT]	пружинный возврат в позицию 0	1.8
HK DHA 0713 M 7 24		4/3	положит. (закрыт)	3 [PB/AT]-[ABT/P]-[PA/BT]	пружинный возврат в позицию 0	1.8
HK DHA 0714 GK 24		4/3	отрицат. (открыт)	4 [PA/BT]-[A/B/PT]-[PB/AT]	пружинный возврат в позицию 0	1.8
