Страна производитель
Украина
Теплоноситель
котлы водогрейные
Конструктивные особенности
водотрубные

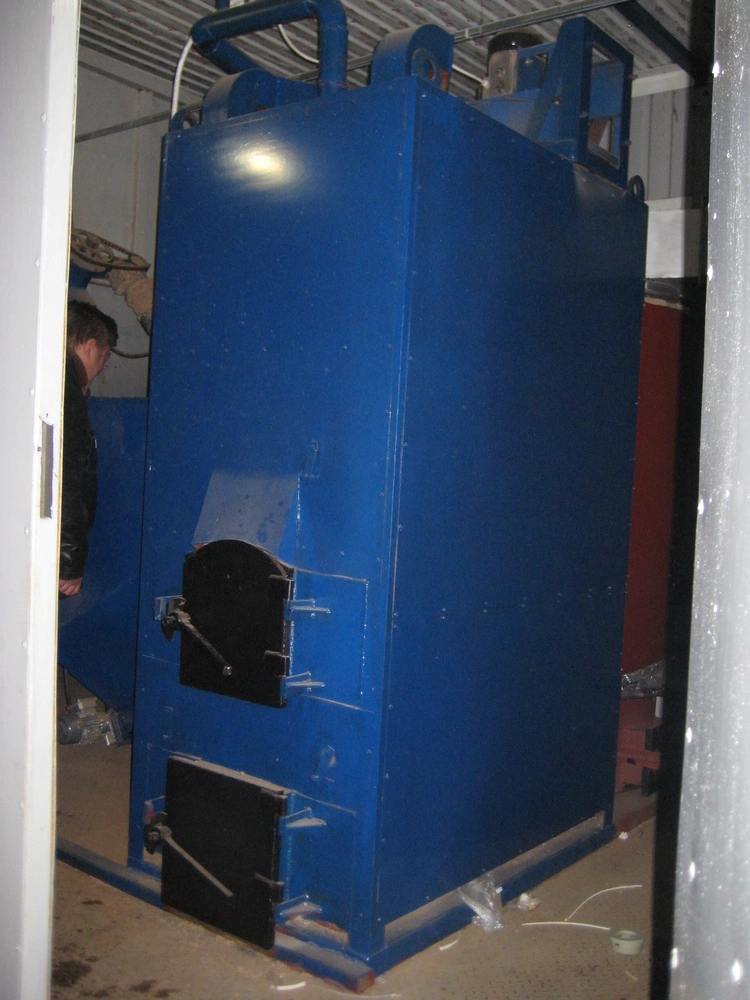

Модель котла
КТУ-200 --- КТУ-300 --- КТУ500 --- КТУ-700 --- КТУ-1000
Тип котла
Водогрейный, с механизированной топкой, с механической или ручной подачей топлива
Номинальная тепловая производительность
200 ----- 300(258) ---- 500(430) ----700 ----- 1000 кВт
Минимальная тепловая производительность
90 -------100(86) ------ 150(129) --- 200 ------ 300 кВт
Площадь нагрева при тепловом сопротивлении помещения не меньше, чем 2,5 м2*К/В
2000 ----- 2800-3000 --- 4500-5000 -- 7000 ---- 10000 м2
Вид топлива в ручном режиме
дрова, отходы древесины, брикеты из опилок
Вид топлива в автоматическом режиме
пеллеты, древесные опилки, лузга подсолнечника, кора, щепа, измельченная древесина длиной не более 30 мм
Влажность топлива
25-35 %
Расход топлива (влажность 35% калорийностью 2280 ккал/кг) при номинальной мощности не более
30 ------------ 40 ----------- 60 -------- 85 ----- 110 кг/час
Н - высота
1270 ------- 1270 ------- 1270 ------ 1400 ------ 1400 мм
В - ширина
560 --------- 560 ----------730 ------- 1000 ------ 1000 мм
L - длина
700 -------- 1000 -------- 1100 ------ 1100 ------ 1300 мм
Объем топки
650 ------- 711 ------- 1019 ------- 1200 ------ 1400 дм3 (л)
Загрузочное отверстие топки, в*ш
410х400 -- 410х400 -- 410х400 -- 410х450 -- 410х450 мм
Тяга в топке котла
30...50 Па
КПД котла с механической топкой
не менее 85 %
Рабочее давление воды
0,6 мПа
Температура воды мин. втек. в котел
40 °C
Температура воды макс. вытек. из котла
95 °C
Температура отходящих газов из котла
115 - 130 °C
Аэродинамическое сопротивление при номинальной мощности не более, чем
180 ------ 220 ------ 250 ------ 270 ------ 300 Па
Размеры трубы выброса дыма
270 ------ 300 ------ 325 ------ 350 ------ 400 мм
Емкость воды в котле
0,35 ----- 0,53 ----- 0,78 ----- 0,9 ------- 1,0 м3
Поверхность нагрева котла
16 ------- 21 ------- 35 ------- 65 ------- 100 м2
Присоединительные размеры трубы
76 ------- 76 ------- 76 ------- 89 ------- 89 мм
Присоединительные размеры фланцев
160 ----- 160 ----- 160 ----- 180 ----- 180 мм
Срок службы, не менее (до 1-го капремонта трубной части)
10 лет
Габаритные размеры, не более
:
Н - высота
2500 ----- 2657 ----- 2660 ----- 2700 ----- 3000 мм
В - ширина
903 ----- 903 ----- 1060 ----- 1600 ----- 1600 мм
L - длина
2000 ----- 2509 ----- 2767 ----- 2900 ----- 2900 мм
Используется (230 В или 400 В, 50 Нz) электрическая мощность, не более
0,55 ----- 0,55 ----- 0,55 ----- 1,0 ------ 1,0 кВт
Масса, не более
1800 ----- 2500 ----- 3000 ----- 4000 ----- 5000 кг
Дополнительное оборудование
:
Циклон
ЦН-15-500УП -- ЦН-15-600УП -- ЦН-15-700УП -- ЦН-15-800УП -- ЦН-15-800УП
Дымосос радиальный
Д-2,5М ---- Д-2,5М ---- Д-2,5М ----Д-4,5М ---- Д-4,5М
