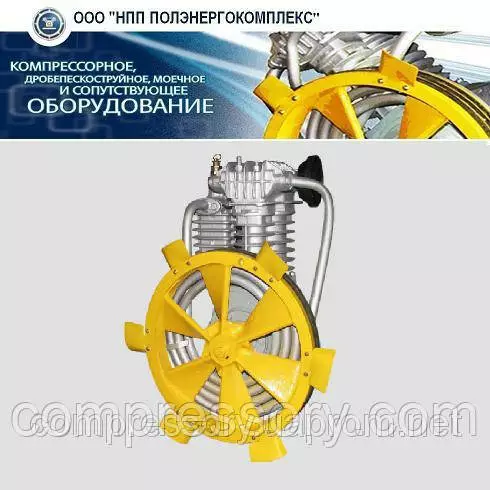

Компрессорная головка С415М (С415М0100000-01)

Довольно востребованный вид технических узлов для пневмоагрегаторов — это головки компрессорные С-415М. Данный вид головок имеет двухступенчатый принцип работы двух цилиндров.
Техническое расположение
Стандартно рядом располагают 380V электрический двигатель с мощностью 5,5 кВт и пневмоблок. Именно в такой конструкции обеспечивается работа механизмов, и достигается необходимая производительность – 630 литров воздуха в минуту. Пневмоблок монтируют на горизонтальный ресивер, присутствующий в большинстве энергетических устройств (и стационарных, и передвижных). Но также в некоторых моделях компрессоров могут использоваться вместо электродвигателей двигатели внутреннего сгорания.
Такой механизм обеспечивает сжатие воздуха в две ступени, так как система состоит и двух поршневых цилиндров с разным давлением в камере (высоким и низким).
Устройство
Головка компрессорная С-415М отличается от предыдущей модели С-412М разделением камеры: теперь их здесь две разного размера и разного давления — высокого и низкого, и, соответственно отличается поршневая группа с шатунами. Из такой конструкции и вытекает принцип двухступенчатого сжатия воздуха.
Корпус головки имеет специальные посадочные размеры для прикрепления головки к ресиверу. Их параметры:

200 мм в глубину;

260 мм в ширину.

В набор с компрессорной головкой входят следующие комплектующие:

картер;

цилиндры;

кривошипно-шатунный механизм (обеспечивает передачу движения коленчатого вала на поршни цилиндров, преобразуя вращательные движения на возвратно-поступательные);

блок клапанов;

холодильник;

маховик в комплекте с лопастями.

Поршни и шатуны можно назвать основными составляющими, так как они выполняют главную задачу – обеспечивают сжатие воздуха до необходимого давления (десять бар) для образования пневмопотока.
Основы функционирования
Цикл начинается в камере первой ступени (низкого давления), куда воздушная смесь попадает через всасывающий фильтр. Далее воздух поступает в цилиндр второй ступени (высокого давления). После достижения необходимого давления пневмопоток поступает через выпускной клапан в ресивер.
Этап охлаждения происходит следующим образом. Маховик направляет поток холодного воздуха на холодильник и блок цилиндров, тем самым понижая его температуру. Одновременно падает температура самого пневмопотока, а также масляной жидкости.
Поддержание температуры — обязательное условие для бесперебойной, непрерывной, длительной работы механизма.
Обслуживание
Как и во многих устройствах выработки энергии, перед очередной эксплуатацией пневмостанции, необходимо проверить уровень масла в системе с помощью специального щупа. При недостающем уровне данной жидкости обязательно нужно пополнить систему.
С определенной периодичностью нужно производить следующие процедуры:
Технический осмотр — 1 — связан с заменой «расходников» (деталей, которые быстро изнашиваются): масла, прокладок и некоторых других элементов при необходимости;
Технический осмотр — 2 — заключается в более глубокой очистке деталей и составляющих устройства от нагара, то есть от продуктов горения.
Проводить очистку цилиндров и поршней нужно осторожно, не рекомендуется применять жесткие абразивы, чтобы не повредить поверхности.
Применение
Головка компрессорная С-415М в паре с ресивером довольно широко используется в различных сферах: промышленности, строительстве, ремонте различных объектов и в других. По широте применения в компрессорах, изготовляемых Бежецким заводом «АСО», ее можно поставить на второе место после С-416М.
Преимуществом пневмоблоков с таким устройством является высокая производительность — примерно 630 литров воздуха, сжатого до давления десять бар. Но в их эксплуатации также есть нюанс: правильно и полноценно функционировать механизм будет только при температуре от десяти до сорока градусов тепла по Цельсию, что необходимо учитывать при работе на открытой местности, а не в помещении.
Компрессорная головка С-415М стала основой для разработки ряда других моделей:

С-415М, -415М1;

К-2, -5, -20, -22, -26, -30, -33;

КВ-15, — 18.

На ее базе созданы как поршневые компрессоры, которые выдают давления десять бар, так и компрессоры, вырабатывающие более высокое давление — шестнадцать бар и двадцать пять бар.
Данный вид компрессорной головки используют в конструкции пневмоагрегатов Бежецкого завода «АСО», так как С-415М является довольно надежным техническим узлом. Широкое применение головки доказывает ее эффективность и ценность.
Поставка
Компания ООО «НПП Полэнергокомплекс» предоставляет полностью готовые к работе, заправленные маслом компрессорные головки в комплекте с некоторыми элементами системы охлаждения: маховиком и лопастями. Использовать данную компрессорную головку рекомендуют с электрическими двигателями на 5,5 кВт или с аналогичными двигателями внутреннего сгорания. Работа с двигателем внутреннего сгорания возможна при условии использования автономного компрессора.
В комплект не входят приводные ремни, необходимые для работы механизма. Их также можно приобрести отдельно в компании ООО «НПП Полэнергокомплекс». А также возможно приобрести болты для фиксации компрессорной головки к платформе ресивера.
