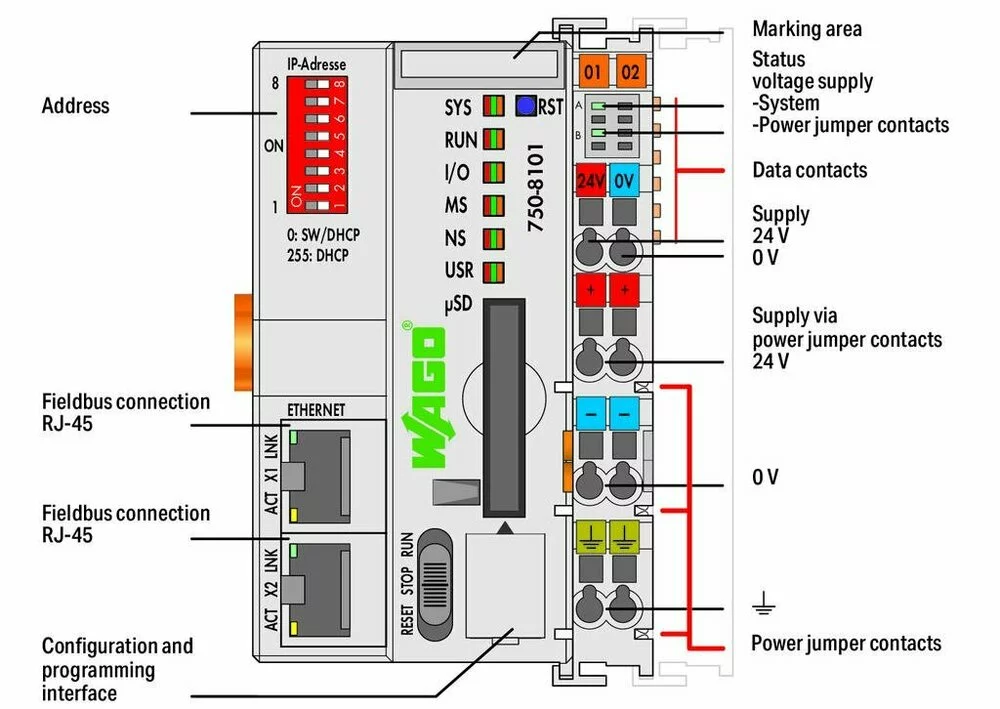

Контроллер Wango 750 cерии PFC100; 2 x ETHERNET. Контроллер PFC100 - это компактный
ПЛК для модульной системы WAGO-I / O-SYSTEM. Помимо сетевых и
полевых интерфейсов, контроллер поддерживает все цифровые,
аналоговые и специальные модули ввода / вывода, имеющиеся в серии
750/753.
Два интерфейса ETHERNET и встроенный коммутатор обеспечивают
подключение линейной топологии.
Встроенный веб-сервер обеспечивает параметры конфигурации
пользователя, отображая информацию о состоянии PFC100.
Помимо обрабатывающей промышленности и автоматизации зданий,
типичные области применения PFC100 включают стандартное управление
машинами и оборудованием (например, системы упаковки, розлива и
производства, а также машины для обработки текстиля, металла и
дерева).
DIP-переключатель настраивает последний байт IP-адреса и может
использоваться для назначения IP-адреса.
Программирование согласно IEC 61131-3
Программируется через e! COCKPIT
Прямое подключение модулей ввода / вывода
WAGO
2 х ETHERNET (настраивается)
Операционная система Linux 3.18 с
исправлением RT-Preemption
Конфигурация через пользовательский
интерфейс e! COCKPIT или Web-Based Management
Бесплатная поддержка.
Технические
данные:
| Связь |
Modbus TCP
Ethernet
EtherNet/IP-Adapter (Slave), Bibliothek für
e!RUNTIME
MQTT |
| Протоколы |
DHCP
DNS
NTP
FTP
FTPS
SNMP
HTTP
HTTPS
SSH |
| Visualization |
Web-Visu |
| Операционная система |
Real-time Linux 3.18
(with RT-Preemption patch) |
| Процессор |
Cortex A8, 600
МГц |
Языки
программирования согласно МЭК 61131-3 Список инструкций
(IL)
Лестничная диаграмма (LD)
Функциональная блок-схема (FBD), непрерывная
функциональная схема (CFC)
Структурированный текст (ST)
Диаграмма последовательных функций
(SFC).
| Программирование |
e!COCKPIT (based on
CODESYS V3) |
Варианты конфигурации e! COCKPIT
WAGO-I / O-CHECK
Веб-управление
Скорость передачи данных (связь / полевая шина 1)
10/100 Мбит / с
Скорость передачи данных ETHERNET: 10/100 Мбит /
с
Среда передачи (связь / полевая шина) ETHERNET:
витая пара S-UTP; 100 Ом; Кошка. 5;
Длина линии (макс.): 100 м.
| Оперативная память (RAM) |
256 MB |
| Внутренняя память (флэш) |
256 MB |
Hardware non-volatile
memory 64 kbyte
Program memory 12 MB (Program and data memory (dynamically
distributed))
Data memory 12 MB Program and data memory (dynamically
distributed)
Software non-volatile memory 64 kbyte
Тип карты памяти microSD up to 32 GB (all guaranteed properties
only valid with WAGO 758-879/000-3102 memory card)
Memory card slot Пружинный механизм фиксации, герметизирующая
откидная крышка.
| Количество модулей ввода-вывода (на
узел) |
250 |
Количество модулей ввода / вывода без расширения шины
макс. 64
Изображение процесса ввода и вывода (внутреннее)
макс. 1000 Worte / 1000 Worte
Изображение процесса ввода и вывода (MODBUS)
макс. 32000 Worte / 32000 Worte
Светодиодный индикатор (SYS, RUN, I / O, USR)
красный / зеленый / оранжевый: система состояний, программа,
внутренняя шина данных, статус, программируемый пользователем
(может использоваться через библиотеку CODESYS);
Зеленый светодиод (A, B): состояние системы питания,
полевое питание
Напряжение питания системы постоянного тока 24 В
(-25… + 30%); через уровень проводки
(соединение CAGE CLAMP®).
| Тип. входной ток при номинальной
нагрузке (24 В) |
550 mA |
Общий
ток для системы питания 1 700 мА
Напряжение питающей сети постоянного тока 24 В (-25…
+ 30%); через силовые перемычки
Токоподъемность силовых перемычек контактов 10
А
Количество контактов перемычки исходящего питания
3.
| Изоляция |
500 В
система/питание |
Данные соединения:
Технология подключения: связь / полевая шина Modbus TCP / UDP: 2
x RJ-45
Технология подключения: система питания 2 x CAGE
CLAMP®
Технология подключения: полевая поставка 6 x CAGE
CLAMP®
Технология подключения: Конфигурация устройства 1 х
4-контактный разъем.
| Размеры одножильных проводников |
0,08 …
2,5 mm² / 28 … 14 AWG |
| Тонкие многожильные проводники |
0,08 …
2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции |
8 … 9 mm / 0.31
… 0.35 inch |
Геометрические данные:
| Ширина |
61,5 mm /
2.421 inch |
| Высота |
71,9 mm /
2.831 inch |
| Высота от верхнего края DIN-рейки |
64,7 mm /
2.547 inch |
| Длина |
100 mm /
3.937 inch |
| Вес |
186,5 g |
| Цвет |
светло-серые |
| материал корпуса |
Polycarbonate, polyamide
6.6 |
| Маркировка соответствия |
CE |
Требования к окружающей среде:
Температура окружающего воздуха (рабочая) 0… 55 ° C
Температура окружающего воздуха (хранилища) -40… 85
° С.
| Степень защиты |
IP20 |
| Степень загрязнения (5) |
2 per IEC
61131-2 |
| Рабочая высота |
without temperature
derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5
K/100 m); max.: 5000 m |
| Относительная влажность воздуха (без
конденсации) |
95 % |
| Монтажное положение |
любой |
| Тип монтажа |
DIN-рейка 35
мм |
| Виброустойчивость |
4g per IEC
60068-2-6 |
| Ударопрочность |
15g per IEC
60068-2-27 |
| ЭМС - помехоустойчивость |
acc. to EN 61000-6-2,
marine applications |
| ЭМС - излучение помех |
acc. to EN 61000-6-3,
marine applications |
| Устойчивость к воздействию загрязняющих
веществ |
Per IEC 60068-2-42 and
IEC 60068-2-43 |
Допустимая концентрация загрязнителя H2S при относительной
влажности 75% 10 ppm
Допустимая концентрация загрязнителя SO2 при
относительной влажности 75% 25 ppm.
