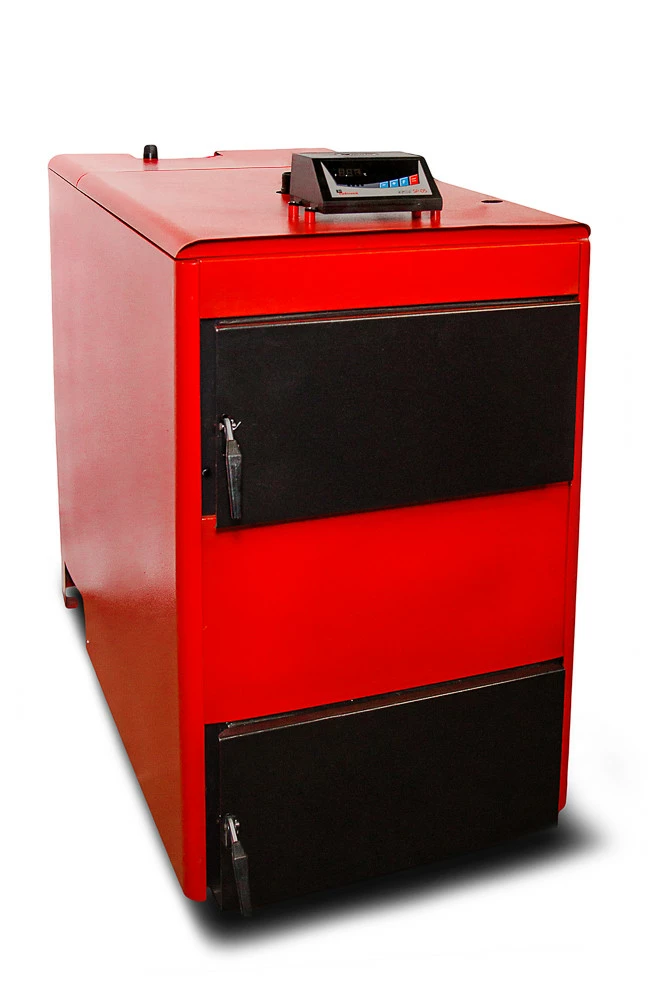

Водогрейные твердотопливные аппараты «Проскуров» это экономически выгодное решение для индивидуального отопления при отсутствии газоснабжения. Аппараты оборудованы автоматикой с вентилятором для наддува воздуха. Эффективная теплоизоляция позволяет минимизировать теплопотери.

Основной частью аппарата является стальной теплообменник 1, включающий в себя горизонтальные 2 и вертикальные 3 дымогарные трубы. Кроме того теплообменник включает в себя: 4-дымоотводящий патрубок; 5-шибер; 5а-рукоятка шибера; 6-загрузочные дверцы; 7-дверцы чистки колосников и удаления золы (в некоторых моделях могут быть отдельные дверцы для удаления пепла) 8 чугунные колосники; 9 крышка люка чистки; 9а емкость для пепла; 10-водяная рубашка теплообменника; 11-патрубок подачи теплоносителя в систему; 12-обратной патрубок; 13-патрубок для установления группы безопасности; 14-дверца для чистки вертикальных дымогарных труб.

Внешне аппарат закрыт панелями 15 и легкосъемной панелью 15а (которая предоставляет доступ к дверце 14). Сверху аппарата размещен пульт управления (контроллер) 16. Термодатчики контроллера 17 вставлены в специальный стакан, омываемый водяной рубашкой теплообменника. Сзади аппарата является кабельная коробка 18 для подключения циркуляционного насоса. Кабель питания вентилятора 19 оснащен вилкой для подключения вентилятора. Вентилятор 21 входит в комплект аппарата и закрепляется потребителем согласно данного рисунка с помощью винтов. Сзади аппарата также выходит шнур питания аппарата 20 от электросети 220В 50Гц. Линия 22 показывает максимальную загрузку аппарата топливом (для дров). Линия находится на нижнем уровне загрузочных дверок.

Наименование параметра

и единицы измерения

норма

АОТВ-16
АОТВ-22
АОТВ-28
АОТВ-34
АОТВ-40
АОТВ-50
АОТВ-75
АОТВ-100
АОТВ-150

вид топлива
Уголь каменный, антрацит, дрова

Номинальная теплопроизводительность,

кВт, ± 15%

16
22
28
34
40
50
75-80
100
140-150

Номинальный расход топлива кг / ч

антрацит

угля

дрова

2,2

4,0

8

3,0

5,5

11

3,8

7,0

14

4,6

8,5

17

5,6

10

20

7,0

12,5

25

10

19

38

14

25

50

21

37

75

Коэффициент полезного действия,%, не менее

антрацит, уголь

дрова

86

80

Рабочее давление воды, МПа, не более
0,2

Подключение к системе отопления,

дюйма

G 1 1 / 2
G 2

Объем загружаемого топлива
(Дрова), л

46
60
80
100
160
200

Напряжение питания вентилятора, В / Гц
220/50

Электрическая мощность, Вт, не более
150
300

Продолжительность рабочего цикла, ч
антрацит, уголь

дрова

8

6

Габаритные размеры, мм, не более

Высота

ширина

глубина

1050

400

1250

1170

400

1400

1170

480

1400

1170

670

1400

1270

670

1600

1400

970

1800

Масса, кг, не более
220
290
340
350
410
500
750

Объем воды в аппарате, (л)
700
100
120
150
180
250

Примечание: При номинальной мощности реальный расход топлива значительно меньше.
