Котел электрический РОСС АОЕ- 9-1Н (380В)

Настенные электрические котлы предназначены для отопления: домов, дач, квартир, магазинов офисов и промышленных помещений. Электрические котлы эффективно используются в негазифицированных районах или в районах с проблемным газоснабжением.
Плавная регулировка мощности в широких пределах позволяет задать желаемую температуру теплоносителя (обеспечивается тиристорными выключателями).
Защита от перегрева (при температуре теплоносителя выше 95 °С срабатывает термостат) и бесшумная работа являются отличительными особенностями электрических котлов.
Потребляемое напряжение электрических котлов ~380В. Диапазон температур нагрева воды 40-85°C.
Аппарат предназначен для установки в системах отопления с закрытым контуром. Для компенсации объемного расширения отопительной воды предусмотрен герметичный расширительный бак Zilmet (Италия) объемом 7,5л .
При превышении давления в системе отопления свыше 300 кПа (3 кгс/см2) предохранительный клапан автоматически сбрасывает избыток давления, при этом вода уходит по патрубку подключенному к канализации. этот клапан также позволяет в ручном режиме сбросить любое количество отопительной воды до уровня этого клапана.
В аппарате применен трехскоростной циркуляционный насос Sprut. Переключение скоростей вращения насоса осуществляется ручкой на клеммной коробке электродвигателя насоса при снятом кожухе аппарата.
Наличие магниевого анода продлевает срок службы бака, защищая сварные швы, а также, значительно уменьшая образование накипи на ТЭНах.
Для обеспечения полного заполнения бака водой и продления срока эксплуатации ТЭНов (за счет гарантированного погруженного положения) применяется автоматический воздухоотводчик.
Конструкция аппарата позволяет подключить комнатный термостат, который позволяет устанавливать желаемую температуру в помещении или таймер как дополнительно регулирующий работу аппарата параметр

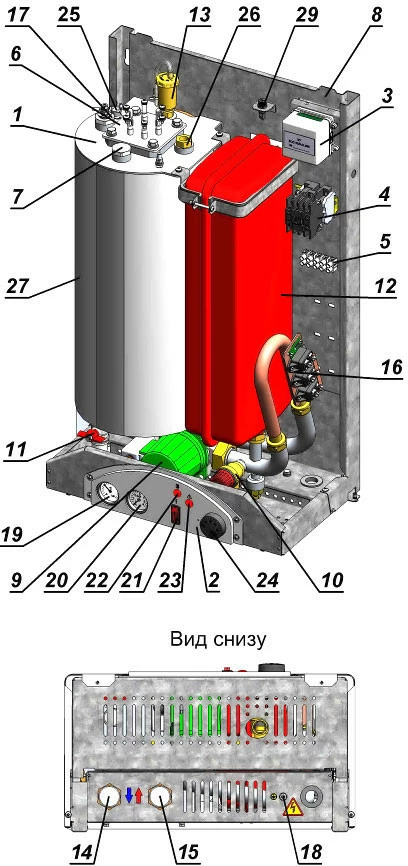

Аппарат состоит из:

1 - теплообменника;

2 - откидной приборной панели управления;

3 - блока управления и безопасности;

4 - пускателя защитного;

5 - клеммы подключения к электросети;

6 - блок-Тэна (двух блок-ТЭНов в аппаратах мощностью от 12 до 24 кВт);

7 - магниевого анода;

8 - несущей панели (шасси);

9 - циркуляционного насоса;

10 - предохранительного клапана давления;

11 - спускного вентиля;

12 - расширительного бака;

13 - автоматического воздухоотводчика;

14 - штуцера «вход воды»;

15 - штуцера «выход воды»;

16 - блока симистров;

17 - датчика уровня воды;

18 - болта заземления;

19 - термометра;

20 - манометра;

21 - клавишного выключателя со световой индикацией;

22 - светового индикатора работы ТЭНа(ов);

23 - светового индикатора о неисправности;

24 - регулятора температуры;

25 - датчика перегрева;

26 - стакана термобаллонов;

27 - термоизоляции;

28 - наружного кожуха (на рисунке условно не показан);

29 - плавкого предохранителя.

Вид энергоносителя: электрический

Мощность:9 кВт.

Назначение: одноконтурный

Способ установки: настенный

Параметры котла

КПД:до 100 %

Параметры водонагревателя

Мин./Макс. t горячей воды:

30-80 град. C

Электропитание

Питание: 380 В.

Дополнительная информация

Размер (ВхШхГ):730х460х265 мм.

Вес:без воды - 31 кг.

Системы защиты:

функция антиблокировки насоса обеспечивает регулярное включение насоса (каждые 6 часов) для предотвращения блокирования ротора насоса при длительных перерывах работы; магниевый анод защищает теплообменник и нагревательные элементы от коррозии; датчик давления; датчик уровня воды

Дополнительно:

ступенчатая регулировка мощности и возможность подключения программируемого таймера; автоматическое изменение мощности аппарата и автоматическое поддержание заданной температуры теплоносителя в системе отопления; возможно подключение датчика уличной температуры и бойлера косвенного нагрева; отсутствие продуктов сгорания; терморегулятор; циркуляционный насос; отапливаемая площадь не более - 90 м2
