Кукурзолущилка

Кукурзолущилка

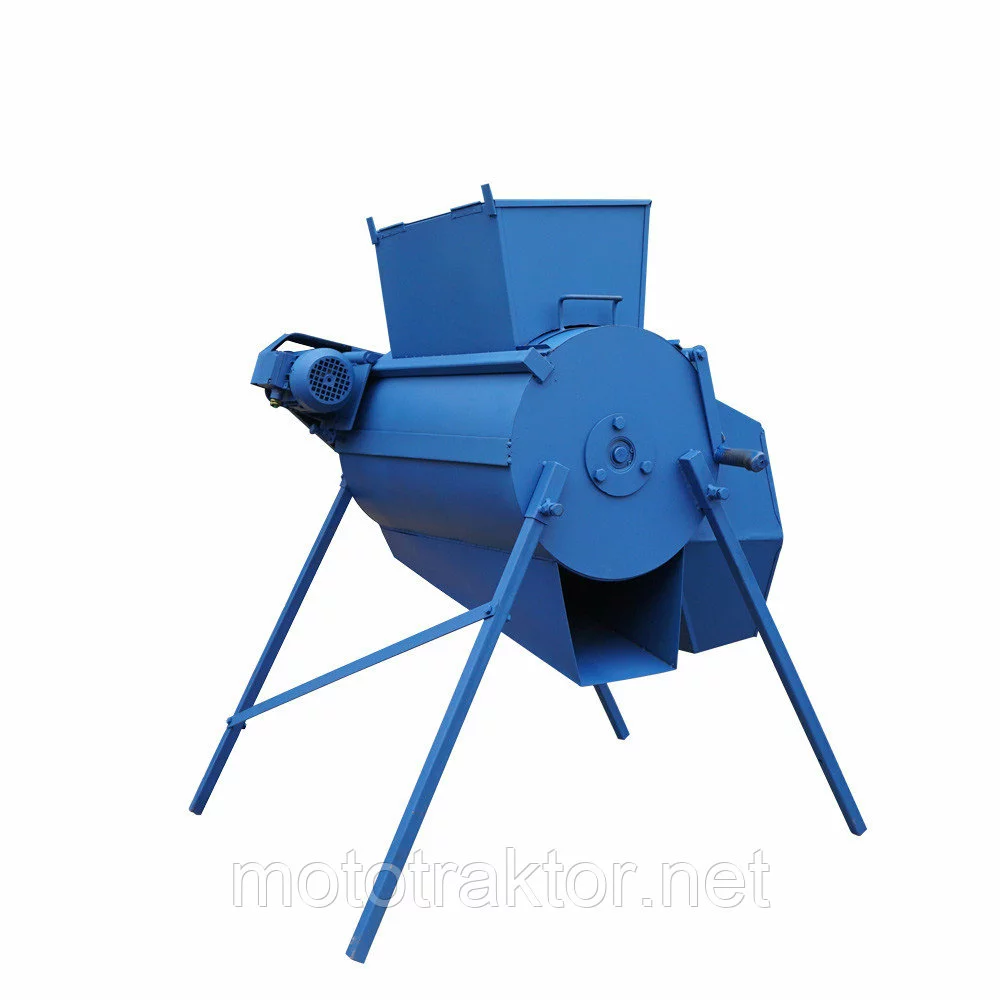

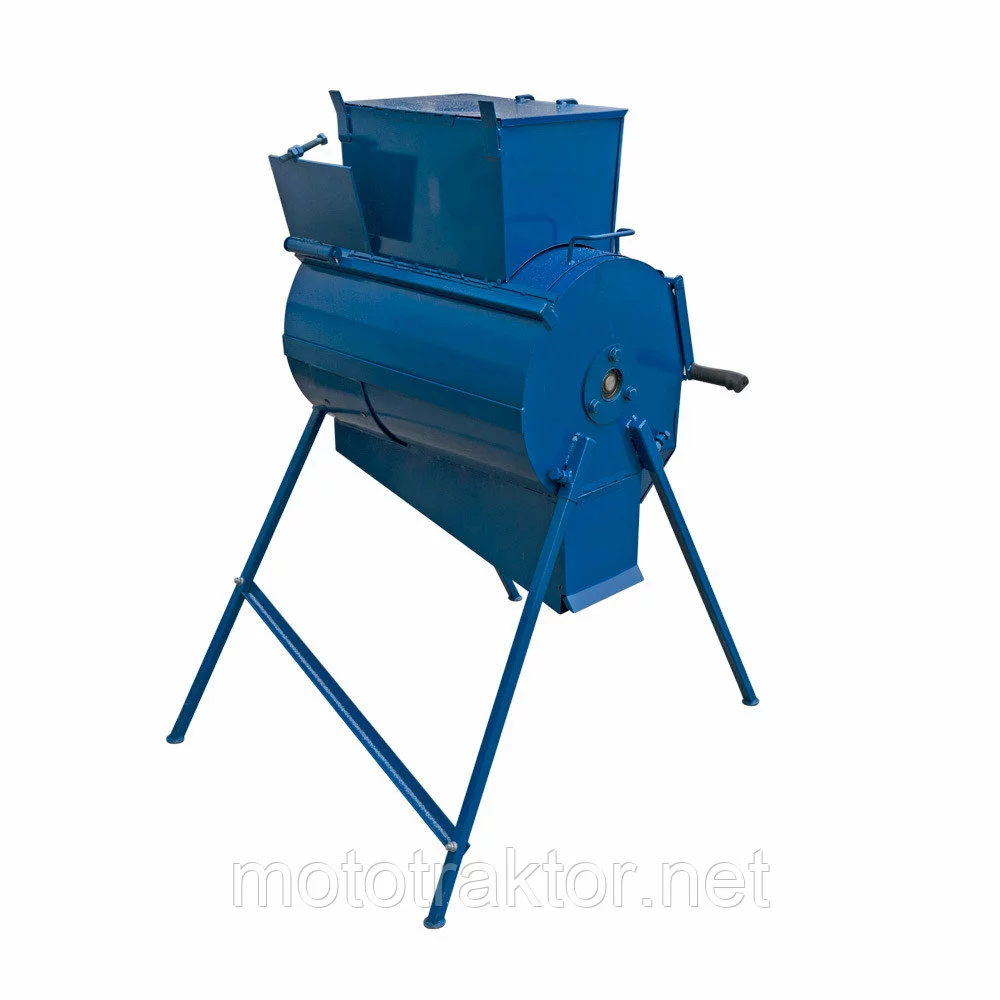

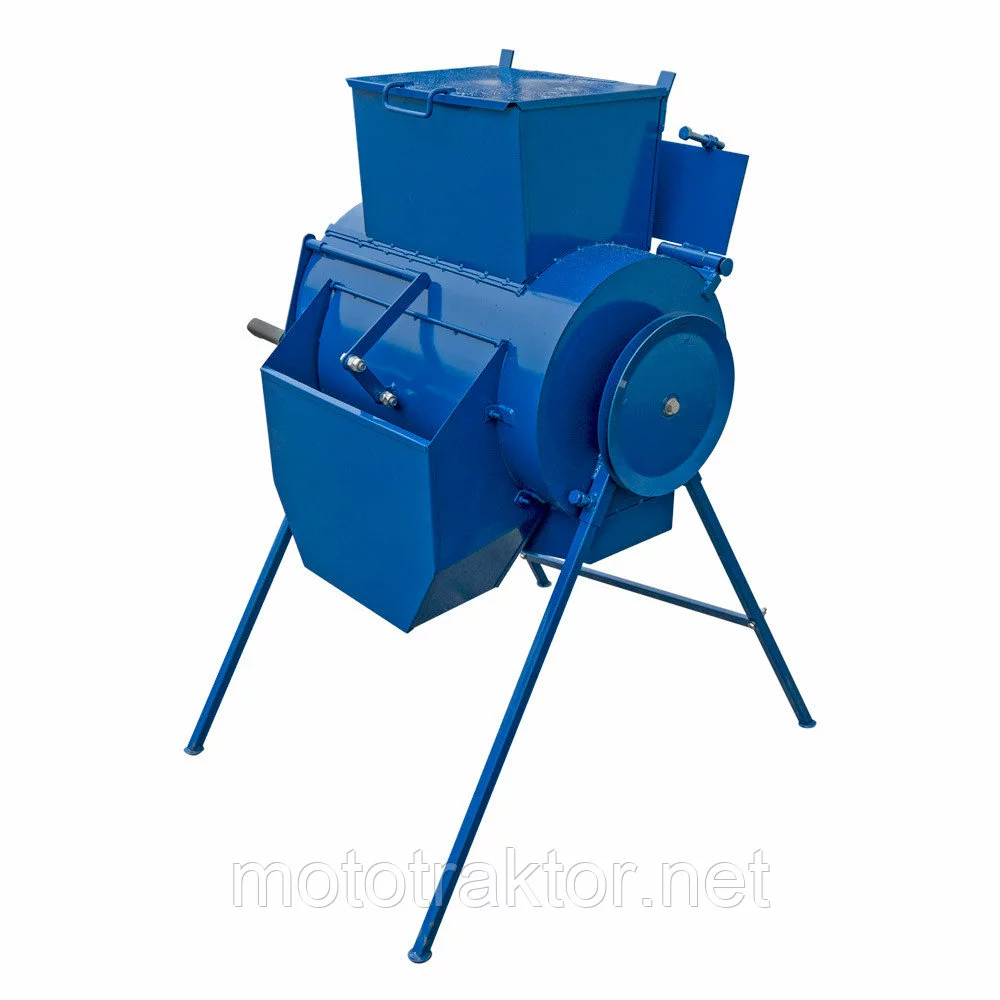

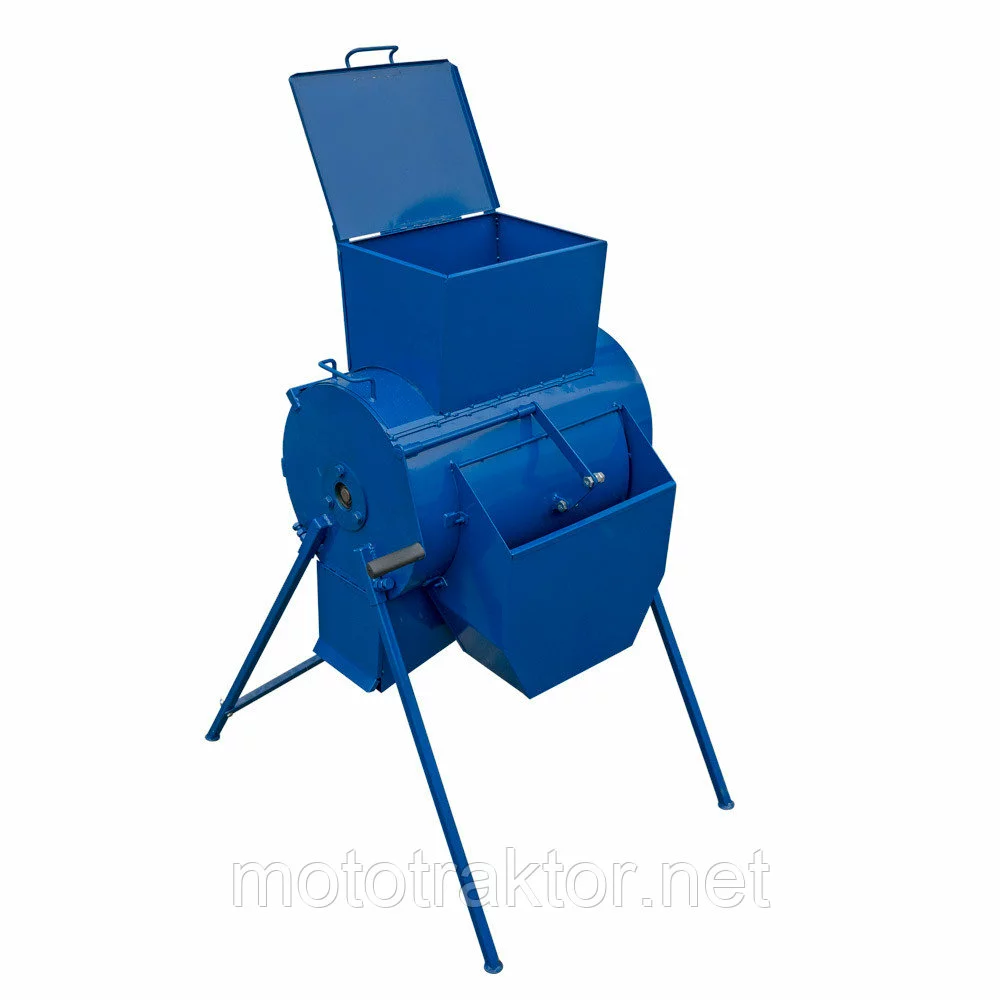

Кукурзолущилка, КЛ1, предназначена для отделения зерен кукурузы от кочана. Исполнительный механизм лущилки позволяет использовать в качестве привода такие агрегаты, как: тяжелый мотоблок типа Zirka-61, мототрактор, изготовленный на его базе, и электродвигатель.
Важная информация
Кукурузолущилка, КЛ1, ‒ это бытовое устройство, не предназначенное для использование в промышленных целях!
Перед обмолотом початки кукурузы должны быть качественно высушены.
Зерна кукурузы после обмолота в молотильной камере лущилки КЛ1 не пригодны для использования в качестве семенного материала.
Основные узлы кукурузолущилки:

молотильная камера;
бункер загрузки;
бункер выгрузки;
лоток для очищенных зерен;
опорные ножки;
вал молотильной камеры;
ведомый шкив;

Конструкция
Основной узел кукурузолущилки ‒ молотильная камера. В молотильной камере размещается вал с цепями. Вал диаметром 53 мм установлен на подшипники марки 205. Посадочные места разборные. К валу при помощи стальных скоб крепятся 8 цепей длиной 150 мм. Диаметр прутка звена 5 мм. Один конец вала имеет вылет для установки ведомого шкива. Шкив крепится на вал на шпоночное соединение. Наружный диаметр шкива ‒ 270 мм. Посадочное отверстие шкива имеет диаметр 25 мм. Шкив рассчитан на применение клиноременных ремней профиля «B».
В верхней части молотильной камеры размещается бункер загрузки. Молотильная камера и бункеры загрузки и выгрузки изготовлены из листовой стали. Бункер загрузки отделен от молотильной камеры шиберной задвижкой.
В нижней части молотильной камеры размещается лоток для сбора очищенных зерен. Лоток отделен от камеры сепараторной сеткой с диаметром отверстий 15 мм. К молотильной камере на болтовые соединения крепится бункер выгрузки и опорные ножки. Ножки изготовлены из стального профиля сечением 20 × 20 мм. Пара ножек, расположенных с противоположной стороны от бункера выгрузки, имеет усилитель, изготовленный из стального уголка 25 × 25 мм, толщина 3 мм.
Принцип действия
Обмолот початков кукурузы осуществляется в молотильной камере благодаря механическому воздействию цепей, прикрепленных к вращающемуся валу. Отделенные от початков зерна просыпаются через сепараторную сетку в лоток для очищенных зерен и под воздействием силы тяжести и вибрации скатываются по наклонной поверхности лотка в тару. После завершения обмолота оператор открывает бункер выгрузки и цепи выбрасывают кочаны наружу.
Порядок работы с кукурузолущилкой:

присоединить кукурузолущилку к приводному механизму;
убедиться, что лущилка установлена надежно и опирается на 4 ножки;
запустить приводной механизм;
открыть крышку бункера загрузки, удостовериться, что шиберная заслонка закрыта и только после этого поместить в бункер початки кукурузы;
открыть шиберную заслонку;
после окончания обмолота открыть бункер выгрузки и дождаться очищения молотильной камеры от кочанов.

На этом цикл обмолота заканчивается.
Типы и характеристика приводных механизмов

Электродвигатель.

Завод-изготовитель не комплектует кукурузолущилку электродвигателем. Заказчик должен самостоятельно приобрести двигатель и шкив в специализированном или интернет-магазине.
Мощность двигателя: 1,5 кВт.
Частота вращения вала: 3000 об/мин.
Диаметр шкива: 140 мм.

Мотоблок с двигателем водяного охлаждения.

Для подключения лущилки к мотоблоку следует приобрести специальную переходную рамку, артикул КЛд1.

Мототрактор, изготовленный на основе кит-набора нашего производства.

Для подключения лущилки к мототрактору необходима дополнительная комплектация ‒ переходная рамка, артикул КЛд2.

Габаритные размеры в разобранном виде:
900 × 830 × 600 мм
Габаритные размеры кукурузолущилки в собранном виде:
1230 × 1040 × 800 мм
Вес: 37 кг.
Перед отправкой товара обязательно согласуйте с менеджером совместимость оборудования с вашим мотоблоком или трактором.
