Купить шток

Штоки хромированные для изготовления и ремонта гидроцилиндров Caterpillar, Atlas, Volvo, Case, JCB, Zepelin, John Dear, Massey Ferguson. Штоки хромированные для изготовления и ремонта гидроцилиндров (цилиндров).
Штоки хромированные с толщиной хрома 25-30 мкм
Широкий ассортимент наружных диаметров на складе 6,8,10,12,14,16,18,20,22,25,28,30,32,35,36,38,40,45,50,55,60,65,70,75,80,85,82,90,95,100,105,110,115,120,125,130,140,150,160 Диаметры (метрическая система): 6-200 мм
Диаметры (английская система): ¼"-8"
Марки стали:
NIMAX CB: C35 E; Ck45
NIMAX CBV: 42CrMo4V
NIMAX CBM: 20MnV6 (); 38MnVS6 – Сила энергии точки разрыва: по запросу
Допуск: ISO f7 (ISO h7 или другой – по запросу)
Овальность: максимум ½ из допустимого отклонения от диаметра
Стандартная длина: 6000 ±300 мм
Специальная длина: по требованию клиента
По запросу могут поставляться штоки фиксированной или резной длины.
Шероховатость поверхности: Ra – макс. 0,20 µм (чаще всего от 0,10 до 0.15 µм)
Толщина хромированного покрытия:
< Ø 20 = мин 15 µм
≥ Ø 20 = мин 20 µм
Микротвердость слоя хрома: мин 900 HV0.1
Прямолинейность:
Ø > 16 мм = макс 0.2 мм/м
Ø ≤ 16 мм = макс 0.3 мм/м

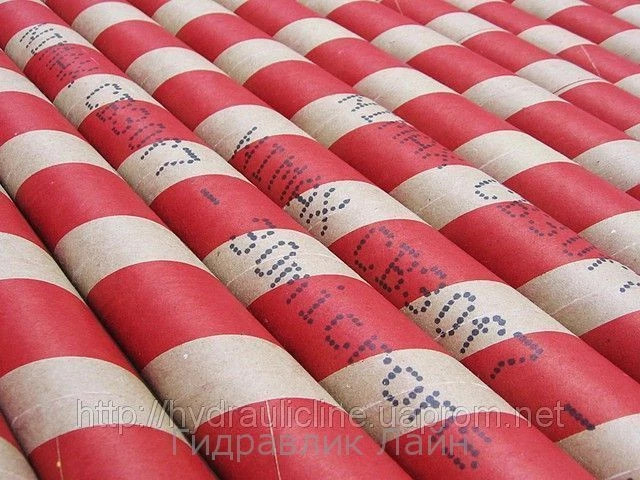

Все штоки поставляются упакованными в пластиковый или картонный тубус.
Материал штоков CK45,42CrMoV4 и другие
Твердость от 32-65 HRC
Проверка После хромирования каждый шток проверяется по следующим параметрам:
– концентричность хромированной поверхности
– характеристики поверхности
– допуск на размер – толщина слоя хрома Стандартнo хромированные штоки – серии NIMAX CB NIMAX CB, NIMAX CBM, NIMAX CBV
Продукция / Хромированные штоки и трубы для гидравлических систем / Общая информация
Технические спецификации
Коррозионная стойкость
Соответствие марок стали
Маркировка и упаковка
Стандаpтно хромированные штоки (NIMAX CB, NIMAX CBM, NIMAX CBV)
От Ø 6 до 200 мм (в дюймах: ¼"-8")
ХИМИЧЕСКИЙ СОСТАВ, % от массы
МАРКА СТАЛИ C Si Mn P (макс) S Cr Ni (макс) Mo V
(%) (%) (%) (%) (%) (%) (%) (%) (%)
C35E 0.32÷0.39 макс 0.4 0.50÷0.80 0.035 0.02÷0.04 макс 0.4 0.4 макс 0.1 –
C45E 0.42÷0.50 макс 0.4 0.50÷0.80 0.035 макс 0.035 макс 0.4 0.4 макс 0.1 –
20MnV6 0.15÷0.23 0.10÷0.50 1.30÷1.75 0.035 макс 0.035 – – – 0.1÷0.2
38MnVS6 0.34÷0.41 0.15÷0.80 1.20÷1.60 0.025 0.02-0.06 макс 0.3 – макс 0.08 0.08÷0.2
42CrMo4V 0.38÷0.45 макс 0.4 0.60÷0.90 0.035 макс 0.035 0.9÷1.2 – 0.15÷0.30 –
Для CK45 и C35E: Cr + Mo + N ≤ 0,63%
МЕХАНИЧЕСКИЕ СВОЙСТВА
МАРКА СТАЛИ (состояние образца) Диаметр (Ø) Прочность на разрыв Rm Предел текучести Rp0.2 Удлинение при разрыве A5
(mm) – N/мм2 – – N/мм2 – – % мин –
C35E (нормализованное состояние) Ø≤16 мин 550 мин 300 18
