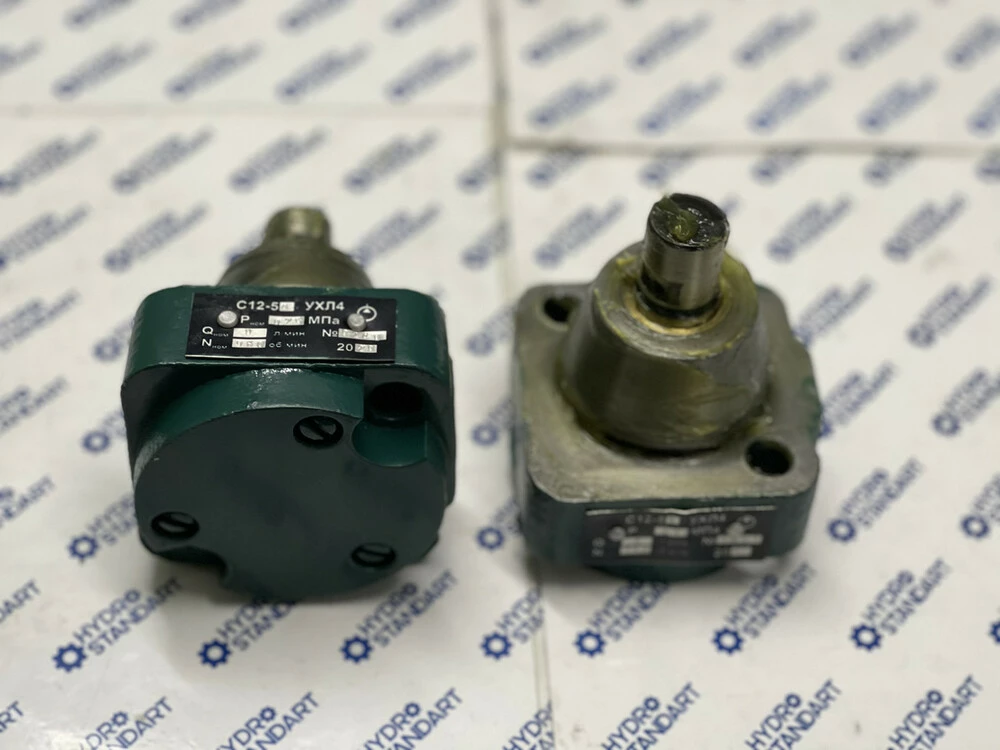

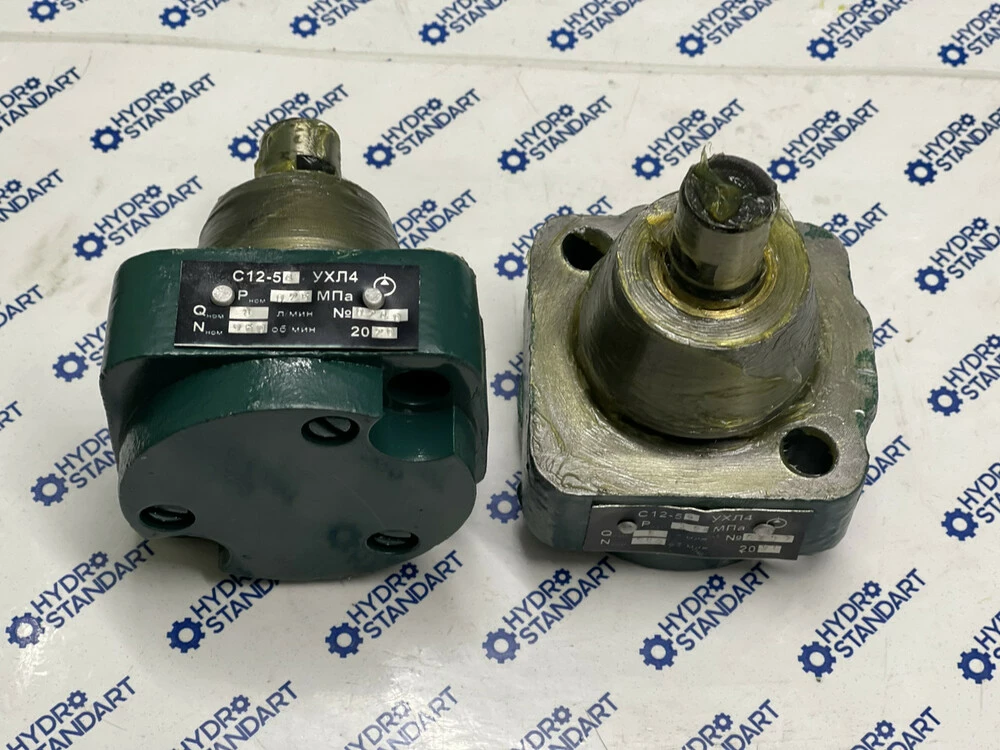

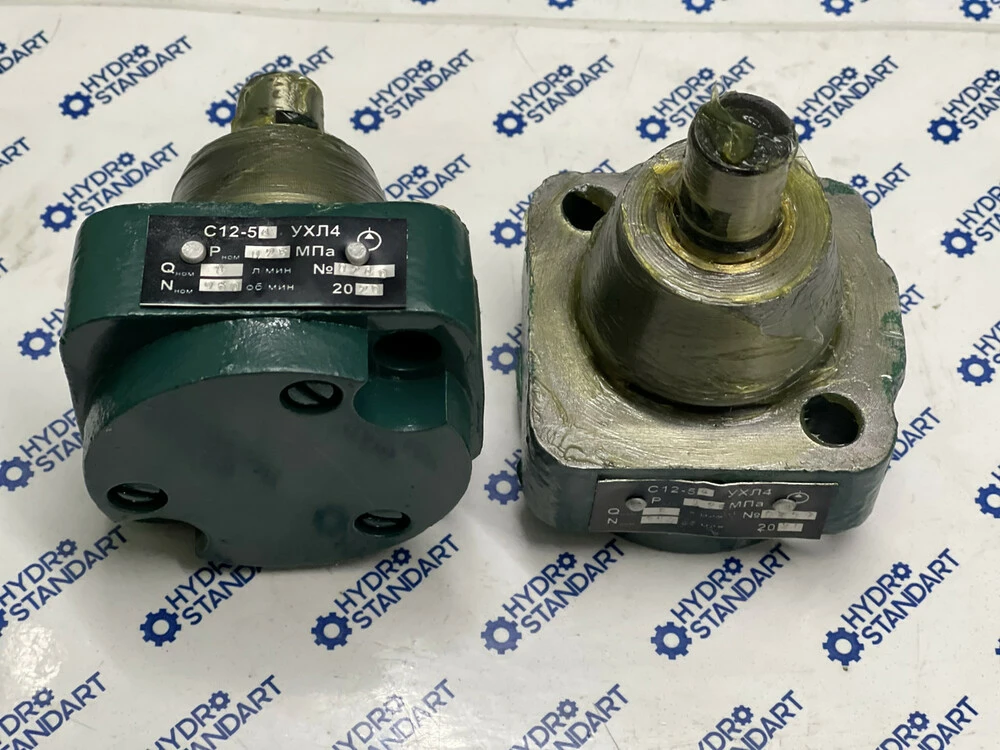

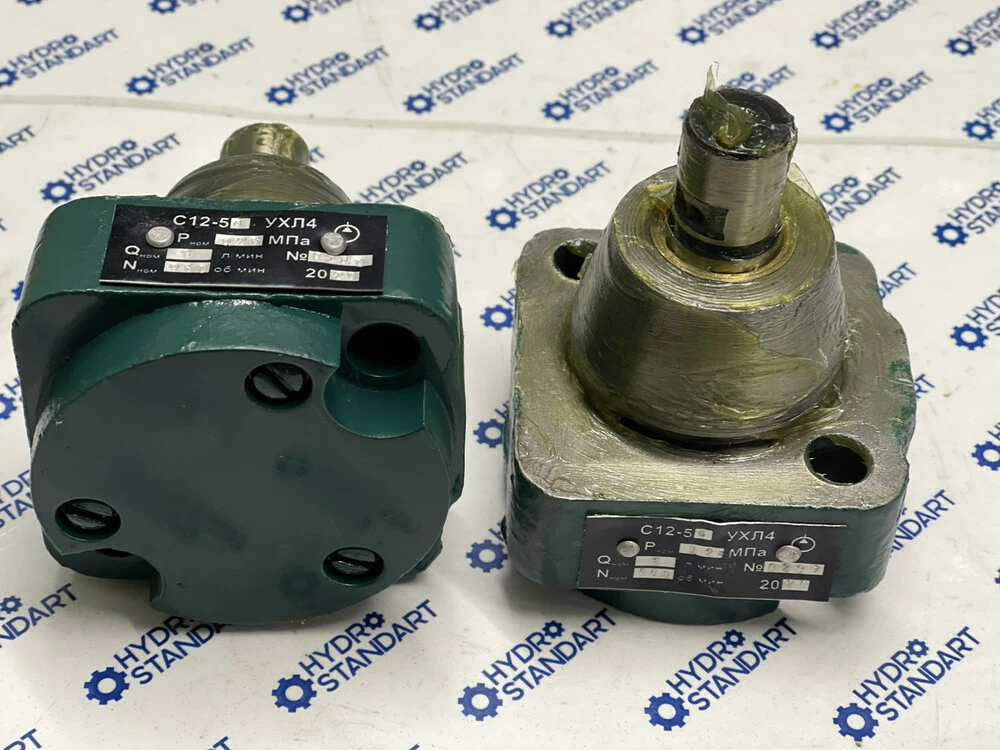

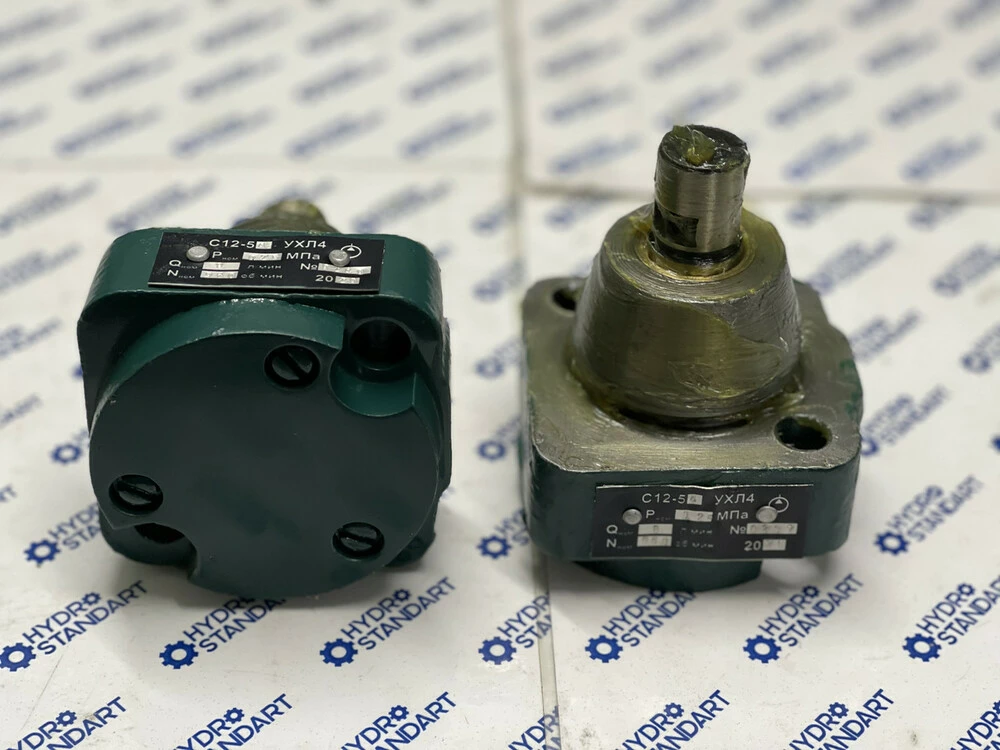

Насос смазки С12-42

Насос С12-42 – гидравлический пластинчатый смазочный насос. Модернизированный нерегулируемый гидронасос для смазки однократного действия с конической посадкой и реверсивным направлением вращения вала. Подает минеральное масло постоянным по величине и направлению потоком в смазочные системы промышленных станков, машин и механизмов. Производительность – 3,1 литров в минуту, давление – 0,25 Мпа. Вес – 1,6 кг. Направление вращения вала – реверсируемое. Допустимая частота реверса - 3-4 мин

Изготовление по ТУ 2.053.1764-85. Производитель – Елецкий завод Гидропривод. Модернизированный аналог на замену – лопастной С12-4М-3,2 с цилиндрической посадкой. Модификации – насос смазки С12-52 с правосторонним вращением.

Технические характеристики

Технические характеристики насоса для смазки

C12-42

Рабочий объем, см³

4

Подача, л/мин

3,1

Давление на выходе, МПа

номинальное

0,25

предельное
0,32

Частота вращения, об/мин

Номинальная

960

Минимальная

480

максимальная

1000

Номинальная мощность, кВт
0,037

Маркировка аналога
С12-4М-3,2

Масса, кг
1,6

Тип монтажной плоскости
коническая

Эксплуатационные характеристики

Смазочный реверсивный насос С12-42

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

реверсируемое

Количество реверсов в минуту
3...4

Коэффициент подачи, %
≥65

Гарантия, мес.

12

t масла, °С
Минимальная

+10

Максимальная

+50

Вязкость масла, сСт

17-213

Тонкость фильтрации, мкм
25

Класс чистоты масла
12

Технические параметры и типы масел, применяемых для реверсивного гидравлического пластинчатого насоса С12-42:

Марки масла – индустриальные общего значения согласно ГОСТ 20799-75, индустриальные гидравлические ВНИИНП-403 (ГОСТ 16728-78) и серии ИГП
Класс чистоты – не грубее 12 согласно ГОСТ 17216-71
Тонкость фильтрации – 25мкм

Расшифровка маркировки

Чертеж и размеры

Установочные, габаритные и присоединительные размеры и чертеж насоса для смазки типа С12-42 из технического паспорта.

Устройство реверсивного смазочного С12-42

Корпус
Статор
Крышка
Вал
Пружина
Пластина
Штифт
Отверстие статора
Отверстие статора
Втулка
Отверстие корпуса
Отверстие корпуса
Винт
Манжета
Резиновое кольцо
Стопорное кольцо

Инструкции по монтажу и подключению

Рекомендации по установке, подключению из инструкции по эксплуатации смазочного пластинчатого реверсируемого насоса С12-42:

Рекомендуется работа в вентилируемом помещении без пыли и без прямого воздействия солнечных лучей
Не применяется для наружной установки (отсутствует необходимое уплотнение), только поргуженный в жидкость
Вал реверсивного маслонасоса и привода соединяется упругой муфтой или зубчатым колесом
Допустимая радиальная несоосность валов – 0,05 мм
Всасывающий и нагнетающий трубопровод должны быть максимально ровными, без резких изгибов
Подающий трубопровод должен иметь герметичное соединение с гидронасосом, исключающее подсос воздуха
Всасывающую и нагнетающую магистрали меняют местами, чтобы изменить направление вращения
