Немецкая шахтная зерносушилка

Cушилка зерна шахтная NDT от немецкого производителя

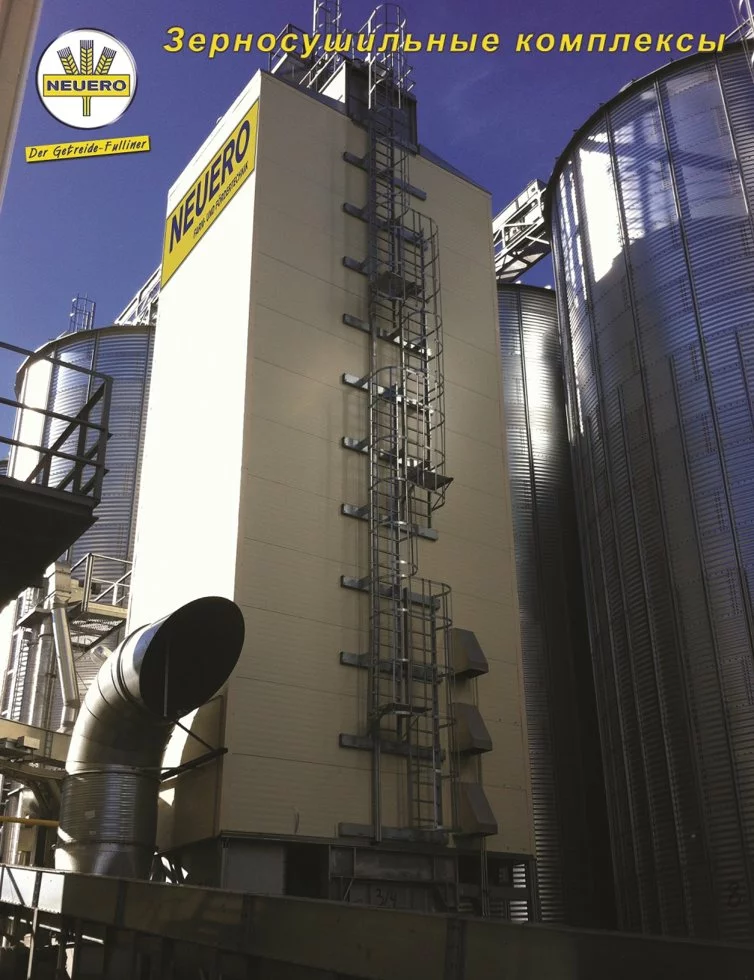

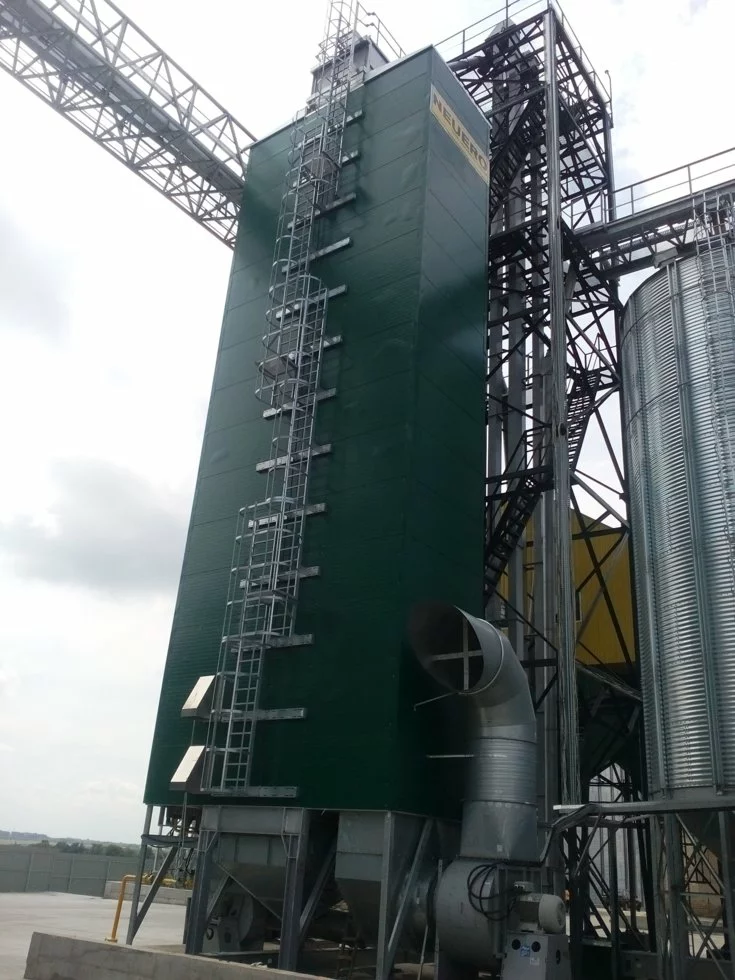

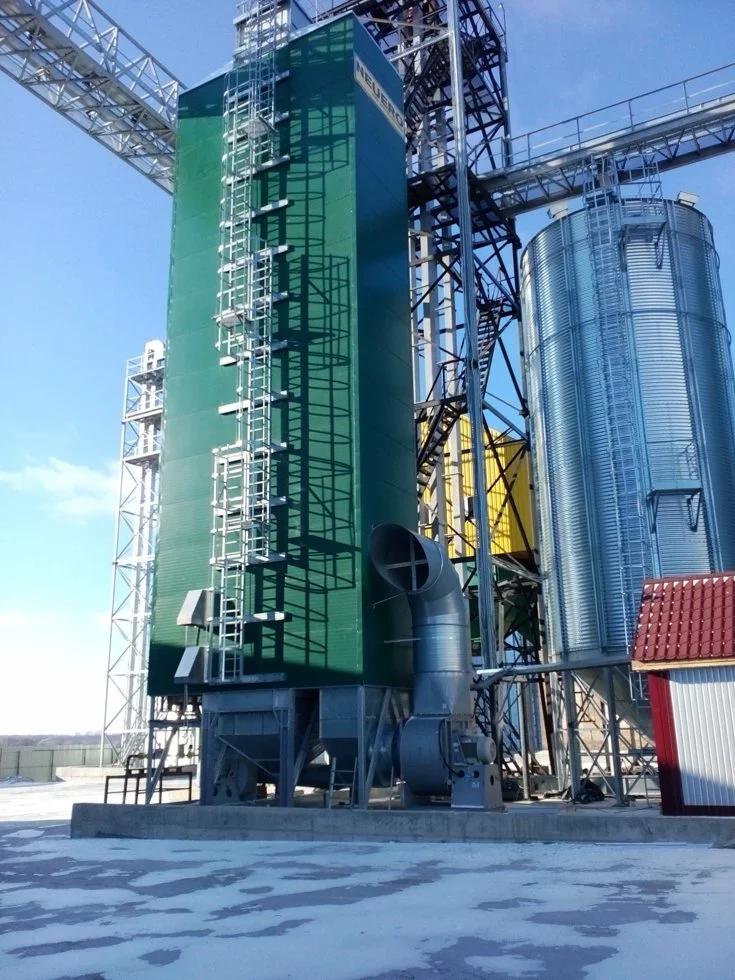

Предлагаем Вашему вниманию шахтные зерносушилки от немецкого производителя - компании «Neuero». Шахтная зерносушилка NDT относится к шахтным сушилкам зерна. Мы предлагаем  сушилки производительностью от 8 до 280 т/час.

Зерносушилка NDT обладает высокой энергоэффективностью и подходит не только зерновых, но и масличных культур. При этом не требуется переоборудование и переоснащение.

Достоинства шахтной сушилки NDT производства фирмы NEUERO Farm und Fördertechnik GmbH:

• Крышеобразные воздушные каналы поставляются полностью собранными и идеально подходят для самостоятельного монтажа - это упрощает и удешевляет монтаж, исключает риск некачественной сборки на месте.
• Благодаря большому поперечному сечению крышеобразных воздушных каналов происходит незначительное падение давления и также незначительное выделение пыли, благодаря этому горячий воздух максимально равномерно проходит через сушилку, незначительное запыление снижает в разы опасность воспламенения.
• Максимальная энергоэффэктивность зерносушилки: полная термоизоляция всей сушилки позволяет использовать тепловую энергию исключительно на сушку зерна, а не на нагрев окружающей среды.
• Простота конструкции: выгрузочное устройство сушилки крепится к основанию конструкции, благодаря этому для его демонтажа не нужен дополнительный демонтаж сушилки.
• Выгрузка продукта осуществляется по всей площади сечения сушильной колонны - это позволяет точно определять количество выгруженного продукта, а также позволяет зерну опускатся равномерно по всему сечению сушильной колонны, исключено появления очагов перегрева зерна или областей, где зерно не досушено.
• Простота и удобство: для удобного обслуживания зерносушилки мы сделали достаточное количество лестниц и платформ по всей сушилке.
• Немецкое качество и надежность: на конструкцию сушилки имеются расчёты статики.
• Сенсорная панель для обслуживания сушилки, ручной и автоматический переключатель, возможность программирования режимов сушки для различных видов зерновых, обзорная схема сушилки, устройство регистрации температурных данных - снижает риск воздействия "человеческого фактора" на процес сушки.
• Рычаг для регулирования жалюзийной заслонки, защищенной противодождевым колпаком.
• Использование адресного кабеля и коммутатора в сушилке позволяет снизить затраты на инсталяцию электроники.
• Конструкция канала отвода воздуха исключает возможность больших накоплений пыли.
• Благодаря интенсивному потоку воздуха и активному процессу отведения пыли посредствам дополнительного вентилятора достигается высокая степень очистки воздуха от пыли (≈ 5 мг/м³). За счет использования промышленного радиального вентилятора обеспечивается высокая степень эффективности и низкий уровень шума.
• Использование сэндвич-элементов позволяет производить монтаж без использования строительных лесов и сократить сроки его проведения.
• Шахты подачи и отвода воздуха не оснащены дополнительными распорками, что обеспечивает беспрепятственное обслуживание сушилки.

Зерносушилка шахтного типа NDT в стандартном исполнении состоит из таких компонентов:

1. Сушильная колонна каналами, которые направляют воздух, для притока и отвода горячего воздуха.
2. Возможно изготовление сушилки из оцинкованной стали или алюминия.
3. Наружные и внутренние лестницы с перилами, сервисные платформы, изолирование сушилки - сэндвичные элементы (толщина - 60 мм).
4. Температурный датчик для контроля горелки, температурный датчик для контроля температуры сушимого материала, предохранительный термостат в шахте горячего воздуха.
5. Флюгерный датчик наполнения, флюгерный датчик опустошения.
6. Контроллер потока для вытяжки, аварийный выключатель на шкафу управления.

В таблице приведены характеристики некоторых наших сушилок. Следует отметить что большинство сушилок разрабатывается инженерами компании индивидуально, под каждого клиента, с учетом желаемой производительности, культуры, которая будет сушится, теплоносителя и типа теплогенератора и др. параметров.

(1) с учетом 2-х накопительных емкостей

(2) без теплогенератора и вентиляторов

Производительность действительна при следующих условиях: биологически созрелый и очищенный продукт, внешняя температура для зерна и рапса 15°С и 75% отн. влажность воздуха, внешняя температура для кукурузы 5°С и 75% отн. влажность воздуха

Наши сушилки оснащены автоматизированной системой управления процессом сушки:

Центр управления зерносушилкой находится в центральном шкафу управления. В стандартной комплектации применена современная SPS-система, гарантирующая доступное и понятное управление процессами сушки, автоматизацию всех процессов и надежную работу установки, легкий контроль и управление благодаря наличию touch-screen панели, на которой отображены все параметры сушилки зерна.

Контролирующие приборы сушилки - предохранительный термостат и датчик температуры продукта сушки, который встроен в нижнюю часть зоны нагрева сушильной колонны.

Предохранительный термостат отключает горелку теплогенератора и разгрузочное устройство сушилки при недопустимом повышении температуры и включает одновременно систему охлаждения, время охлаждения при этом определяется автоматически. Повторное включение сушилки может быть произведено только после снятия блокировки вручную.

Температурный датчик продукта сушки отключает горелку теплогенератора и разгрузочное устройство сушилки, при недопустимом повышении заданной температуры сушимого продукта подает звуковой сигнал. Одновременно включается система охлаждения.

Компьютер для управления процессом сушки.

При достижении критической температуры в сушильной колонне горелка и вентиляторы системы моментально отключаются. Кроме того, горелка с вытяжным вентилятором оснащены электрической системной блокировкой – при внештатном сокращении объемов подаваемого воздуха меньше установленного минимума происходит автоматическое отключение горелки.

Опции:

Возможна поставка системы дистанционной передачи нестандартных и опасных ситуаций на персональный компьютер или сотовый телефон. Также возможна посылка запроса и получение информации об актуальном состоянии системы сушки зерна. Важно отметить энергетическую эффективность наших зерносушилок и качественную аспирацию.

Подаваемый холодный воздух продувает нагретое в процессе сушки зерно и охлаждает его, а сам воздух в процессе нагревается. Благодаря тому, что нагретый таким образом воздух, находящийся в нижних элементах колонны, практически не насыщен влагой, позволяет его использовать в качестве дополнительного теплоносителя, что в свою очередь позволяет использовать его повторно в процессе сушки зерна. Это значительно сокращает энергозатраты.

Насыщенный влагой воздух из верхних элементов сушильной колонны выводится в атмосферу с помощью мощного вытяжного вентилятора.

Как опцию можно использовать циклон-пылеотделитель. Он очищает выбрасываемый в атмосферу воздух.

Остаточная запыленность отработанного воздуха составляет около 8 мг/м3, что значительно меньше принятых в Германии норм. Поскольку значительная запыленность возникает в основном при разгрузке сушильной колонны, специальные пневмоклапаны прерывают на время срабатывания разгрузочного механизма воздушный поток сушки для предотвращения выброса пыли в атмосфере.

Как опция к шахтной сушилке NDT мы можем предложить систему автоматической настройки времени нахождения продукта в шахте сушилки в зависимости от изменения влажности входящего продукта, модем для получения информации со шкафа управления на мобильный телефон или произведения настроек со стационарного компьютера (возможность проверки и изменения настроек сушилки с завода фирмы Neuero, Германия). Также мы предлагаем систему активной циркуляции горячего воздуха, которая позволяет значительно снизить расход топлива и т.д.
