Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Форма E
Соединение 2
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2
Внутренний конус 24°
_____
DIN 3865
Конструкция
прямые
Модель

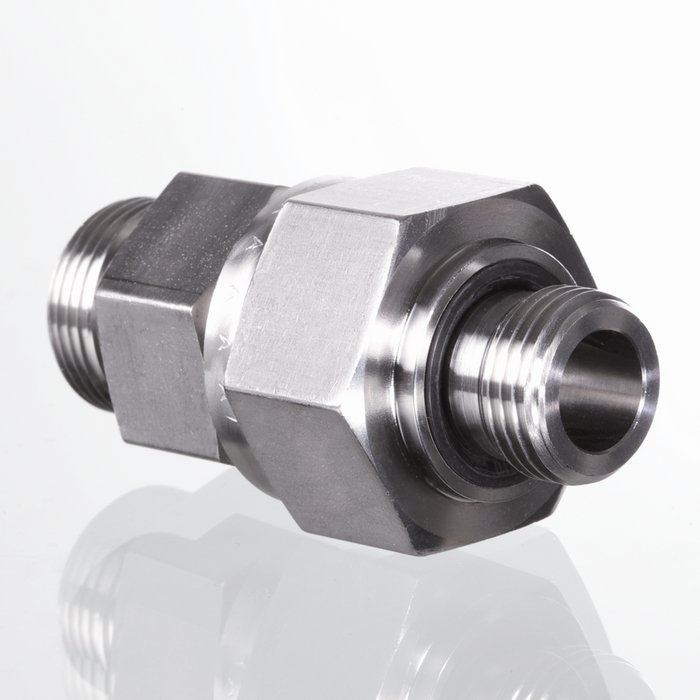

Обратный клапан, ввертное соединение
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
нержавеющая сталь
Направление потока от ввертной цапфы

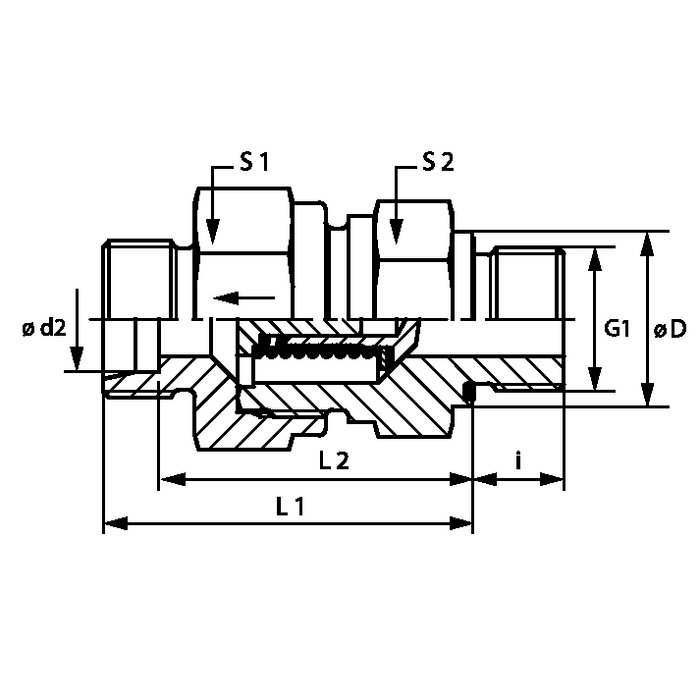

| Наименование | Давление реагирования | Серия | Рабочее давление, бар | Ø d2 mm |
G1 | Ø D mm |
i mm |
L1 mm |
L2 mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XHVM NW 04 HL ED VA | ок. 1 бар | L | PN 250 | 6 | M 10 x 1 | 14 | 8 | 35.0 | 28.0 | 17 | 17 |
| XHVM NW 06 HL ED VA | ок. 1 бар | L | PN 250 | 8 | M 12 x 1,5 | 17 | 12 | 36.0 | 29.0 | 19 | 19 |
| XHVM NW 08 HL ED VA | ок. 1 бар | L | PN 250 | 10 | M 14 x 1.5 | 19 | 12 | 45.5 | 38.5 | 24 | 22 |
| XHVM NW 10 HL ED VA | ок. 1 бар | L | PN 250 | 12 | M 16 x 1.5 | 22 | 12 | 49.5 | 42.5 | 30 | 27 |
| XHVM NW 13 HL ED VA | ок. 1 бар | L | PN 250 | 15 | M 18 x 1,5 | 24 | 12 | 52.5 | 45.5 | 32 | 27 |
| XHVM NW 16 HL ED VA | ок. 1 бар | L | PN 160 | 18 | M 22 x 1.5 | 27 | 14 | 57.5 | 50.0 | 36 | 36 |
| XHVM NW 20 HL ED VA | ок. 1 бар | L | PN 160 | 22 | M 26 x 1,5 | 32 | 16 | 62.5 | 55.0 | 46 | 41 |
| XHVM NW 25 HL ED VA | ок. 1 бар | L | PN 100 | 28 | M 33 x 2 | 40 | 18 | 70.5 | 63.0 | 55 | 50 |
| XHVM NW 32 HL ED VA | ок. 1 бар | L | PN 100 | 35 | M 42 x 2 | 50 | 20 | 79.5 | 69.0 | 60 | 60 |
| XHVM NW 40 HL ED VA | ок. 1 бар | L | PN 100 | 42 | M 48 x 2 | 55 | 22 | 79.5 | 68.5 | 70 | 65 |
| XHVM NW 03 HS ED VA | ок. 1 бар | S | PN 400 | 6 | M 12 x 1,5 | 17 | 12 | 38.5 | 31.5 | 19 | 19 |
| XHVM NW 04 HS ED VA | ок. 1 бар | S | PN 400 | 8 | M 14 x 1.5 | 19 | 12 | 38.5 | 31.5 | 19 | 19 |
| XHVM NW 06 HS ED VA | ок. 1 бар | S | PN 400 | 10 | M 16 x 1.5 | 22 | 12 | 45.5 | 38.0 | 24 | 22 |
| XHVM NW 08 HS ED VA | ок. 1 бар | S | PN 400 | 12 | M 18 x 1,5 | 24 | 12 | 48.5 | 41.0 | 27 | 24 |
| XHVM NW 10 HS ED VA | ок. 1 бар | S | PN 315 | 14 | M 20 x 1.5 | 26 | 14 | 52.5 | 44.5 | 32 | 27 |
| XHVM NW 13 HS ED VA | ок. 1 бар | S | PN 315 | 16 | M 22 x 1.5 | 27 | 14 | 56.5 | 48.0 | 36 | 32 |
| XHVM NW 16 HS ED VA | ок. 1 бар | S | PN 250 | 20 | M 27 x 2 | 32 | 16 | 62.5 | 52.0 | 46 | 41 |
| XHVM NW 20 HS ED VA | ок. 1 бар | S | PN 250 | 25 | M 33 x 2 | 40 | 18 | 66.5 | 54.5 | 50 | 46 |
| XHVM NW 25 HS ED VA | ок. 1 бар | S | PN 250 | 30 | M 42 x 2 | 50 | 20 | 77.5 | 64.0 | 60 | 60 |
| XHVM NW 32 HS ED VA | ок. 1 бар | S | PN 250 | 38 | M 48 x 2 | 55 | 22 | 85.5 | 69.5 | 70 | 65 |
