Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Кольцо с уплотнительной кромкой
Соединение 2 + 3
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3
Внутренний конус 24°

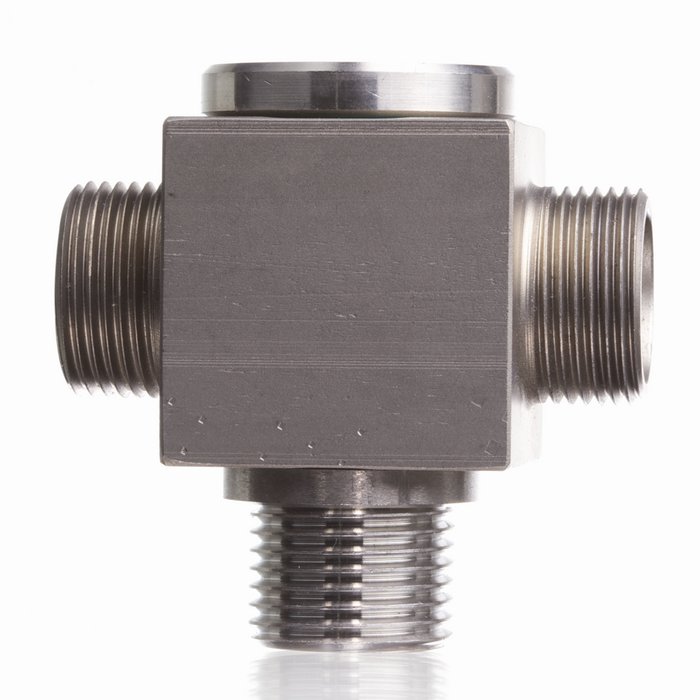

Модель
Откидное резьбовое соединение бездроссельное
Конструкция
T-образная форма
_____
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
нержавеющая сталь

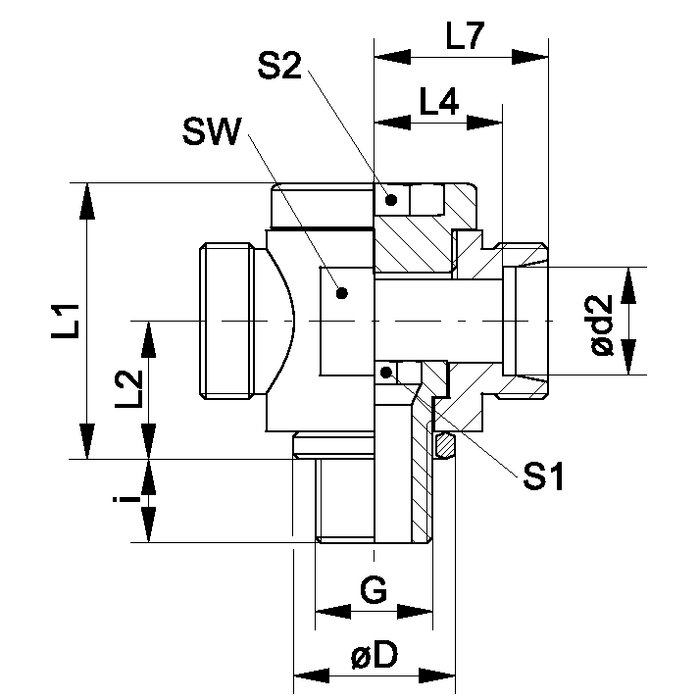

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L7 mm |
SW mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XDTM NW 04 HL VA | L | PN 160 | 6 | M 10 x 1 | 14.0 | 8 | 24 | 12 | 12.0 | 19 | 18 | 6 | 6 |
| XDTM NW 06 HL VA | L | PN 160 | 8 | M 12 x 1,5 | 17.0 | 12 | 27 | 14 | 13.0 | 20 | 20 | 6 | 6 |
| XDTM NW 08 HL VA | L | PN 100 | 10 | M 14 x 1.5 | 19.0 | 12 | 30 | 15 | 15.0 | 22 | 22 | 8 | 8 |
| XDTM NW 10 HL VA | L | PN 100 | 12 | M 16 x 1.5 | 21.0 | 12 | 36 | 18 | 17.5 | 24 | 27 | 10 | 10 |
| XDTM NW 13 HL VA | L | PN 100 | 15 | M 18 x 1,5 | 23.0 | 12 | 39 | 19 | 20.0 | 27 | 30 | 12 | 12 |
| XDTM NW 16 HL VA | L | PN 100 | 18 | M 22 x 1.5 | 27.0 | 14 | 41 | 20 | 20.5 | 28 | 32 | 14 | 14 |
| XDTM NW 20 HL VA | L | PN 100 | 22 | M 26 x 1,5 | 31.0 | 16 | 46 | 22 | 24.5 | 32 | 36 | 17 | 17 |
| XDTM NW 25 HL VA | L | PN 100 | 28 | M 33 x 2 | 39.0 | 18 | 58 | 29 | 29.5 | 37 | 46 | 22 | 22 |
| XDTM NW 32 HL VA | L | PN 63 | 35 | M 42 x 2 | 49.0 | 20 | 69 | 33 | 33.0 | 44 | 55 | 27 | 27 |
| XDTM NW 40 HL VA | L | PN 63 | 42 | M 48 x 2 | 55.0 | 22 | 84 | 41 | 40.0 | 51 | 65 | 32 | 32 |
