Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Внутренний конус 24°
Форма уплотнения 2
Внутренний конус 24°
Модель

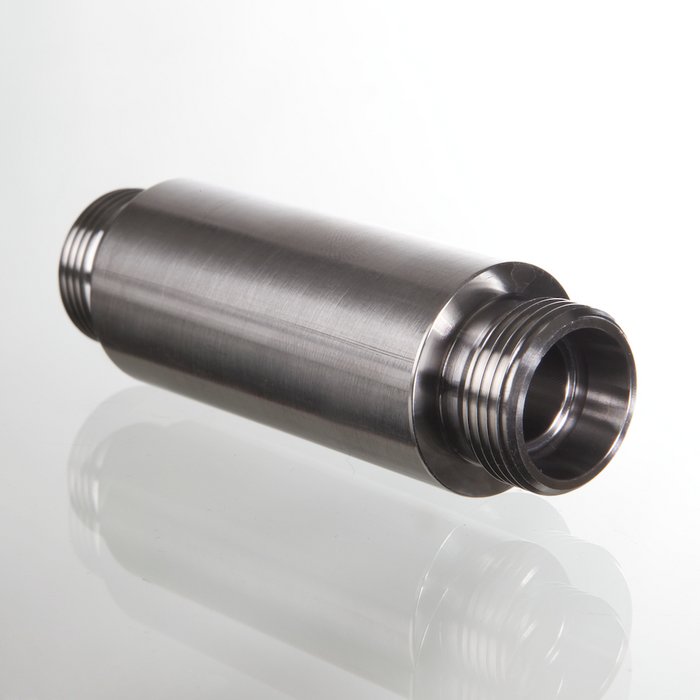

Переборочное ввариваемое резьбовое соединение
Соединение 2
Метрическая наружная резьба, цилиндрическая
Конструкция
прямые
_____
DIN 3912
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
нержавеющая сталь
| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
Ø D mm |
L1 mm |
L2 mm |
|---|---|---|---|---|---|---|
| XSE NW 04 HL VA | L | PN 315 | 6 | 18.0 | 70 | 56 |
| XSE NW 06 HL VA | L | PN 315 | 8 | 20.0 | 70 | 56 |
| XSE NW 08 HL VA | L | PN 315 | 10 | 22.0 | 72 | 58 |
| XSE NW 10 HL VA | L | PN 315 | 12 | 25.0 | 72 | 58 |
| XSE NW 13 HL VA | L | PN 315 | 15 | 28.0 | 84 | 70 |
| XSE NW 16 HL VA | L | PN 315 | 18 | 32.0 | 84 | 69 |
| XSE NW 20 HL VA | L | PN 160 | 22 | 36.0 | 88 | 73 |
| XSE NW 25 HL VA | L | PN 160 | 28 | 40.0 | 88 | 73 |
| XSE NW 32 HL VA | L | PN 160 | 35 | 50.0 | 92 | 71 |
| XSE NW 40 HL VA | L | PN 160 | 42 | 60.0 | 92 | 70 |
| XSE NW 03 HS VA | S | PN 630 | 6 | 20.0 | 74 | 60 |
| XSE NW 04 HS VA | S | PN 630 | 8 | 22.0 | 74 | 60 |
| XSE NW 06 HS VA | S | PN 630 | 10 | 25.0 | 74 | 59 |
| XSE NW 08 HS VA | S | PN 630 | 12 | 28.0 | 74 | 59 |
| XSE NW 10 HS VA | S | PN 630 | 14 | 30.0 | 88 | 72 |
| XSE NW 13 HS VA | S | PN 400 | 16 | 35.0 | 88 | 71 |
| XSE NW 16 HS VA | S | PN 400 | 20 | 38.0 | 92 | 71 |
| XSE NW 20 HS VA | S | PN 400 | 25 | 45.0 | 96 | 72 |
| XSE NW 25 HS VA | S | PN 400 | 30 | 50.0 | 100 | 73 |
| XSE NW 32 HS VA | S | PN 315 | 38 | 60.0 | 104 | 72 |
