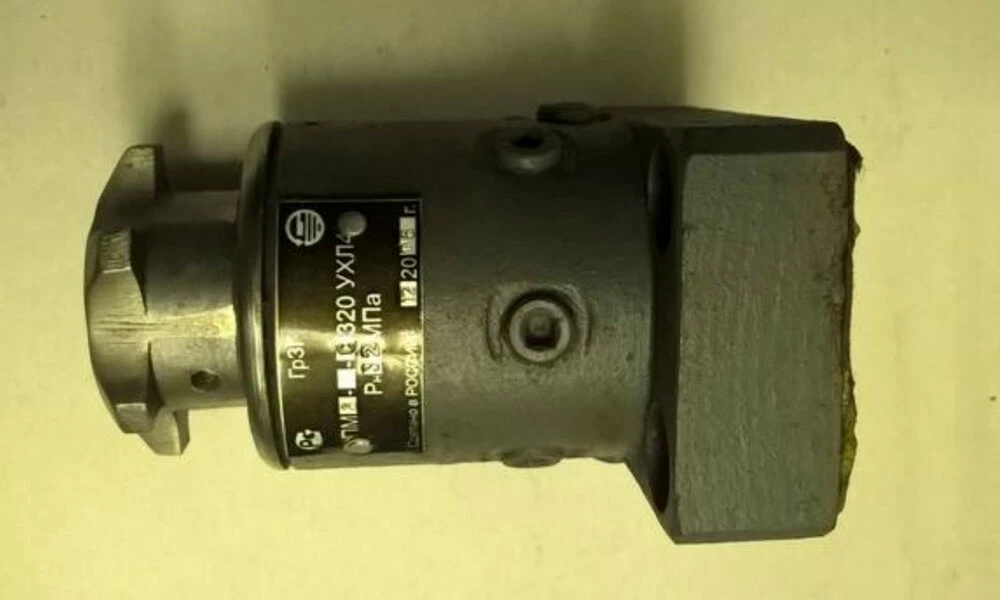

Переключатель манометра ПМ6-320
Переключатели манометра ПМ2.1-320, ПМ2.2-320, ПМ2.1-С320,
ПМ2.2-С320, ПМ6-320, ПМ6-С320, ЗМ2.1-320, ЗМ2.2-320, ЗМ2.1-С320,
ЗМ2.2-С320, ЗМ6-320, ЗМ6-С320 предназначены для применения в
гидросистемах станков и других машин для последовательного
подключения манометра к полостям, в которых необходимо замерить
давление с последующей его разгрузкой в сливную магистраль.
Дополнительная информация: манометры (подключаются к переключателю
манометров) предназначены для испытаний, поверки и настройки
приборов регулирования давления в гидросистемах, а также для
измерений в пределах установленной погрешности избыточного давления
рабочей жидкости.
Переключатели манометров ПМ2-320 и ПМ6-320 на номинальное давление
в 32 МПа нашли широкое применение в машиностроительной отраслях, в
отраслях автомобилестроения и тракторостроения. Переключатели
манометра используются в гидравлических системах измерения и
регулирования давления рабочей жидкости (обычно, это индустриальные
масла).
Переключатели манометров ПМ2, ПМ6 имеют следующие конструктивные
исполнения:
1. По присоединению:
- резьбовое:
ПМ 2.1-320 – с креплением на торцевой плоскости;
ПМ 2.2-320 – с креплением на боковой плоскости;
ПМ 6-320 - с фланцевым креплением;
- стыковое:
ПМ 2.1-С320 – с креплением на торцевой плоскости;
ПМ 2.2-С320 – с креплением на боковой плоскости;
ПМ 6-С320 - с креплением на вертикальной или горизонтальной
плоскости;
2. По числу точек замера давления:
ПМ2-1-320, ПМ2-2-320, ПМ2-1-С320,ПМ2-2-С320 – двухточечные;
ПМ6-320, ПМ6-С320 – шеститочечные.
3. Климатическое исполнение:
УХЛ4 – для районов с умеренным климатом;
О.4 – для районов с тропическим климатом.
Переключатели ПМ 2-1-320, ПМ 2-2-320, ПМ 2-1-С320, ПМ 2-2-С320, ПМ
6-320, ПМ 6-С320, ЗМ 2-1-320, ЗМ 2-2-320, ЗМ 2-1-С320, ЗМ 2-2-С320,
ЗМ 6-320, ЗМ 6-С320 работают на минеральных маслах с тонкостью
фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре
рабочей жидкости от +10 до +70 °С и температуре окружающей среды от
+1 до 55 °С.
Технические характеристики переключателей манометров ПМ2, ПМ6
Обозначение
Присоединение
Ном. давление настройки, МПа
Сила управления, Н
Число точек замера
Вид крепления
Масса, кг
Габаритные размеры, мм
Переключатель манометра ПМ2-1-320
(аналог устаревшего ЗМ2-1-320)
К 1/8"
32
60
2
Торцевое
1,35
73x60x60
Переключатель манометра ПМ2-2-320
(аналог устаревшего ЗМ2-2-320)
2
Боковое
1,35
73x60x60
Переключатель манометра ПМ6-320
(аналог устаревшего ЗМ6-320)
6
Фланцевое
1,5
101x70x70
Переключатель манометра ПМ2-1-С320
(аналог устаревшего ЗМ2-1-С320)
Стыковое
2
Торцевое
1,35
73x60x60
Переключатель манометра ПМ2-2-С320
(аналог устаревшего ЗМ2-2-С320)
2
Боковое
1,35
73x60x60
Переключатель манометра ПМ6-С320
(аналог устаревшего ЗМ6-320)
6
C креплением на вертикальной или горизонтальной плоскости
1,5
101x70x70
Габаритные и присоединительные размеры переключателей
манометров
ПМ6
Переключатель ПМ6-320
Переключатель ПМ6-С320
Пример расшифровки условного обозначения переключателя манометров
ПМ6-С320 УХЛ4:
переключатель манометра с шестью точками замера давления, со
стыковым креплением, рассчитанный на номинальное давление в 32 МПа,
климатическое исполнение для районов с умеренным и холодным
климатом, категория размещения 4
