Планетарный привод Шумахер

Механизм привода режущего аппарата – планетарный привод Шумахер выгодно отличается от массово применяемых МКШ и других приводов как по надежности так и по скорости резания., что сказывается  на эксплуатационных свойствах сельскохозяйственной техники.

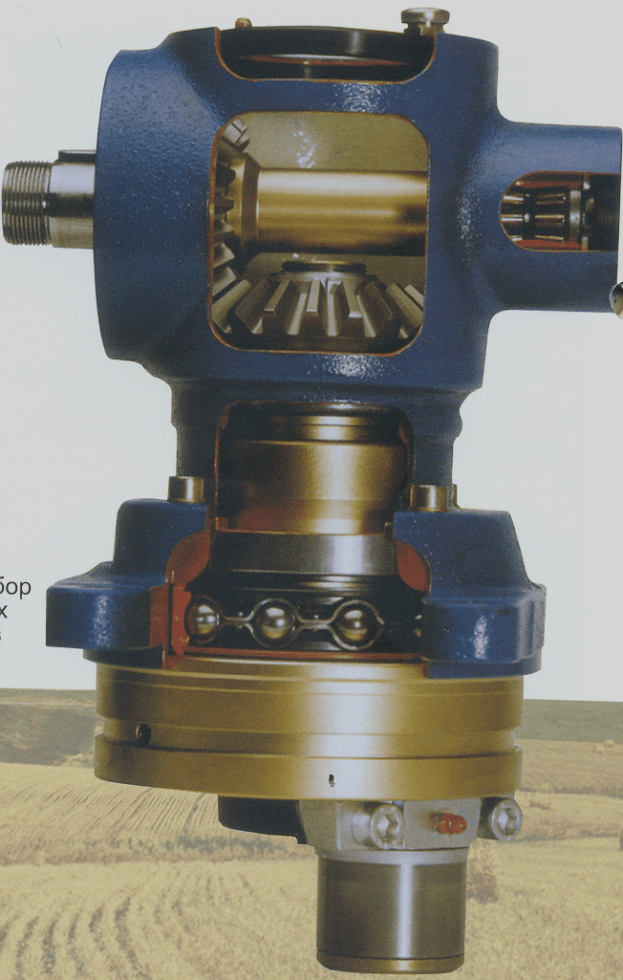

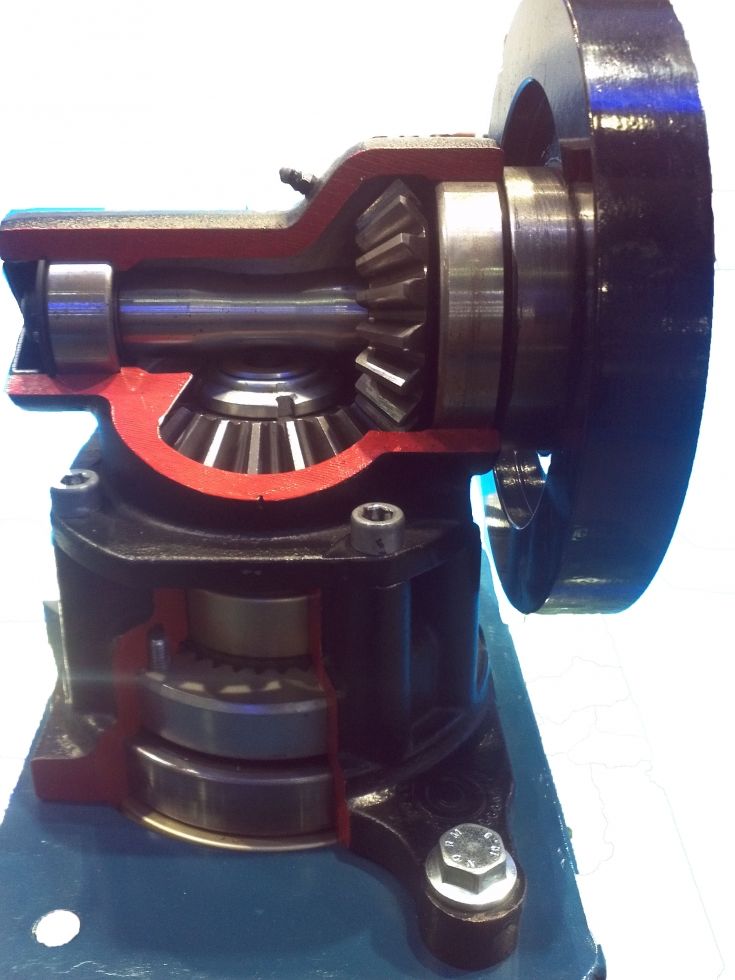

Планетарный механизм привода режущего аппарата выполнен в виде преобразованного планетарного редуктора с прямолинейным возвратно-поступательным движением рабочей пяты.

Планетарный привод ножа предназначен для для преобразования вращательного движения шкива в возвратно-поступательное движение ползуна соединенного с режущим аппаратом жатвенной части жатки.  В планетарном приводе используются планетарные передачи ,которые производят только продольное движение ножа в горизонтальной плоскости, тем  самым отсутствует вертикальная составляющая хода головки ножа (к примеру на МКШ) что позволяет значительно снизить шум ,вибрацию ,нагрузки на головку ножа, и увеличить скорость резания.(Максимальное количество ходов на МКШ 400 ходов в минуту  а на ПРШ до 650 ходов в минуту).

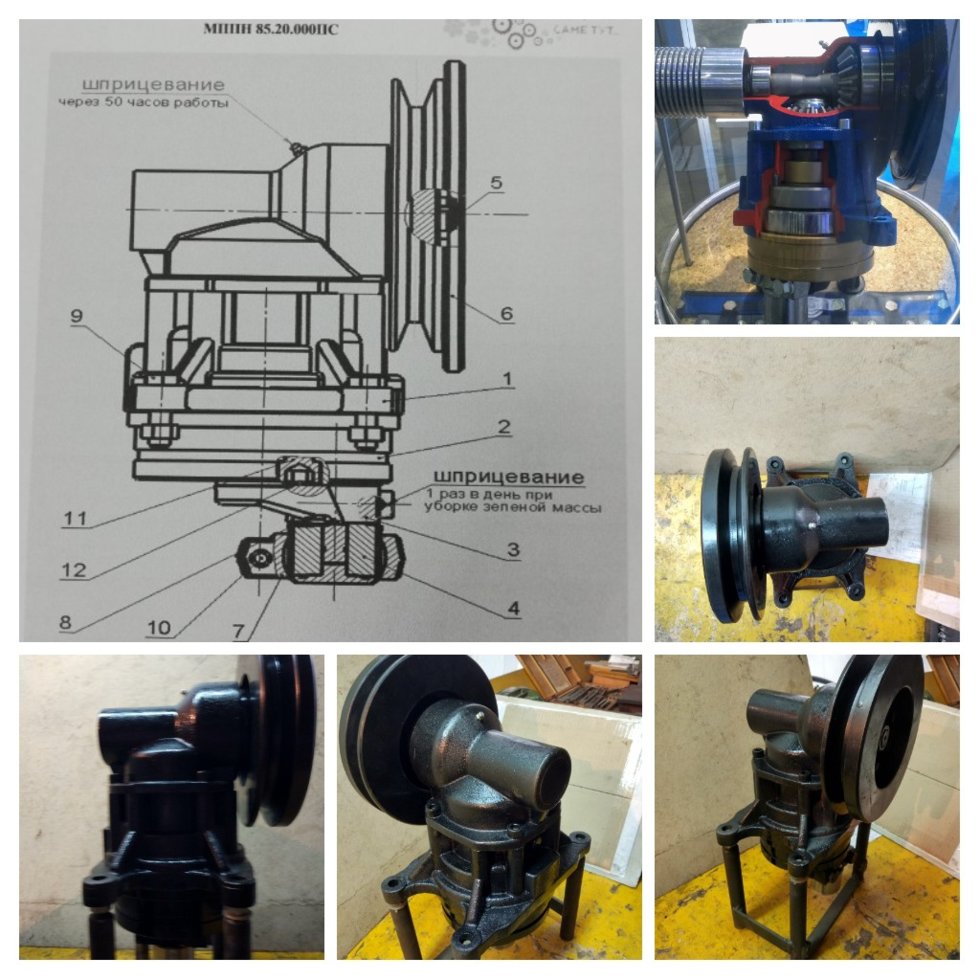

Технические характеристики планетарного привода Шумахер

• Номинальная частота вращения   об/мин                                   600
• Передаточное число                                                                  0,9
• Вес                                              кг                                          27.1
• Головка привода                          мм                                         27
• Ход ползуна                                 мм                                         85

Планерный редуктор выпускают : Россия (г.Стерлитамак),завод Сегмент Украина ,ОАО «Симферопольсельмаш» и фирма Шумахер (Германия). Согласно проведенных испытаний Тульским комбайновым заводом качество представленных на испытание образцов выглядит следующим образом:

Как показывает практика использования планетарных приводов для высокой надежности привода необходимо обеспечить надежную смазку  планетарного редуктора и высокоточное изготовление планетарных шестерен. Самым надежным редуктором является планетарный привод производства Германии.

Сочетание высоко эффективного планетарного редуктора с уникально простой системой быстрого реза позволяет значительно увеличить скорости резания, снизить потери мощности на режущем аппарата ,тем самым  увеличив надежность жатки.

Режущие сегменты изготовлены из высокопрочной легированной стали с закалкой ТВЧ до твердости 54…56 HRC. Применение укрупненного зуба в зоне резания, наряду с уменьшением угла атаки, позволяет получить острозаточенный профиль зуба , что значительно снижает усилие резания, предотвращает забивание ножевого створа, обеспечивает плавность работы.

Использование горячей формообразующей штамповки зубьев сегмента в оптимальном температурном интервале, позволило стабилизировать внутреннюю структуру металла, повысить прочностные характеристики и износостойкость а также ресурс эксплуатации режущего аппарата.

Палец противорез двойной штампосварной выполнен из высокопрочной легированной стали в виде трех пластин: большого и малого ножей и силовой опоры. Технологическое обеспечение высокой точности размерной компоновки пальца относительно ножевого бруса позволяет быстро и надежно установить пальцы в рабочий агрегат с соблюдением необходимых параметров сопряжения с ножевым полотном, исключает необходимость регулировки зазора в ножевом створе и пластине противорезания. В процессе эксплуатации допускается восстановительная подточка ножевого створа.

Режущий аппарат с использованием штампосварных пальцев-противорезов используется практически для всех культур и особенно хорош при уборке высоковлажных, полеглых культур в сложных климатических условиях. Эффективность режущего аппарата быстрого среза превышает существующие аналоги на 30% по производительности.

Купить планетарный привод Шумахер, а также жатки для уборки подсолнуха, тележки для перевозки жаток и другое сельхозоборудование можно в нашем магазине по ценам производителя ТД «МАПК».
