Область применения
Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.
Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Внутренний конус 24°
Остаточное давление:
Возможно соединение под остаточным давлением
Материал
Сталь
Защита поверхности
Гальваническое покрытие

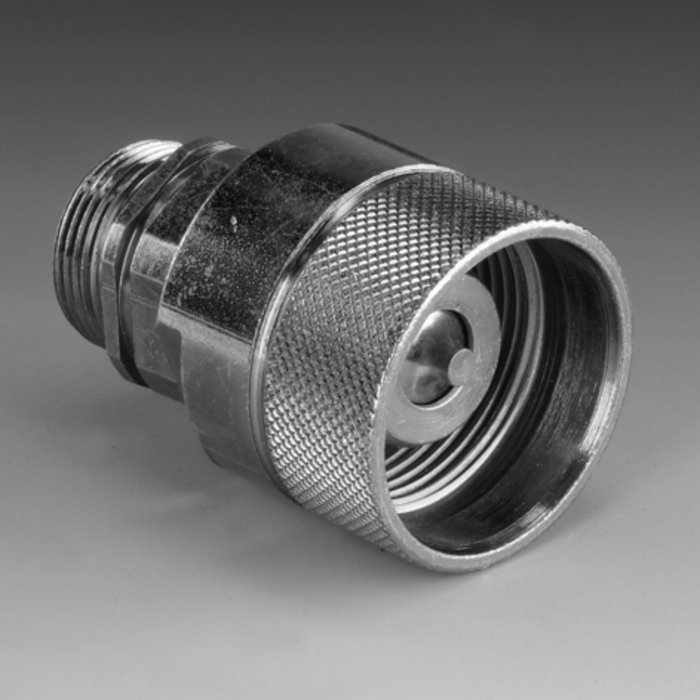

Резьбовые муфты рассчитаны на высокие давления и сильные
импульсы давления.
Только рекомендуется выполнять соединения одного производителя.
| Наименование | Типоразмер | DN* | Серия | Рабочее давление bar |
Соединительная резьба | Резьба муфты | Для наружного Ø трубы mm |
Температура минерального масла min. °C |
Температура минерального масла макс. °C |
SF подсоед.* |
|---|---|---|---|---|---|---|---|---|---|---|
| SKL 04 HL 1 | 1 | 4 | L | 315.0 | M 12x1,5 | Rd. 24 x 2 | 6 | -25 | 100 | 4 |
| SKL 06 HL 1 | 1 | 6 | L | 315.0 | M 14x1,5 | Rd. 24 x 2 | 8 | -30 | 100 | 4 |
| SKL 06 HL 2 | 2 | 6 | L | 315.0 | M 14x1,5 | Rd. 28 x 2 | 8 | -30 | 100 | 4 |
| SKL 06 HL 3 | 3 | 6 | L | 300.0 | M 14x1,5 | Rd. 36 x 2 | 8 | -30 | 100 | 4 |
| SKL 08 HL 2 | 2 | 8 | L | 315.0 | M 16x1,5 | Rd. 28 x 2 | 10 | -30 | 100 | 4 |
| SKL 08 HL 3 | 3 | 8 | L | 300.0 | M 16x1,5 | Rd. 36 x 2 | 10 | -30 | 100 | 4 |
| SKL 10 HL 3 | 3 | 10 | L | 300.0 | M 18x1,5 | Rd. 36 x 2 | 12 | -30 | 100 | 4 |
| SKL 10 HL 4 | 4 | 10 | L | 250.0 | M 18x1,5 | Rd. 42 x 2 | 12 | -30 | 100 | 4 |
| SKL 13 HL 3 | 3 | 12 | L | 300.0 | M 22x1,5 | Rd. 36 x 2 | 15 | -30 | 100 | 4 |
| SKL 13 HL 4 | 4 | 12 | L | 250.0 | M 22x1,5 | Rd. 42 x 2 | 15 | -30 | 100 | 4 |
| SKL 16 HL 3 | 3 | 16 | L | 300.0 | M 26x1,5 | Rd. 36 x 2 | 18 | -30 | 100 | 4 |
| SKL 16 HL 4 | 4 | 16 | L | 250.0 | M 26x1,5 | Rd. 42 x 2 | 18 | -30 | 100 | 4 |
| SKL 16 HL 5 | 5 | 16 | L | 250.0 | M 26x1,5 | Rd. 48 x 3 | 18 | -30 | 100 | 4 |
| SKL 20 HL 5 | 5 | 19 | L | 250.0 | M 30x2 | Rd. 48 x 3 | 22 | -30 | 100 | 4 |
| SKL 25 HL 5 | 5 | 25 | L | 250.0 | M 36x2 | Rd. 48 x 3 | 28 | -30 | 100 | 4 |
| SKL 32 HL 5 | 5 | 31 | L | 250.0 | M 45x2 | Rd. 48 x 3 | 35 | -30 | 100 | 4 |
| SKL 32 HL 6 | 6 | 31 | L | 160.0 | M 45x2 | Rd. 70 x 3 | 35 | -25 | 100 | 4 |
| SKL 40 HL 6 | 6 | 38 | L | 160.0 | M 52x2 | Rd. 70 x 3 | 42 | -25 | 100 | 4 |
| SKL 04 HS 1 | 1 | 4 | S | 400.0 | M 16x1,5 | Rd. 24 x 2 | 8 | -25 | 100 | 4 |
| SKL 06 HS 1 | 1 | 6 | S | 400.0 | M 18x1,5 | Rd. 24 x 2 | 10 | -25 | 100 | 4 |
| SKL 06 HS 2 | 2 | 6 | S | 325.0 | M 18x1,5 | Rd. 28 x 2 | 10 | -30 | 100 | 4 |
| SKL 06 HS 3 | 3 | 6 | S | 300.0 | M 18x1,5 | Rd. 36 x 2 | 10 | -30 | 100 | 4 |
| SKL 08 HS 2 | 2 | 8 | S | 325.0 | M 20x1,5 | Rd. 28 x 2 | 12 | -30 | 100 | 4 |
| SKL 08 HS 3 | 3 | 8 | S | 300.0 | M 20x1,5 | Rd. 36 x 2 | 12 | -30 | 100 | 4 |
| SKL 10 HS 3 | 3 | 10 | S | 300.0 | M 22x1,5 | Rd. 36 x 2 | 14 | -30 | 100 | 4 |
| SKL 10 HS 4 | 4 | 10 | S | 250.0 | M 22x1,5 | Rd. 42 x 2 | 14 | -25 | 125 | 4 |
| SKL 13 HS 3 | 3 | 12 | S | 300.0 | M 24x1,5 | Rd. 36 x 2 | 16 | -30 | 100 | 4 |
| SKL 13 HS 4 | 4 | 12 | S | 250.0 | M 24x1,5 | Rd. 42 x 2 | 16 | -30 | 100 | 4 |
| SKL 16 HS 3 | 3 | 16 | S | 300.0 | M 30x2 | Rd. 36 x 2 | 20 | -25 | 125 | 4 |
| SKL 16 HS 4 | 4 | 16 | S | 250.0 | M 30x2 | Rd. 42 x 2 | 20 | -30 | 100 | 4 |
| SKL 16 HS 5 | 5 | 16 | S | 250.0 | M 30x2 | Rd. 48 x 3 | 20 | -30 | 100 | 4 |
| SKL 20 HS 5 | 5 | 19 | S | 250.0 | M 36x2 | Rd. 48 x 3 | 25 | -30 | 100 | 4 |
| SKL 25 HS 5 | 5 | 25 | S | 250.0 | M 42x2 | Rd. 48 x 3 | 30 | -30 | 100 | 4 |
| SKL 25 HS 6 | 6 | 25 | S | 250.0 | M 42x2 | Rd. 70 x 3 | 30 | -30 | 100 | 4 |
| SKL 32 HS 6 | 6 | 31 | S | 250.0 | M 52x2 | Rd. 70 x 3 | 38 | -30 | 100 | 4 |
