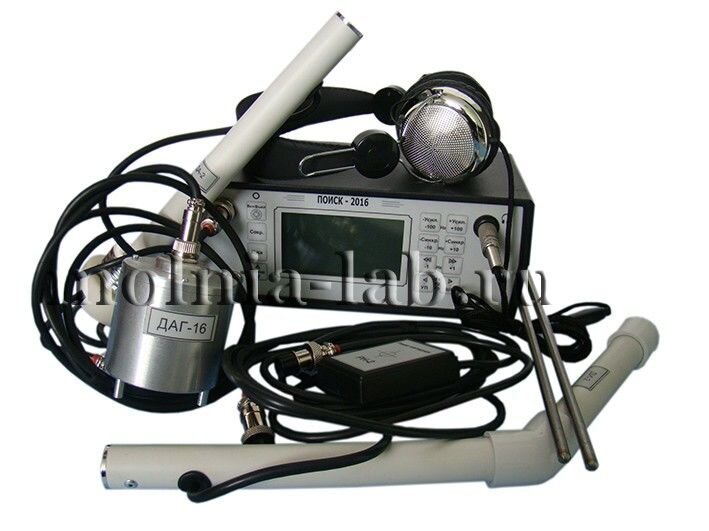

Поисковый приемник ПОИСК-2016

Поисковое оборудование украинского производства. Доступные цены, доставка по Украине и СНГ.

Назначение поискового приемника ПОИСК-20016

Приемник ПОИСК-2006м (в дальнейшем - приемник) предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

Приемник может быть использован:

• для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);
• для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
• для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
• определения мест плохого контакта оболочки с кабельной муфтой;
• определения трассы кабеля и поиска места повреждения индукционным методом;
• определения глубины залегания кабеля;
• определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом;
• определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.

Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:

• емкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ.
• при зарядном напряжении 5-10 кВ;
• частота импульсов 0,2-1 Гц.

Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ.

Для определения повреждений типа ИП - емкость накопителя может быть снижена до 1-5 мкФ.

Кроме этого для трассировки испытуемого кабеля ( т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц ( например, генератор ГЗЧ-2500).

Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500)/

Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания.

Технические данные ПОИСК-2016

Общие данные

• Методы поиска повреждения – электроакустический импульсный и индукционный
• Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах)
• Наибольшая глубина залегания кабеля при определении его трассы, м, - 10
• Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более, - ±0,05
• Наибольшая глубина залегания кабеля при поиске повреждений:

- электроакустическим методом, м, – 5;

- индукционным методом (режим «петли») - 3;

• Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:

- электроакустическим методом, м, - ±0,25;

- индукционным методом (режим «петли») м, - ±1

Параметры усилителя акустики

• Коэффициент усиления дБ – регулируемый от 0 до 100
• Количество ступеней регулировки - 100
• Полоса пропускания по уровню 3 дБ, Гц – 150 –3000
• Входное сопротивление, МОм, - 1
• Уровень шумов (размах), приведенный к входу, мкВ, не более - 6

Параметры усилителя синхронизации

• Коэффициент усиления усилителя дБ – регулируемый от 0 до 66
• Количество ступеней регулировки - 66
• Полоса пропускания по уровню -3 дБ, кГц – от 1 до 20
• Чувствительность к импульсному магнитному полю, мА/м, не менее - 5

Параметры индукционного приемника

• Частоты настройки, Гц, 160 до 10000
• Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50
• Полоса пропускания цифрового фильтра, Гц, не более:

- по уровню -3 дБ: 9

- по уровню -20 дБ: 10

Источник питания – 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А∙ч.

• Номинальное напряжение питания, В 6
• Потребляемый ток , мА, 70-190
• Продолжительность работы без подзарядки, час, 10 - 20

В приемнике имеется возможность оперативного контроля напряжения питания.

Приемник комплектуется адаптером зарядного устройства с питанием от сети 220В/50Гц.

Время заряда полностью разряженного аккумулятора – 10-12 часов.

Габаритные размеры и масса приведены в таблице:

Приемник с принадлежностями переносится и эксплуатируется в двух укладочных сумках. Общий вес приемника в комплекте – не более 2 кг.

Чтобы купить поисковое, измерительное или испытательное оборудование от производителя, обращайтесь к менеджерам нашей компании. Номера телефонов указаны на нашем сайте.
