Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Внутренний конус 24°
Форма уплотнения 2
Внутренний конус 24°
Модель

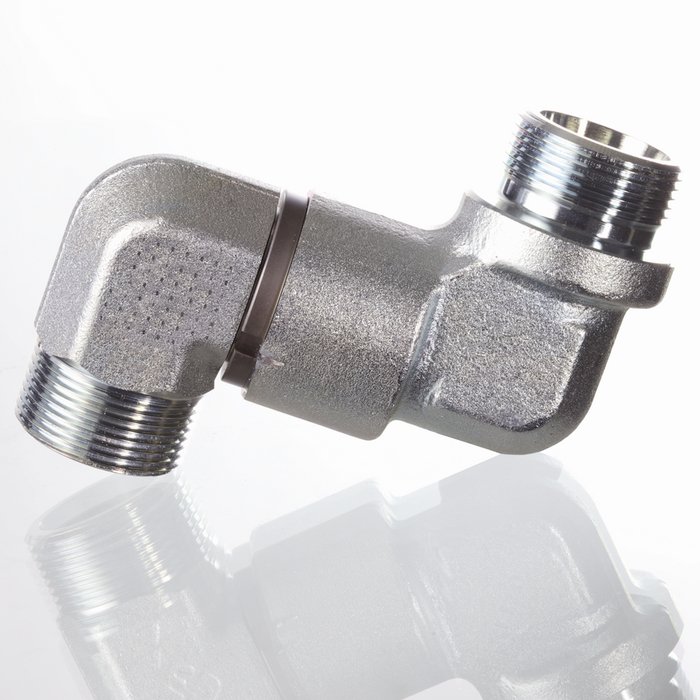

Поворотное резьбовое соединение
Соединение 2
Метрическая наружная резьба, цилиндрическая
Конструкция
Двойной угол 90°
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие

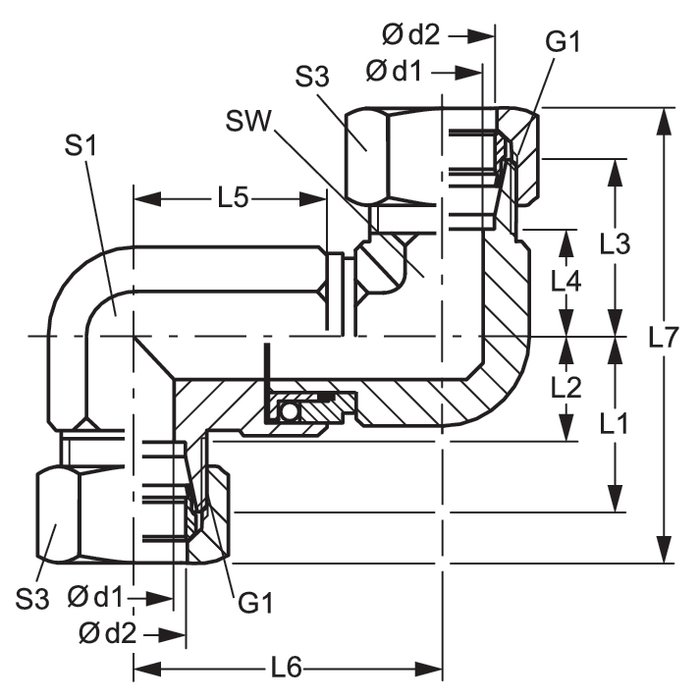

| Наименование | Серия | Рабочее давление, бар | Ø d1 mm |
Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
L6 mm |
L7 mm |
SW mm |
S1 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DG D NW 08 HS | S | PN 250 | 9.5 | 12 | M 20 x 1.5 | 29.0 | 21.5 | 34.0 | 26.5 | 39.5 | 53.0 | 81.0 | 24 | 22 | 24 |
| DG D NW 13 HS | S | PN 250 | 9.5 | 16 | M 24 x 1.5 | 33.0 | 24.5 | 34.0 | 25.5 | 39.5 | 53.0 | 87.0 | 24 | 22 | 30 |
| DG D NW 16 HS | S | PN 250 | 16.0 | 20 | M 30 x 2 | 37.0 | 26.5 | 50.0 | 39.5 | 56.5 | 76.0 | 109.0 | 32 | 36 | 36 |
| DG D NW 20 HS | S | PN 250 | 16.0 | 25 | M 36 x 2 | 42.0 | 30.0 | 50.0 | 38.0 | 56.5 | 76.0 | 116.0 | 32 | 36 | 46 |
| DG D NW 25 HS | S | PN 250 | 26.0 | 30 | M 42 x 2 | 49.0 | 35.5 | 58.0 | 44.5 | 65.0 | 92.5 | 133.0 | 50 | 50 | 50 |
| DG D NW 32 HS | S | PN 250 | 26.0 | 38 | M 52 x 2 | 57.0 | 41.0 | 58.0 | 42.0 | 65.0 | 92.5 | 145.0 | 50 | 50 | 60 |
