Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Внутренний конус 24°
Форма уплотнения 2
Внутренний конус 24°
Модель

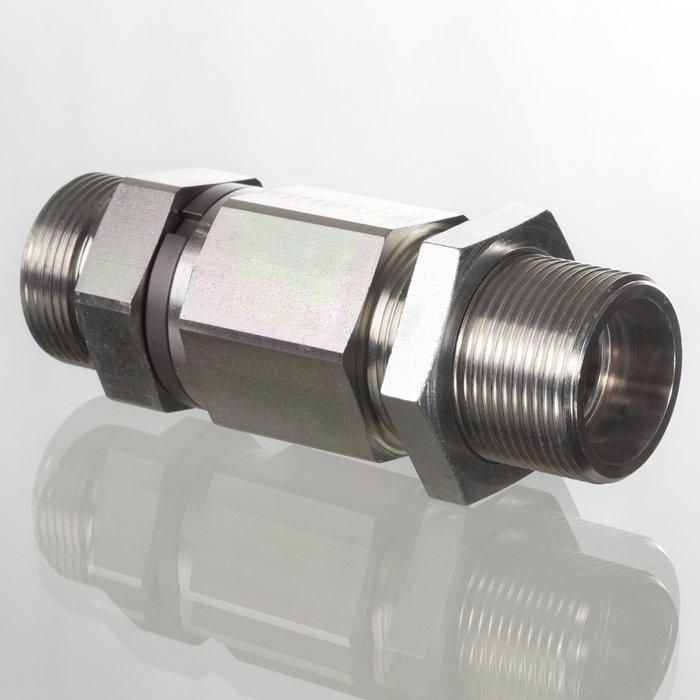

Поворотное резьбовое соединение (переборочный соединитель)
Соединение 2
Метрическая наружная резьба, цилиндрическая
Дополнение к модели
Шарикоподшипник
Конструкция
прямые
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие
| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DGS NW 03 HS | S | PN 250 | 6 | M 14 x 1.5 | 23 | 49 | 16.0 | 42.0 | 5.0 | 22 | 17 | 19 | 17 |
| DGS NW 04 HS | S | PN 250 | 8 | M 16 x 1.5 | 23 | 49 | 16.0 | 42.0 | 5.0 | 22 | 17 | 22 | 19 |
| DGS NW 08 HS | S | PN 250 | 12 | M 20 x 1.5 | 23 | 60 | 15.5 | 52.5 | 5.0 | 30 | 24 | 27 | 24 |
| DGS NW 13 HS | S | PN 250 | 16 | M 24 x 1.5 | 26 | 60 | 17.5 | 51.5 | 5.0 | 30 | 27 | 32 | 30 |
| DGS NW 16 HS | S | PN 250 | 20 | M 30 x 2 | 39 | 76 | 28.5 | 65.5 | 15.0 | 41 | 36 | 41 | 36 |
| DGS NW 20 HS | S | PN 250 | 25 | M 36 x 2 | 42 | 78 | 30.0 | 66.0 | 15.0 | 41 | 41 | 46 | 46 |
| DGS NW 25 HS | S | PN 250 | 30 | M 42 x 2 | 44 | 89 | 30.5 | 75.5 | 15.0 | 60 | 46 | 50 | 50 |
| DGS NW 32 HS | S | PN 250 | 38 | M 52 x 2 | 47 | 92 | 31.0 | 76.0 | 15.0 | 60 | 55 | 65 | 60 |
