Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Форма E
Соединение 2
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2
Внутренний конус 24°
Модель

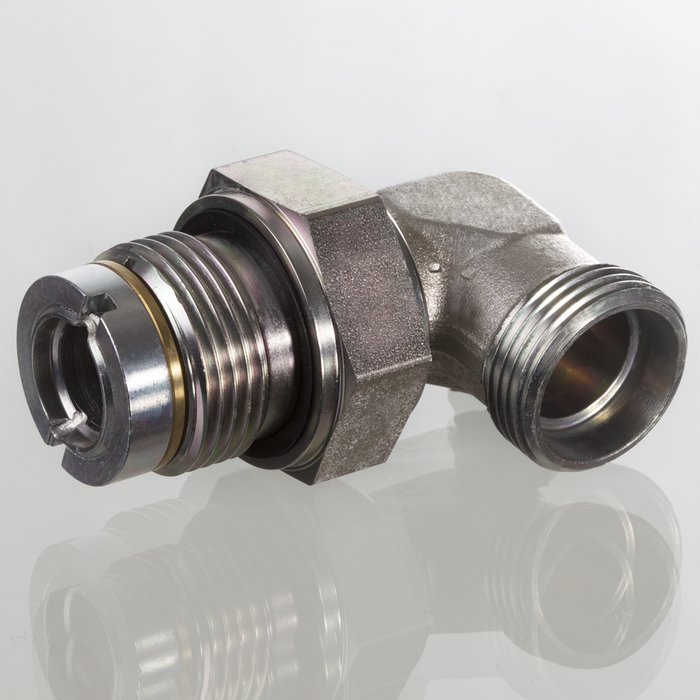

Поворотное резьбовое соединение (ввертное соединение)
Дополнение к модели
Подшипник скольжения
Конструкция
Угол 90°
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие

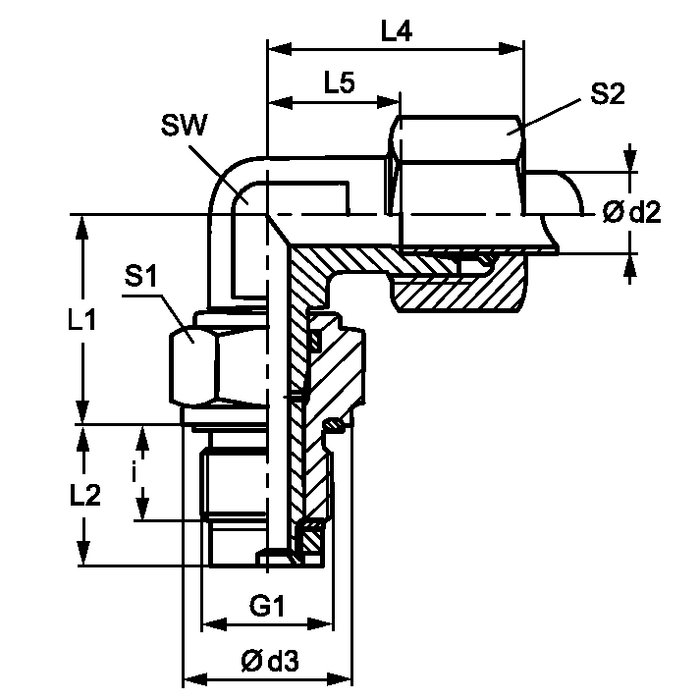

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G1 | d3 mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L5 mm |
SW mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GVM 90 NW 04 HL 14 | L | PN 40 | 6 | M 14 x 1.5 | 19 | 12 | 20.0 | 18.0 | 27 | 12.0 | 12 | 19 | 14 |
| GVM 90 NW 08 HL 18 | L | PN 40 | 10 | M 18 x 1,5 | 24 | 12 | 26.0 | 18.0 | 30 | 15.0 | 14 | 24 | 19 |
| GVM 90 NW 10 HL 22 | L | PN 40 | 12 | M 22 x 1.5 | 27 | 14 | 27.0 | 21.0 | 32 | 17.0 | 17 | 27 | 22 |
| GVM 90 NW 13 HL 27 | L | PN 40 | 15 | M 27 x 2 | 32 | 16 | 33.0 | 24.0 | 36 | 21.0 | 19 | 32 | 27 |
| GVM 90 NW 16 HL 33 | L | PN 40 | 18 | M 33 x 2 | 40 | 18 | 37.5 | 27.5 | 40 | 23.5 | 27 | 41 | 32 |
| GVM 90 NW 20 HL 33 | L | PN 40 | 22 | M 33 x 2 | 40 | 18 | 39.5 | 27.5 | 44 | 27.5 | 27 | 41 | 36 |
| GVM 90 NW 25 HL 42 | L | PN 40 | 28 | M 42 x 2 | 50 | 20 | 44.0 | 31.0 | 47 | 30.5 | 36 | 50 | 41 |
| GVM 90 NW 32 HL 48 | L | PN 40 | 35 | M 48 x 2 | 55 | 22 | 54.0 | 35.0 | 56 | 34.5 | 41 | 55 | 50 |
| GVM 90 NW 03 HS 14 | S | PN 100 | 6 | M 14 x 1.5 | 19 | 12 | 21.0 | 18.0 | 31 | 16.0 | 12 | 19 | 17 |
| GVM 90 NW 06 HS 18 | S | PN 100 | 10 | M 18 x 1,5 | 24 | 12 | 27.0 | 18.0 | 34 | 17.5 | 17 | 24 | 22 |
| GVM 90 NW 08 HS | S | PN 100 | 12 | M 18 x 1,5 | 27 | 14 | 28.0 | 21.0 | 38 | 21.5 | 17 | 27 | 24 |
| GVM 90 NW 08 HS 22 | S | PN 100 | 12 | M 22 x 1.5 | 27 | 14 | 28.0 | 32.0 | 38 | 21.5 | 17 | 27 | 24 |
| GVM 90 NW 13 HS 27 | S | PN 100 | 16 | M 27 x 2 | 32 | 16 | 34.0 | 24.0 | 43 | 24.5 | 24 | 32 | 30 |
| GVM 90 NW 16 HS 33 | S | PN 100 | 20 | M 33 x 2 | 40 | 18 | 39.5 | 27.5 | 48 | 26.5 | 27 | 41 | 36 |
| GVM 90 NW 20 HS | S | PN 100 | 25 | M 33 x 2 | 40 | 18 | 42.5 | 27.5 | 54 | 30.0 | 36 | 41 | 46 |
| GVM 90 NW 25 HS | S | PN 100 | 30 | M 42 x 2 | 50 | 20 | 48.0 | 31.0 | 62 | 35.5 | 41 | 50 | 50 |
| GVM 90 NW 32 HS | S | PN 100 | 38 | M 48 x 2 | 55 | 22 | 55.0 | 35.0 | 72 | 41.0 | 50 | 55 | 60 |
