Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Внутренний конус 24°
Форма уплотнения 2
Внутренний конус 24°
Модель

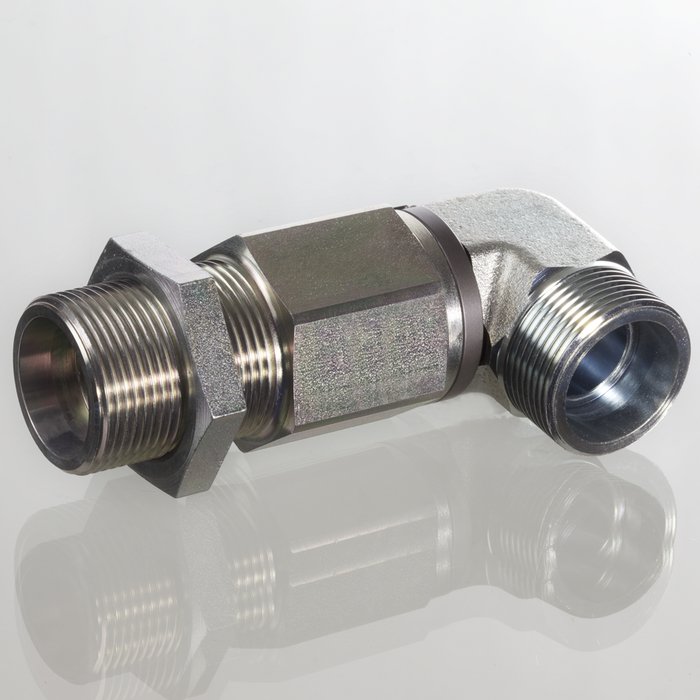

Поворотное резьбовое соединение (переборочный соединитель)
Соединение 2
Метрическая наружная резьба, цилиндрическая
Дополнение к модели
Шарикоподшипник
Конструкция
Угол 90°
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие

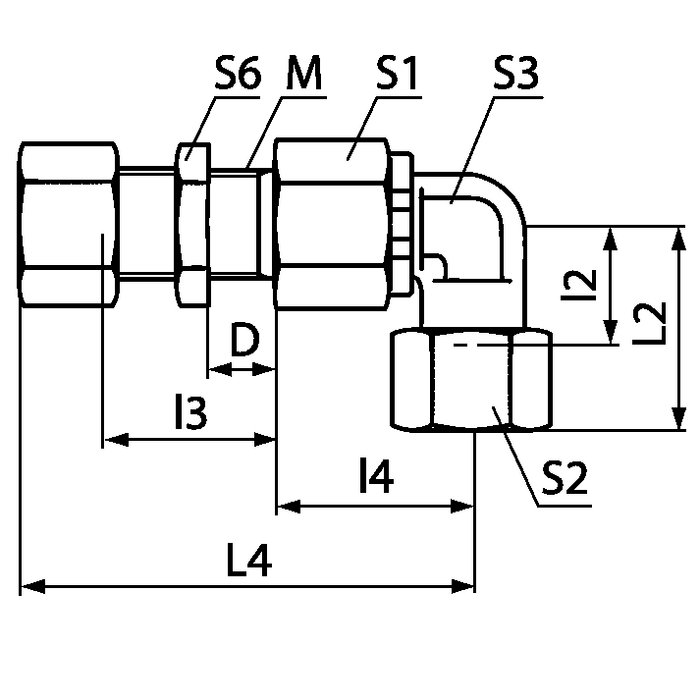

| Наименование | Серия | Рабочее давление, бар | Наружный Ø трубы mm |
M | D mm |
L2 mm |
l2 mm |
l3 mm |
L4 mm |
l4 mm |
S1 | S3 | S6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DGS 90 NW03 HS | S | PN 250 | 6 | M 14 x 1.5 | 5 | 31 | 16.0 | 16.0 | 70.0 | 39.5 | 22 | 17 | 19 |
| DGS 90 NW04 HS | S | PN 250 | 8 | M 16 x 1.5 | 5 | 32 | 17.0 | 16.0 | 70.0 | 39.5 | 22 | 17 | 22 |
| DGS 90 NW08 HS | S | PN 250 | 12 | M 20 x 1.5 | 5 | 38 | 21.5 | 15.5 | 83.0 | 51.0 | 30 | 22 | 27 |
| DGS 90 NW13 HS | S | PN 250 | 16 | M 24 x 1.5 | 5 | 43 | 24.5 | 17.5 | 85.0 | 49.0 | 30 | 22 | 32 |
| DGS 90 NW16 HS | S | PN 250 | 20 | M 30 x 2 | 15 | 48 | 26.5 | 28.5 | 117.5 | 67.0 | 41 | 36 | 41 |
| DGS 90 NW20 HS | S | PN 250 | 25 | M 36 x 2 | 15 | 54 | 30.0 | 30.0 | 119.5 | 65.0 | 41 | 36 | 46 |
| DGS 90 NW25 HS | S | PN 250 | 30 | M 42 x 2 | 15 | 62 | 35.5 | 30.5 | 140.0 | 82.5 | 60 | 50 | 50 |
| DGS 90 NW32 HS | S | PN 250 | 38 | M 52 x 2 | 15 | 72 | 41.0 | 31.0 | 142.0 | 80.5 | 60 | 50 | 65 |
