Область применения

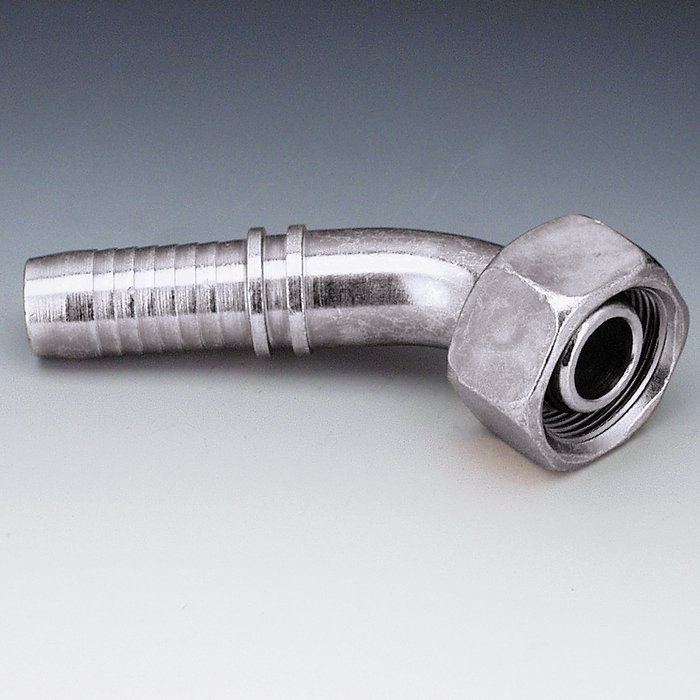

Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Соединение 1
Метрическая гаечная резьба
Форма уплотнения 1
Наружный конус 24° с кольцом круглого сечения
Сокращение
DKOS
_____
ISO 8434-1
Серия
Тяжелый
Материал
Сталь
Защита поверхности
Гальваническое покрытие

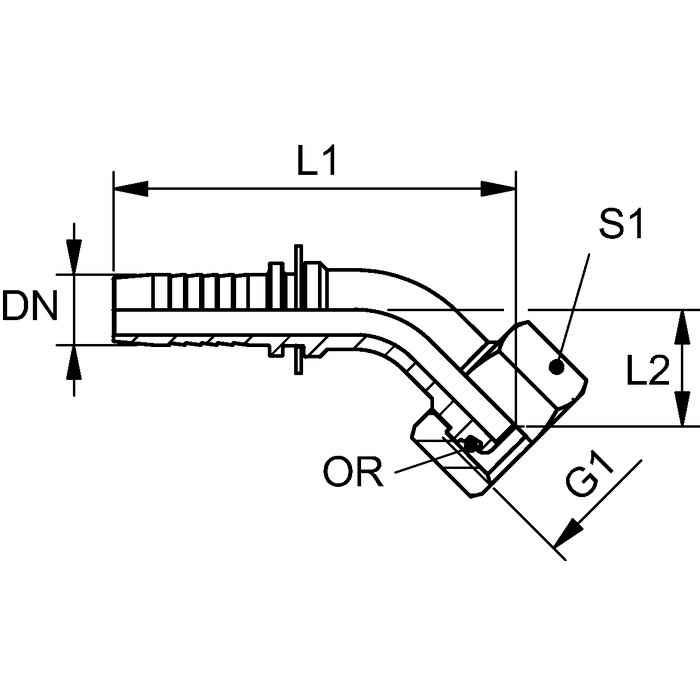

| Наименование | DN | Размер | Дюймы | G1 | Рабочее давление bar |
Для наружного Ø трубы mm |
L1 mm |
L2 mm |
S1 | Кольцо круглого сечения |
|---|---|---|---|---|---|---|---|---|---|---|
| PN 04 AOS 45 | 5 | 3 | 3/16" | M 16 x 1.5 | 630.0 | 8 | 56.5 | 15.5 | 19 | 6.0 x 1.5 |
| PN 04 AOS 06 45 | 5 | 3 | 3/16" | M 18 x 1,5 | 630.0 | 10 | 58.0 | 17.0 | 22 | 7.0 x 2.0 |
| PN 06 AOS 03 45 | 6 | 4 | 1/4" | M 14 x 1.5 | 630.0 | 6 | 64.5 | 16.5 | 17 | 4.0 x 1.5 |
| PN 06 AOS 04 45 | 6 | 4 | 1/4" | M 16 x 1.5 | 630.0 | 8 | 64.5 | 16.5 | 19 | 6.0 x 1.5 |
| PN 06 AOS 45 | 6 | 4 | 1/4" | M 18 x 1,5 | 630.0 | 10 | 65.0 | 17.0 | 22 | 7.5 x 1.5 |
| PN 06 AOS 08 45 | 6 | 4 | 1/4" | M 20 x 1.5 | 630.0 | 12 | 67.5 | 18.0 | 24 | 9.0 x 1.5 |
| PN 08 AOS 06 45 | 8 | 5 | 5/16" | M 18 x 1,5 | 630.0 | 10 | 64.0 | 17.0 | 22 | 7.5 x 1.5 |
| PN 08 AOS 45 | 8 | 5 | 5/16" | M 20 x 1.5 | 630.0 | 12 | 67.5 | 18.0 | 24 | 9.0 x 1.5 |
| PN 10 AOS 06 45 | 10 | 6 | 3/8" | M 18 x 1,5 | 630.0 | 10 | 72.0 | 21.0 | 22 | 7.5 x 1.5 |
| PN 10 AOS 08 45 | 10 | 6 | 3/8" | M 20 x 1.5 | 630.0 | 12 | 73.0 | 20.0 | 24 | 9.0 x 1.5 |
| PN 10 AOS 45 | 10 | 6 | 3/8" | M 22 x 1.5 | 630.0 | 14 | 73.5 | 20.5 | 27 | 10.0 x 2.0 |
| PN 10 AOS 13 45 | 10 | 6 | 3/8" | M 24 x 1.5 | 420.0 | 16 | 81.0 | 21.0 | 30 | 12.0 x 2.0 |
| PN 13 AOS 10 45 | 12 | 8 | 1/2" | M 22 x 1.5 | 420.0 | 14 | 81.0 | 27.5 | 27 | 10.0 x 2.0 |
| PN 13 AOS 45 | 12 | 8 | 1/2" | M 24 x 1.5 | 420.0 | 16 | 82.0 | 21.0 | 30 | 12.0 x 2.0 |
| PN 16 AOS 13 45 | 16 | 10 | 5/8" | M 24 x 1.5 | 420.0 | 16 | 85.5 | 27.5 | 30 | 12.0 x 2.0 |
| PN 16 AOS 45 | 16 | 10 | 5/8" | M 30 x 2 | 420.0 | 20 | 98.5 | 27.5 | 36 | 16.0 x 2.5 |
| PN 16 AOS 20 45 | 16 | 10 | 5/8" | M 36 x 2 | 420.0 | 25 | 103.0 | 30.5 | 46 | 20.0 x 2.5 |
| PN 20 AOS 16 45 | 19 | 12 | 3/4" | M 30 x 2 | 420.0 | 20 | 109.0 | 30.0 | 36 | 16.0 x 2.5 |
| PN 20 AOS 45 | 19 | 12 | 3/4" | M 36 x 2 | 420.0 | 25 | 109.5 | 30.5 | 46 | 20.0 x 2.5 |
| PN 20 AOS 45 SW41 | 19 | 12 | 3/4" | M 36 x 2 | 420.0 | 25 | 109.5 | 30.5 | 41 | 20.0 x 2.5 |
| PN 25 AOS 20 45 | 25 | 16 | 1" | M 36 x 2 | 420.0 | 25 | 141.5 | 39.5 | 46 | 20.0 x 2.5 |
| PN 25 AOS 45 | 25 | 16 | 1" | M 42 x 2 | 420.0 | 30 | 135.5 | 33.0 | 50 | 25.0 x 2.5 |
| PN 32 AOS 45 | 31 | 20 | 1.1/4" | M 52 x 2 | 345.0 | 38 | 161.5 | 40.5 | 60 | 33.0 x 2.5 |
| PN 40 AOS 32 45 | 38 | 24 | 1.1/2" | M 52 x 2 | 345.0 | 38 | 165.0 | 40.5 | 60 | 33.0 x 2.5 |
