Приемник ПОИСК-2016

Предлагаем купить оборудование для поиска повреждений силового кабеля. Реализуем качественное оборудование для оснащения передвижных электролабораторий.

Представляем оборудование для поиска повреждений в силовом кабеле напряжением 0,4-35 кВ электроакустическим и индукционным методами - приемник «Поиск-2016».

Для описания использования приемника используется терминология и сокращения:

• МП - место повреждения кабеля;

• ГОЗ - глухое однофазное замыкание жилы кабеля на оболочку (замыкание, в котором отсутствует искра при наличии напряжения на кабеле, а переходное сопротивление МП находится в пределах 0-1 Ом);

• ИП - искровой пробой жилы кабеля на оболочку (пробой, в котором присутствует искра при наличии напряжения на кабеле, переходное сопротивление МП превышает 10 Ом, а пробивное напряжение находится в пределах 1-50 кВ);

• ГАУВ - генератор акустических ударных волн (электрический высоковольтный конденсатор большой емкости, периодически разряжаемый на испытуемый кабель);

• ГЗЧ - генератор звуковой частоты;

• ЖКИ - жидкокристаллический графический индикатор (дисплей), используемый в приемнике.

Приемник «ПОИСК-2016» используется:

• для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);

•  для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);

• для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;

• определения мест плохого контакта оболочки с кабельной муфтой;

• определения трассы кабеля и поиска места повреждения индукционным методом;

• определения глубины залегания кабеля;

• определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом на постоянном и переменном напряжении;

• определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.

Приемник используется для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:

•  емкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ. при зарядном напряжении 5-10 кВ;

•  частота импульсов 0,2-1 Гц.

Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ.

Для определения повреждений типа ИП - емкость накопителя может быть снижена до 1-5 мкФ.

Кроме этого для трассировки испытуемого кабеля (т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц (например, генератор ГЗЧ-2500).

Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500).

Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания.

Общие данные о приемнике «ПОИСК-2016»

• Методы поиска повреждения - электроакустический импульсный и индукционный
• Индикация - осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах)
• Наибольшая глубина залегания кабеля при определении его трассы, м, - 10
• Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более, ±0,05

Наибольшая глубина залегания кабеля при поиске повреждений:

• электроакустическим методом, м, - 5;
• индукционным методом (режим «петли») - 3;

Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:

• электроакустическим методом, м, - 0,25;
• индукционным методом (режим «петли») м, - 1

Параметры усилителя акустики

• Коэффициент усиления дБ - регулируемый от 0 до 100
• Количество ступеней регулировки - 100
• Полоса пропускания по уровню 3 дБ, Гц- 150 –3000
• Входное сопротивление, МОм, - 10

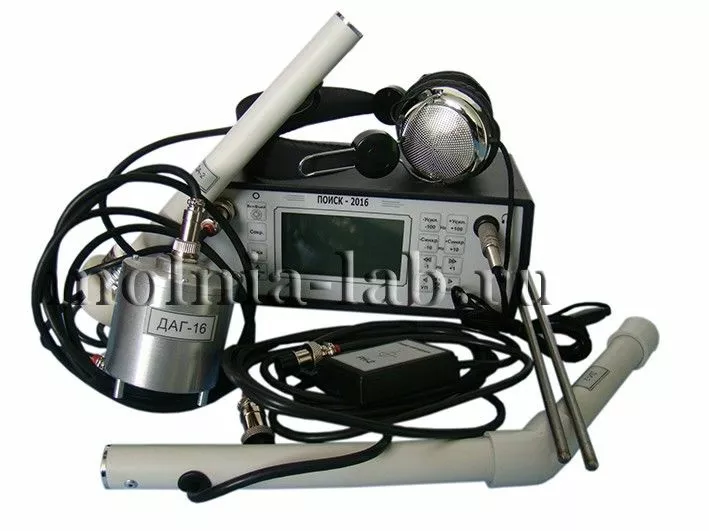

Комплектация
