_____
SAE J 518 C
ISO 6162
Серия давления
3000 psi
Конструкция
прямые
Модель

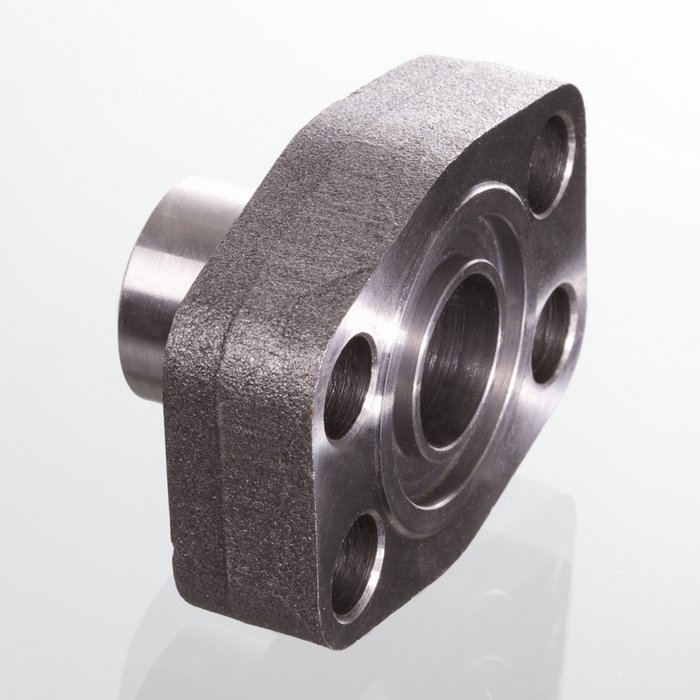

Приварной бурт SAE
Крепление
Отверстие под винт
Комплект поставки
Только фланец
Материал
S355J2G3 (ST52.3)
Защита поверхности
Смазка черным маслом

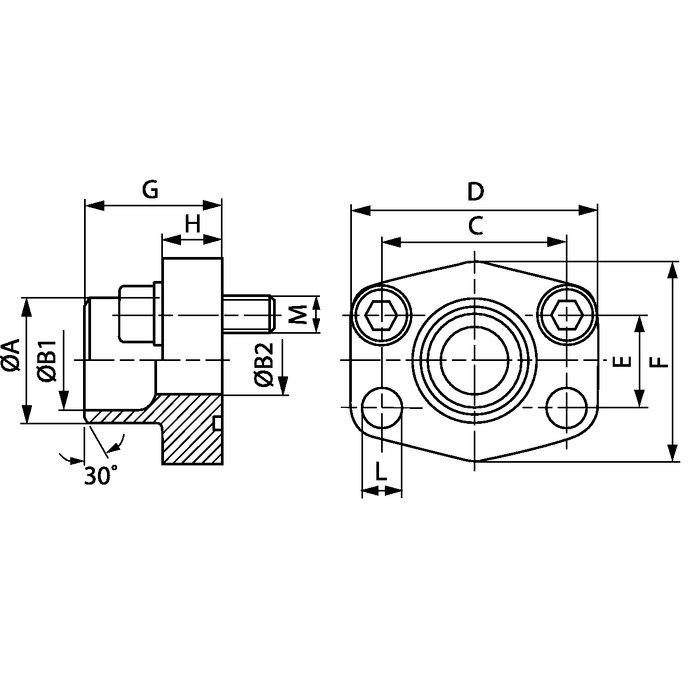

| Наименование | Серия давления psi |
PB 10.9 bar |
Типоразмер | Труба | A mm |
B1 mm |
B2 mm |
G mm |
C mm |
E mm |
H mm |
L mm |
M unc | M метр. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AFS 80 SRE 20 | 3000 | 350 | 1/2" | 20 x 3 | 20 | 14.0 | 14 | 35.0 | 38.1 | 17.5 | 16.0 | 9.0 | 5/16" x 1.1/4" | M 8 x 30 |
| AFS 80 SRE 22 | 3000 | 350 | 1/2" | 22 x 3 | 22 | 16.0 | 13 | 35.0 | 38.1 | 17.5 | 16.0 | 9.0 | 5/16" x 1.1/4" | M 8 x 30 |
| AFS 100 SRE 25 | 3000 | 350 | 3/4" | 25 x 3 | 25 | 19.0 | 19 | 36.0 | 47.6 | 22.2 | 18.0 | 11.0 | 3/8" x 1.1/2" | M 10 x 35 |
| AFS 100 SRE 28 | 3000 | 350 | 3/4" | 28 x 3 | 28 | 21.5 | 19 | 36.0 | 47.6 | 22.2 | 18.0 | 11.0 | 3/8" x 1.1/2" | M 10 x 35 |
| AFS 102 SRE 30 | 3000 | 315 | 1" | 30 x 4 | 30 | 22.0 | 22 | 38.0 | 52.4 | 26.2 | 18.0 | 11.0 | 3/8" x 1.1/2" | M 10 x 35 |
| AFS 102 SRE 35 | 3000 | 315 | 1" | 35 x 4 | 35 | 27.0 | 25 | 38.0 | 52.4 | 26.2 | 18.0 | 11.0 | 3/8" x 1.1/2" | M 10 x 35 |
| AFS 104 SRE 38 | 3000 | 250 | 1.1/4" | 38 x 4 | 38 | 30.0 | 30 | 41.0 | 58.7 | 30.2 | 21.0 | 11.5 | 7/16" x 1.1/2" | M 10 x 40 |
| AFS 104 SRE 42 | 3000 | 250 | 1.1/4" | 42 x 3 | 43 | 36.0 | 31 | 41.0 | 58.7 | 30.2 | 21.0 | 11.5 | 7/16" x 1.1/2" | M 10 x 40 |
| AFS 106 SRE 38 | 3000 | 200 | 1.1/2" | 38 x 4 | 38 | 30.0 | 30 | 44.0 | 69.9 | 35.7 | 25.0 | 13.5 | 1/2" x 1.3/4" | M 12 x 45 |
| AFS 106 SRE 42 | 3000 | 200 | 1.1/2" | 42 x 3 | 42 | 36.0 | 36 | 44.0 | 69.9 | 35.7 | 25.0 | 13.5 | 1/2" x 1.3/4" | M 12 x 45 |
| AFS 106 SRE 48.3 | 3000 | 200 | 1.1/2" | 48.3 x 4.5 | 49 | 38.0 | 38 | 44.0 | 69.9 | 35.7 | 25.0 | 13.5 | 1/2" x 1.3/4" | M 12 x 45 |
| AFS 108 SRE 60 | 3000 | 200 | 2" | 60.3 x 5.6 | 61 | 49.0 | 49 | 45.0 | 77.8 | 42.9 | 25.0 | 13.5 | 1/2" x 1.3/4" | M 12 x 45 |
| AFS 110 SRE 76 | 3000 | 160 | 2.1/2" | 76.1 x 7.1 | 77 | 62.0 | 62 | 50.0 | 88.9 | 50.8 | 25.0 | 13.5 | 1/2" x 1.3/4" | M 12 x 45 |
| AFS 112 SRE 76 | 3000 | 160 | 3" | 76.1 x 7.1 | 77 | 62.0 | 62 | 51.0 | 106.4 | 61.9 | 26.0 | 17.5 | 5/8" x 2" | M 16 x 50 |
