Привод ременной "Pulse" мод.2

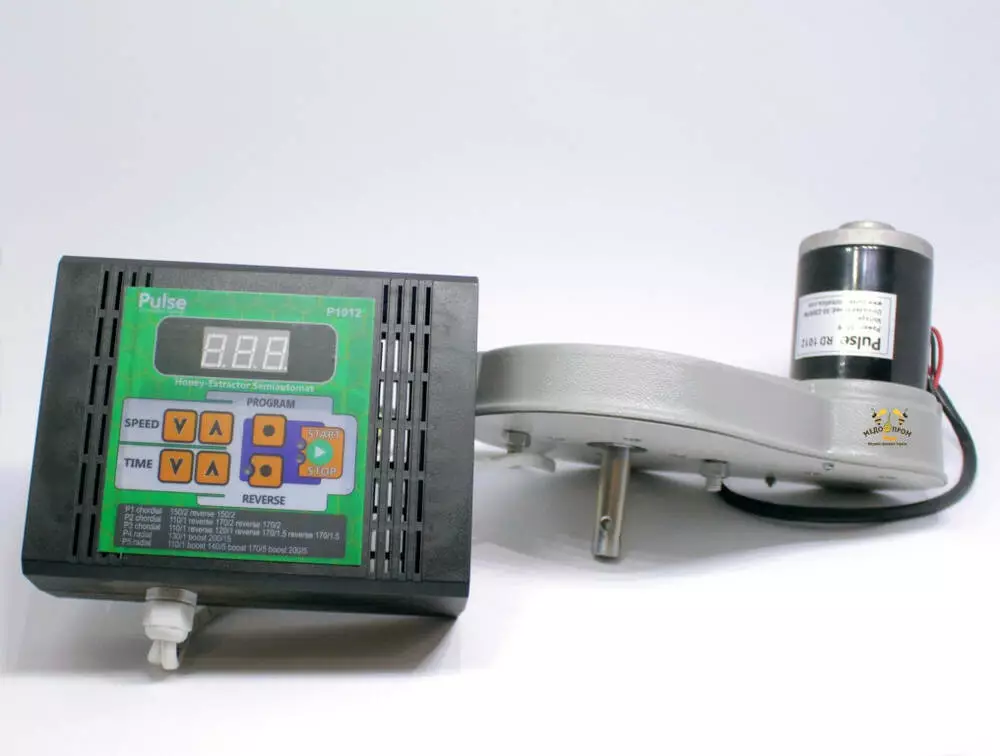

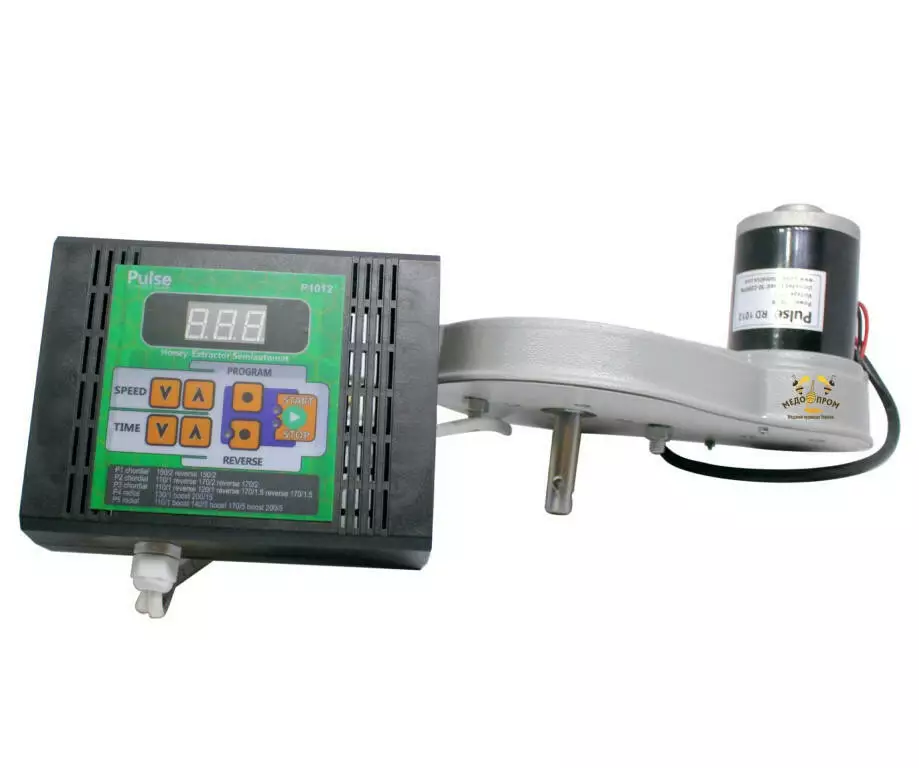

Электропривод RD1012M для медогонок с верхним валом (выход вала через траверсу)

Технические характеристики:

Тип: ременной (ремень GT3m 391х10мм)

Мощность: 100Вт

Допустимое напряжение на входе (В) 10-14В (постоянное напряжение)

Диапазон оборотов вала: 50-220 ОБ/мин.

Ограничение тока (А): 4.5А

Диапазон рабочих температур (С) +5…..+45

Степень защиты IP20

Пульт Управления оснащен видами защиты:

1) Защита по превышению тока нагрузки: max 4,5А.

2) Защита от случайного переключения тумблера «REVERSE».

3) Защита по температуре силовых модулей устройства.

4) Защита от пониженного и повышенного напряжения.

Комплект поставки:

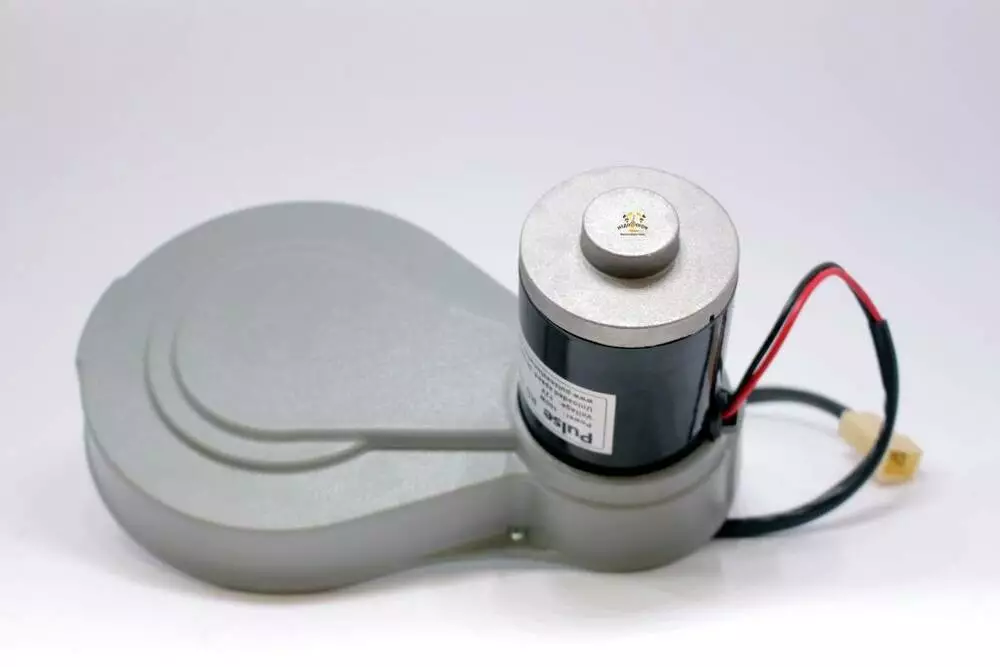

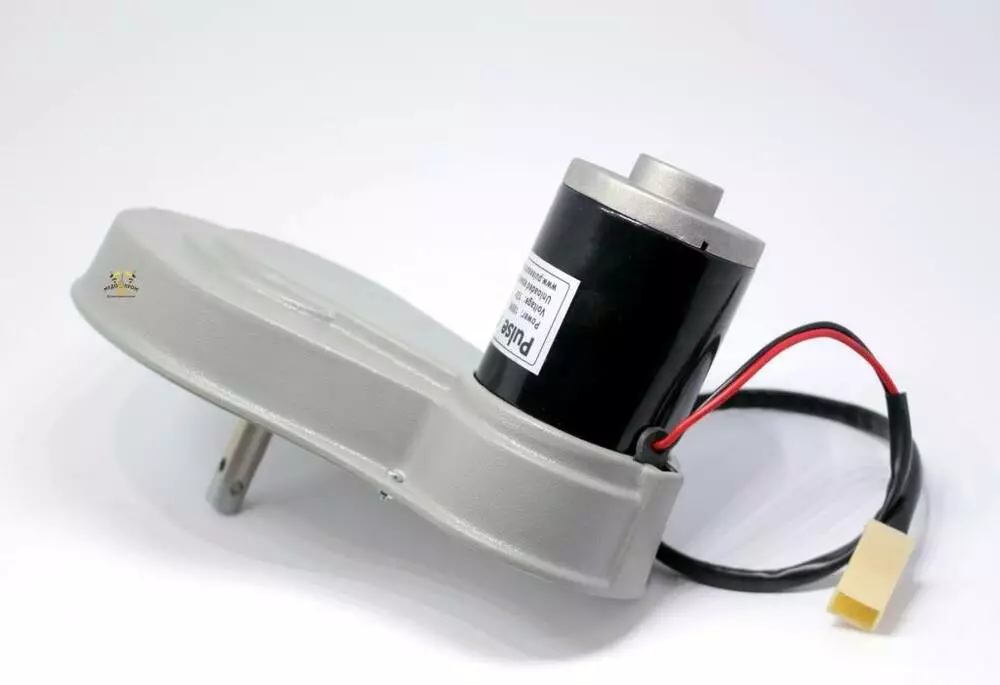

Редуктор ременной с двигателем постоянного тока 100 Вт - 1шт

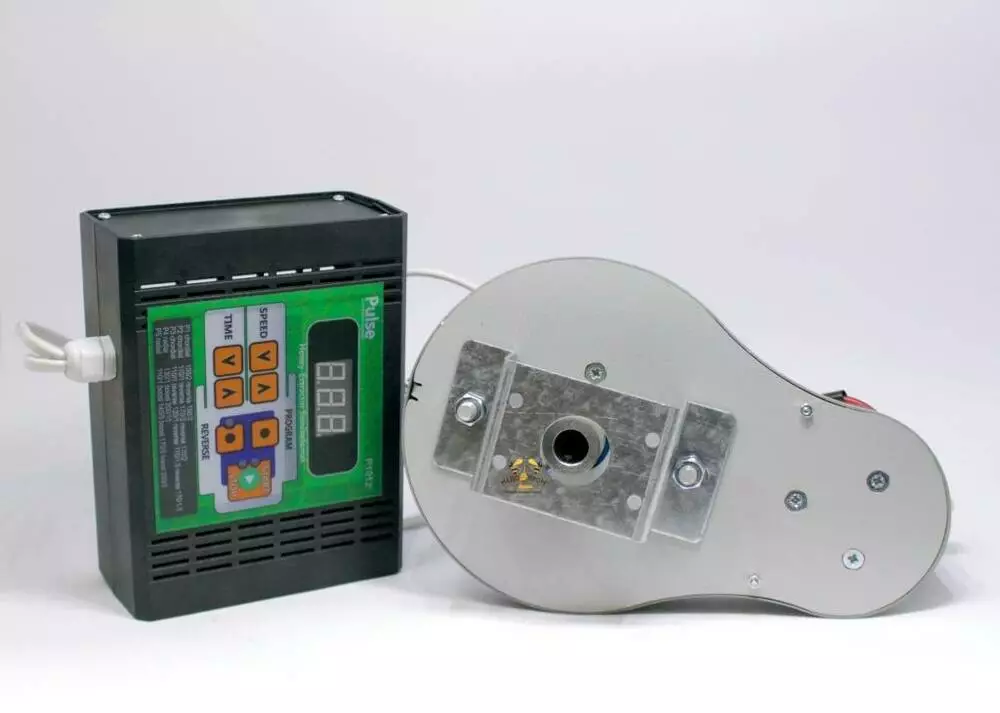

Переходник (кронштейн) для редуктора - 1шт

Кронштейн для пульт Управления - 1шт

Комплект крепежных метизов - 1шт

Технический Паспорт -1шт

Упаковочная коробка -1шт

Применение

Электропривод может устанавливаться на медогонки разных типов (советские варианты медогонок) с верхним валом, с выходом вала через траверсу, диаметр вала 15мм.

Назначение:

Устройство предназначено для установки на медогонки хордильного и радиального типов.

-Для хордиальных медогонок от 2 до 6 рамок типа Дадан с общим весом загрузки не более: - 24кг

-Для радиальных медогонок, ограничение в диаметре бака не более: - 720мм

Установка и подключение:

Установка редуктора:

1)Перед монтажом необходимо демонтировать верхних подшипник оси медогонки, медогонка должна работать на нижнем подшипнике (в зависимости от модификации это может быть шарик или же упорный шарико-роликовый подшипник) и верхнем подшипнике который расположен в редукторе и предусмотрен на работу в данных условиях.

2) Установите переходник (кронштейн), в случае с медогонками завода Мелиса 93, на штатные отверстия к которым была закреплена верхняя обойма подшипника. В случае если на вашей медогонке отсутствуют крепежные отверстия, вам необходимо их просверлить строго по центру траверсы, проверив центровку с помощью измерительных приборов: рулетки, линейки. После чего произвести монтаж переходника (кронштейна) закрепив его используя болт м6, с соответствующей длиной необходимой для надежной фиксации.

3)Установите редуктор в сборе сверху на переходник (кронштейн) и надежно зафиксируйте снизу, затянув гайками м8.

4) Зафиксируйте вал редуктора с валом медогонки винтом м5.

ВАЖНО!

- Не забыть снять родной верхний подшипник вместе с обоймой!

- Надежно зафиксируйте вал редуктора с валом медогонки винтом м5.

- Убедитесь что после установки редуктора, ротор медогонки проворачивается рукой легко, без явных шумов и усилий.

Установка Пульт Управления:

1)Установите кронштейн Пульта Управления на штатные отверстия к которым закреплена траверса медогонки.

В случае если у вас другая модификация медогонки, отверстия для монтажа необходимо просверлить на обруче медогонки, убедившись, что расстояние от разъемов редуктора и пульта позволяет в дальнейшем выполнить соединение.

2) Установите Пульт Управления на кронштейн.

Подключение:

1. Подключите разъем соединяющий редуктор и пульт управления.

2. Подключите разъемы питания (крокодилы) к аккумулятору 12в, или к импульсному блоку питания 12в. В соответствии с полярностью. Питание возможно от автомобильного аккумулятора 12в, либо от Импульсного Блока Питания 12В/100Ват. поставляемого заводом изготовителем.

ВАЖНО!

- Не используйте маломощные блоки питания менее 100Вт/8А

- Не используйте ЗАРЯДЫЕ СТАНЦИИ!

- Не используйте самодельные Блоки питания!

- Не используйте тороидальные блоки питания других производителей!

Возможен выход из строя пульта управления! Что является НЕ ГАРАНТИЙНЫМ СЛУЧАЕМ!
