1. Главное окно

В данном окне находятся кнопки управления, таблица принятых автомобилей, отображается текущий вес (от весопроцессора) и изображения (от IP-камер).

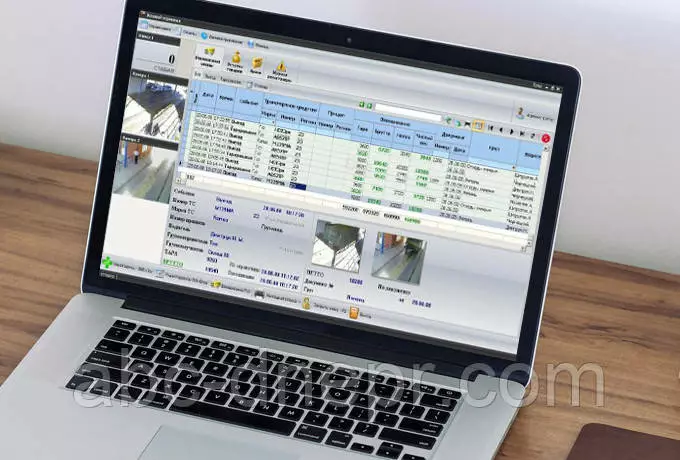

Рисунок 1.1. Главное окно программы

При отсутствии соединения с весовым процессором в окне массы отображается «------».

Для распечатки информации о принятых автомобилях, необходимо нажать кнопку “ПЕЧАТЬ”. После этого отобразится окно с таблицей, в которой

будет отображена информация из таблицы приёмки автомобилей:

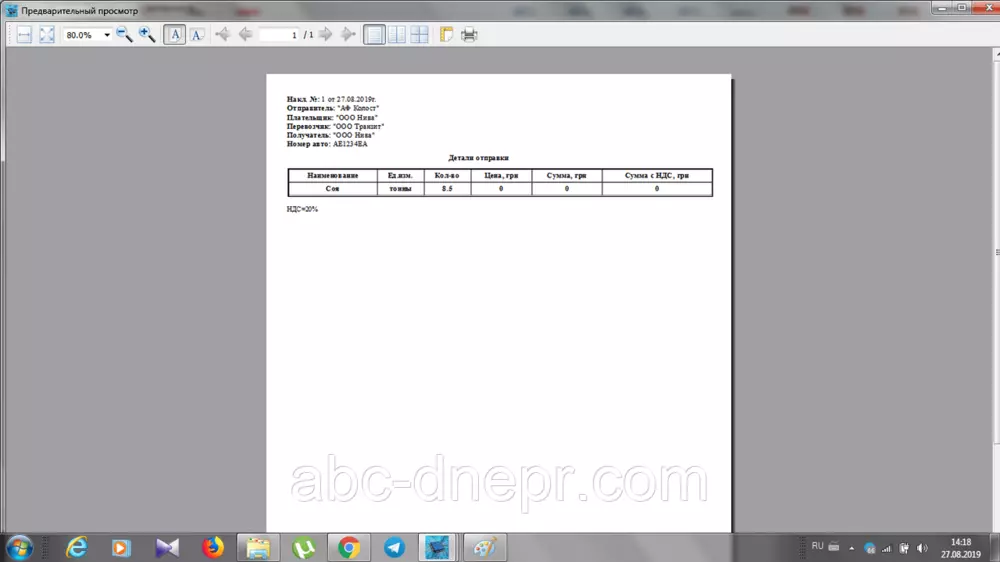

Рисунок 1.2. Распечатка данных из таблицы приёмки/отправки автомобилей

После этого, нажатием на кнопку с изображением принтера, можно осуществить распечатку на один из установленных принтеров.

Рисунок 1.3. Печать данных из таблицы приёмки/отправки автомобилей при помощи одного из стандартных принтеров

Для выбора операции с грузом, Вам необходимо выбрать соответствующий тип операции при помощи механизма выбора операции с грузом (точка выбора, radiobuttuns), которые находятся под кнопками Въезд – Выезд.

Существует два режима работы связанные с операциями над грузом:

- Брутто, т.е. Приёмка груза

- Тара, т.е. Отправка груза

2.1. Операция “Въезд”

Нажать кнопку “Въезд”. После нажатия на данную кнопку, отобразится форма приёмки/отправки автомобиля с текущим типом операции - "ГРУЖЁНЫЙ АВТОМОБИЛЬ" или "ПУСТОЙ АВТОМОБИЛЬ".

Если Вы принимаете на учёт автомобиль с грузом, то при вызове данного окна Вам необходимо определить при помощи кнопки "Взвесить" – БРУТТО автомобиля, который прибыл на весовую с грузом.

Форма приёмки/отправки ГРУЖЕНЫЙ АВТОМОБИЛЬ

В данной форме находятся следующие поля:

1) Индикация режима работы: “ГРУЖЕНЫЙ АВТОМОБИЛЬ” или “ПУСТОЙ АВТОМОБИЛЬ”.

Поля для ввода:

- номера отгрузочной накладной

- номера автомобиля

- наименование отправителя

- наименование получателя

- наименование плательщика

- наименование перевозчика

- тип груза

- цена груза

Рисунок 2.1.1. Форма приёмки груза

Группа параметров взвешивания “ФАКТИЧЕСКИЙ ВЕС”:

1) БРУТТО – суммарный вес тары и нетто автомобиля

2) ТАРА – вес тары (пустой автомобиль)

3) НЕТТО – вес полезного груза автомобиля

4) “Ввод тары вручную” – поле вода массы тары по документам. Для этого поставьте "галочку" напротив данной записи, в поле для ввода тары начнёт мигать курсор. Введите тару по документам. Продолжайте заполнять поля формы, если это необходимо.

Для выбора взвешивания прицепа отдельно, установите “галочку” “Взвесить прицеп отдельно”. После этого поле для ввода номера прицепа будет активным.

Группа параметров взвешивания “ФАКТИЧЕСКИЙ ВЕС ПРИЦЕПА”:

1) БРУТТО – суммарный вес тары и нетто прицепа

2) ТАРА – вес тары (пустой прицеп)

3) НЕТТО – вес полезного груза прицепа

4) “Ввод тары вручную” – поле вода массы тары прицепа по документам. Для этого поставьте "галочку" напротив данной записи, в поле для ввода тары начнёт мигать курсор. Введите тару по документам. Продолжайте заполнять поля формы, если это необходимо.

Важно! п.4) может быть активным только при работе с "Пустым автомобилем", т.е. когда надо определить тару автомобиля.

Для подтверждения введённых данных необходимо нажать кнопку “Принять”.

Если какое либо поле для обязательного ввода не заполнено, то его контур будет окрашен в красный цвет.

В случае корректного ввода полей, и нажатия на кнопку “Принять”, форма приёмки/отправки автомобиля исчезнет, а запись о приёмке/отправке автомобиля отобразится в таблице в главном окне программы.

Если в параметрах настроек разрешена работа с IP-камерами, а также разрешена фотофиксация от IP-камер, то при принятии автомобиля и успешной валидации данных в форме приёмки, на экране кратковременно отобразятся фотоснимки от IP-камер.

Фотоснимки записываются в базу данных (БД), для последующего сохранения их в журнале просмотра отчётов (при условии, что будет произведена отправка автомобиля).

Форма приёмки/отправки ПУСТОЙ АВТОМОБИЛЬ

Поля в данной форме такие же, как и в форме приёмки груза. Отличие в том, что активна кнопка "Взвесить" напротив поля "Тара". Для взвешивания веса тары, нажмите на данную кнопку.

Рисунок 2.1.2. Форма отправки груза

Поля обязательные для заполнения в форме приёмки/отправки автомобиля:

1) Номер накладной

2) Номер автомобиля

3) Отправитель

4) Получатель

5) Плательщик

6) Перевозчик

7) Тип груза

В случае, когда тара известна, например из транспортных документов, то для ввода её вручную, установить "Галочку" напротив надписи "Ввод тары вручную" для соответствующего типа транспорта - ФАКТИЧЕСКИЙ ВЕС (для кузова автомобиля) или ФАКТИЧЕСКИЙ ВЕС ПРИЦЕПА (для веса прицепа автомобиля). Появиться мигающий курсор в соответствующем поле ввода.

Вес тары вводится в кг.

После ввода данных, нажмите кнопку "Принять" для завершения операции.

Если нет необходимости завершать данную операцию, нажмите кнопку "Отмена" - форма отправки автомобиля закроется, данные в ней не сохранятся!

При отправке автомобиля, есть возможность отредактировать все поля формы, кроме окна веса, пользователя и времени/даты приёмки/отправки автомобиля.

Если обязательное для ввода поле не заполнено, оно подсветится красным. При наведении на конкретное поле ввода, появится всплывающая надпись, с описанием проблемы. При корректно введённых данных и нажатии на кнопку "Принять", форма исчезнет, а запись об операциях с грузом запишется в БД журнала взвешиваний, при этом автоматически вычисляется масса НЕТТО.

Также в форме есть кнопка «Последние данные», которая автоматически забивает поля информацией так, как при предыдущем вызове формы.

2.2. Операция “Выезд”

Для осуществления “Выезда” необходимо выбрать в таблице приёмки/отправки автомобилей необходимую запись и нажать кнопку “Выезд”. После нажатия на данную кнопку, отобразится форма приёмки/отправки автомобиля с заполненными полями. Также возможно перейти в режим отправки автомобиля по двойному клику “мыши” по выбранной записи.

Если Вы до этого приняли на учёт автомобиль с грузом, то при данной операции Вам необходимо определить при помощи кнопки "Взвесить" или при ручном вводе - ТАРУ автомобиля, который прибыл на весовую с грузом.

Если Вы до этого приняли на учёт автомобиль без груза, то при данной операции Вам необходимо считать при помощи кнопки "Взвесить", вес БРУТТО автомобиля, который прибыл на весовую без груза.

В данной форме поля аналогичны уже описанным выше.

3. Просмотр журнала взвешиваний

Для просмотра записей журнала взвешиваний, необходимо нажать кнопку “Журнал”.

Журнал имеет возможность производить фильтрацию записей, с последующим её отображением, по следующим критериям:

- номеру автомобиля

- начальной/конечной дате приёмки автомобиля

- начальному/конечному времени приёмки автомобиля

- отправителю

- получателю

- перевозчику

- типу груза

- плательщику

- по номеру весов, при помощи которых было произведено взвешивание

Данные параметры могут работать в режиме “И” т.е. при выборе нескольких критериев фильтрации, учитываются все одновременно.

Для применения заданных фильтров, необходимо нажать на кнопку “Применить фильтр”. Для отмены заданных фильтров, необходимо нажать на кнопку “Сбросить фильтр”.

В случае отсутствия записей по одному из заданных критериев фильтрации, появится надпись “Данные по заданным фильтрам отсутствуют!”.

В случае успешного нахождения записей по заданным параметрам фильтрации, в таблице журнала отобразятся строки с записями.

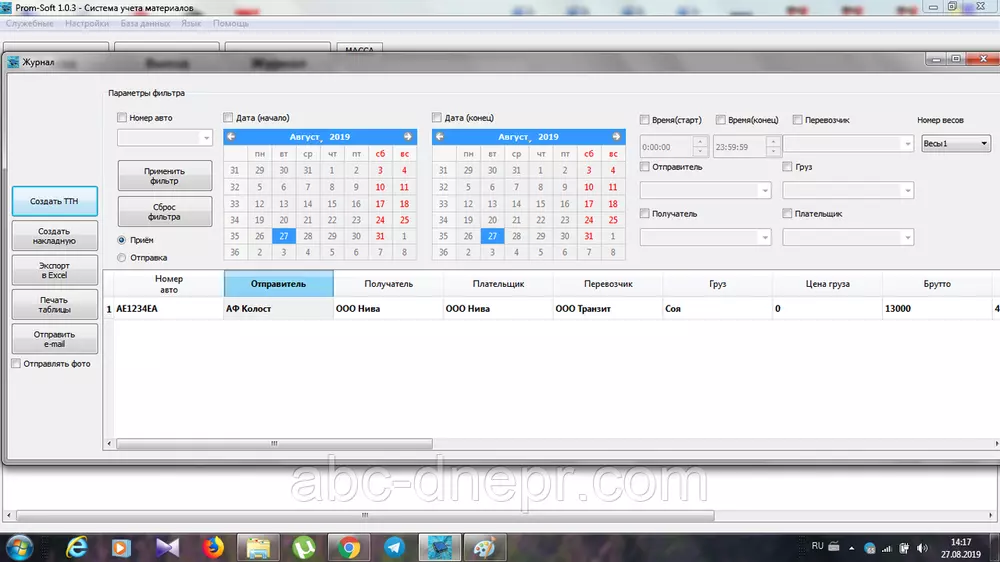

Рисунок 3.1 Работа с журналом

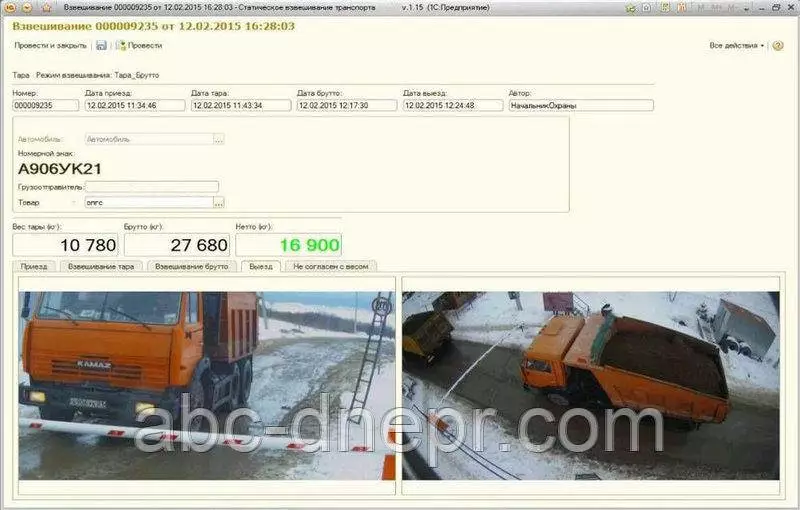

При “приёмке автомобиля” производится фотофиксация с двух камер видеонаблюдения с сохранением фотографий в журнал о взвешиваниях. Просмотр фотографий осуществляется при помощи нажатия на кнопку “Фото” в соответствующей строчке.

Для сохранения всех фотоснимков для выбранной записи, нажмите кнопку с "иконкой дискеты". При этом отобразится окно выбора директории для сохранения фотоснимков.

Необходимо выбрать директорию для сохранения фотоснимков. При выборе директории фотоснимки автоматически сохранятся в ней в формате *.jpg с такими именами:

ДАТА_ВРЕМЯ НОМЕР НАКЛАДНОЙ_НОМЕР АВТО_№ .jpg

где ДАТА_ВРЕМЯ - дата время приёмки автомобиля,

НОМЕР НАКЛАДНОЙ - номер накладной для данной отгрузки, НОМЕР АВТО - номер автомобиля,

№ - номер сохранённой фотографии по порядку.

Для распечатки накладной выберите запись при помощи курсора компьютерной “Мыши” и нажмите кнопку “Создать накладную” или осуществите двойной “клик” “мышью” по выбранной записи из журнала взвешиваний. После “клика” на экране появится форма накладной для распечатки.

Для распечатки документа ТТН (торгово-транспортная накладная) кликом мыши выберите запись из журнала взвешивания, и нажмите кнопку “Создать ТТН”.

Отобразится форма с предварительно заполненными полями, которую можно дополнять данными вручную. Например - ввод номера доверенности, фамилия водителя и прочее. Редактировать вес ТАРА, БРУТТО или НЕТТО невозможно.

Рисунок 3.4. Форма накладного документа ТТН для редактирования

После заполнения необходимых полей, нажмите кнопку “Печать”. Отобразятся формы для распечатки ТТН.

4. Логирование операций в журнал событий

В процессе функционирования ПО, все действия оператора(ов) данного ПО записываются в журнал событий.

Для вызова журнала событий, в верхнем левом углу программы в группе меню "Служебные", выберите пункт журнал событий. Отобразится окно, содержащие текст, в котором указана дата/время, а также описание операций, которые производились оператором.

При помощи фильтра для определения диапазона даты/времени, можно просмотреть события, которые происходили в заданном временном интервале. Для этого выберите диапазон даты/времени и нажмите кнопку "Применить фильтр". Если в заданном временном диапазоне существуют записи, то они отобразятся в окне просмотра логов.

Для сброса временного диапазона, нажмите кнопку "Сбросить фильтр".

Текст может быть выделен и скопирован через буфер обмена в любой из текстовых редакторов.

Рисунок 4.1. Журнал событий

5. Использование справочников

Для вызова окна справочников, необходимо нажать кнопку "Справочники" в главном окне программы. После этого отобразится окно "Справочники".

Рисунок 5.1. Справочники

Переход от одной категории к другой, производится при помощи вкладок в окне справочников. Существуют такие виды справочников:

- Отправители

- Получатели

- Плательщики

- Перевозчики

- Грузы

Справочные данные отображены при помощи выпадающего списка наименований. Порядок добавления данных в справочник:

1) Для добавления данных в одну из категорий, нажмите кнопку "Справочники" в главном окне программы. Окно справочников отображено на экране.

2) Выберите одну из интересующих Вас категорий, например "Отправители". Далее, в поле для ввода текста введите наименования для данной категории, которое Вам необходимо запомнить в справочнике. Нажмите кнопку "Добавить запись". При успешном добавлении записи в БД, выше поля ввода текста, отобразится надпись зелёного цвета "Запись успешно добавлена в БД!"

В случае если запись в БД уже есть, то при нажатии на кнопку "Добавить запись", отобразится предупреждение об этом.

При попытке ввода пустого поля в поле ввода текста или набора символов типа "<<<>>??>>...", отобразится предупреждение "Введите наименование".

6. Смена пользователя

1. Для смены пользователя, перейдите в верхнем левом углу в группе параметров "Служебные" к пункту "Сменить пользователя" (указатель на рисунке в виде красной стрелки).

После выбора пункта и "клику" по нему, отобразится окно ввода имени и пароля пользователя (по умолчанию отображено имя "Администратор"). В выпадающем списке пользователей, выберите Вашу учётную запись и введите пароль (если установлен администратором данного ПО).

Рисунок 6.1 Выпадающий список пользователей

Далее выбираете имя пользователя (возможен прямой ввод с клавиатуры, но без дополнительных пробелов в конце имени), вводим установленный для данной учётной записи пароль и нажимаете кнопку "Вход". Если Имя и Пароль прописаны в БД учётных записей, то вход под данным пользователем будет произведён успешно.

Иначе - если пароль для входа недействителен или введён некорректно, то произойдёт отказ для входа под данным учётным именем.

Для добавление нового пользователя перейдите в Служебные – Добавить пользователя.

Рисунок 6.2 Добавление пользователя

Затем введите имя нового пользователя и при необходимости пароль. После чего нажмите подтвердить и смело закрывайте окно.

Если нужно изменить данные пользователя, поставьте соответствующую галочку и введите данные снова.

7. База данных

Так как свои данные программа хранит в СУБД MySQL5, для пользователей не имеющих опыта работы с SQL базами данных реализованы функции резервного копирования в файл и последующего восстановления в виде простого меню внутри программы.

Рисунок 7.1 Резервная копия сохраняется в 1 файл.

Рисунок 7.2 Резервная копия восстанавливается из файла.

Также вы можете открыть папку с сохраненными копиями и продублировать на свой файловый носитель.

8. Дополнительная Функция – Скрытые взвешивания

В основном окне программы во вкладке СЛУЖЕБНЫЕ есть дополнительная функция Скрытые взвешивания. Данная функция позволяет отображать все заезды автомобиля на весы, даже если оператор не заносил данные в программу. Также если в программе установлен КЛЮЧ Фотофиксации и камеры, то в этом отчете видны даже фотоснимки.

Если персонал пользуется весами без ведома весовладельца, то все заезды на весы, можно просмотреть в этом отчете. Основным условием работы этого модуля, является постоянно включенный персональный компьютер.
