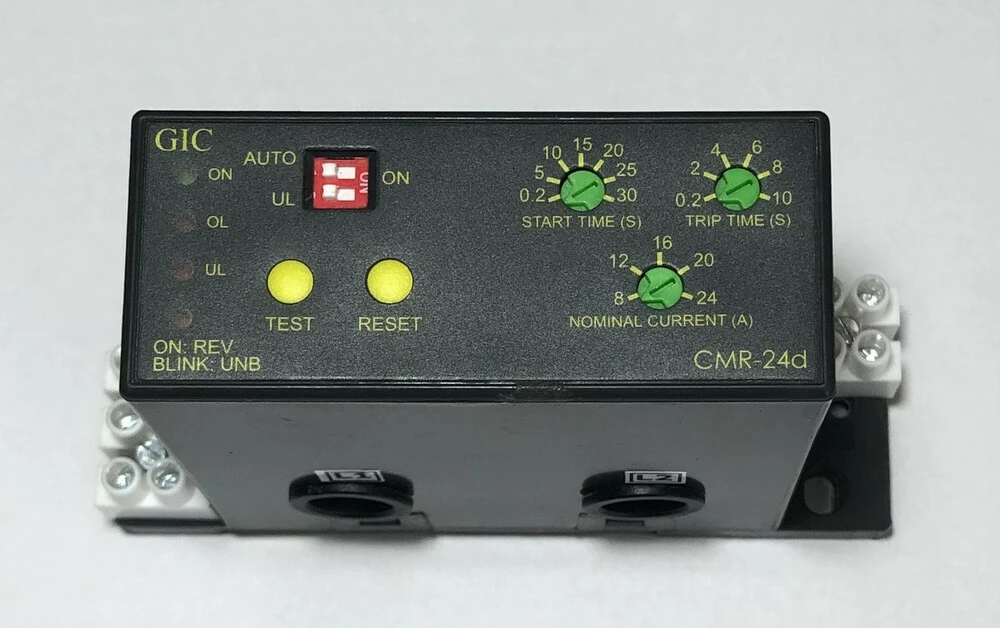

Реле контроля тока 8-24А, 17B222AA0

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

От 2А до 5А продукт может использоваться с внешним СТ.

Основные характеристики:

- Защита от перегрузки   /  - Выбор авто/ручной сброс

- LED индикаторы для всех условий отказа

- Отказоустойчивая защита

- Защита от фазового дисбаланса  / - Защита от потери фазы

- Фазовая обратная защита

- Широкий диапазон настройки тока (от 1А до 45А)

- Базовый монтаж   / - Легкая установка

- Компактный размер    /  - Функции тестирования

Описание функций:

Защита от недостаточной нагрузки:

Защита от недостаточной нагрузки обеспечивается уменьшением тока. Подходит для маленьких насосов для предотвращения сухого хода, кавитации и т.д.

Примечание: Минимальный ток, необходимый для определения недостаточной нагрузки > 25% мин. номинального тока.

Фазовый дисбаланс/ Защита от потери фазы

Ток обратной последовательности из-за фазового дисбаланса или потери фазы может повредить обмотку ротора. Реле дает отличную защиту для фазового дисбаланса или потери фазы.

Фазовая обратная защита:

Реле определяет обратную фазу только во время старта. Для этой функции продолжительность запуска двигателя должна быть не более 0,1 сек.

Режим сброс Авто:

В режиме Авто сброса сброс реле происходит в течение 3-15 мин. (в зависимости от выбранного класса) после отключения 3-фазной или однофазной продукции или в течение 6 мин. после отключения продукции Definite trip (определенного отключения).

Режим сброса Ручной:

В случае ручного сброса нажмите переключатель сброса и удерживайте его 2 сек. Сброс реле происходит немедленно

Продукт

Трех фазный

Одно фазный

P1, P2, P3, P4, P5, P6, P7, P8

P9, P10, P11, P12

P13, P14, P15, P16

P17, P18, P19, P20

Характеристики питания

Питание

~220 до 415 В,  -20% до +15%, 50/60 Гц

~110 до 240 В,  -20% до +15%, 50/60 Гц

Макс. потребление

12ВА

5ВА

Светодиодная индикация

Питание вкл. (ON) / Блокировка (миг)

Зеленый LED ON / Зеленый LED мигает

Перегрузка (OL)

OL  LED  вкл.

Пониженная нагрузка (UL)

UL  LED вкл.

Фаза REV.

LED вкл.  Реверс фазы / мигает:  перекос  фаз (красн. LED3)

Фаза UNB/потеря

Мигает:  UNB  LED

Характеристики релейного выхода

Контакт  / нагрузка

1 НЗ/НО     /   5А @ 240 VAC

Категория использования

Номинальное напряжение, V

Номинальный ток, I

120/240V

3,0/1,5А

Срок службы - механическая  часть

1 х 10 * 7  операций

Срок службы – электрическая часть

1 х 10 * 5  операций

Контакт

Ag сплав

Характерные особенности

Количество CTs

2

1

Характеристики расцепления

Inverse Time

Definite Time

Inverse Time

Definite Time

Память

да

N.A.

да

N.A.

Класс расцепления

10А, 10, 20 и 30

N.A.

10А, 10, 20 и 30

N.A.

Время пуска

N.A.

0,2 до 30с

0,2 до 30с

Задержка расцепления

Согласно класса расцепления

0,2 до 10 с

Согласно класса расцепления

0,2 до 10 с

Защита пониженной нагрузки

40% до 90%  (расцепление  5с +/-1с)

50% (расцепл. 5с +/-1с)

Защита блокировки ротора

400% номин. тока

Время расцепл.: <4с после старта

N.A.

400% номин. тока

Время расцепл.: <4с после старта

N.A.

Защита дисбаланса тока

дисбаланс >50% и 70% нагрузка (расцепление  <5c)

N.A.

Защита потери фазы

дисбаланс >70% и 70% нагрузка (расцепление  <3c)

N.A.

Защита реверса фаз, отключение

Приблизительно 100мс

N.A.

RESET –

режим сброса

авто

Класс 10А=3 мин.,  10 = 6 мин., Класс 20 = 12 мин., 30 = 15мин.

6 мин.

Класс 10А=3 мин.,  10 = 6 мин.,                               Класс 20 = 12 мин., 30 = 15мин.

6 мин.

ручной

2сек. +/-1с

Блокировка (рестарт допустимо/час)

Класс 10А, 10 = 6,  Класс 20,30 = 4

6  рестартов

Класс 10А, 10 = 6,  Класс 20,30 = 4

6  рестартов

Времья сброса - RESET

120 до 400мс

60 до 700мс

Терминал

L1, L3. 15, 16, 18

L, N, 15, 16, 18

Общие характеристики

Погрешность настроек

+/-5%

Пргрешность повторяемости

+/-2%

Включение расцепления

800мс +/-50мс

Габариты

110,8 * 36,5 * 76,8

ВЕС около

200гр

Исполнение

IP 20

Рабочая температура

-10 С до +60С (ХРАНЕНИЕ -25С + 70С)

Относительная влажность

5 до 95 % Rh

Продукт сертифицирован

СЕ, RoHS
