Рентген аппарат PLX 102

Рентген аппарат PLX 102

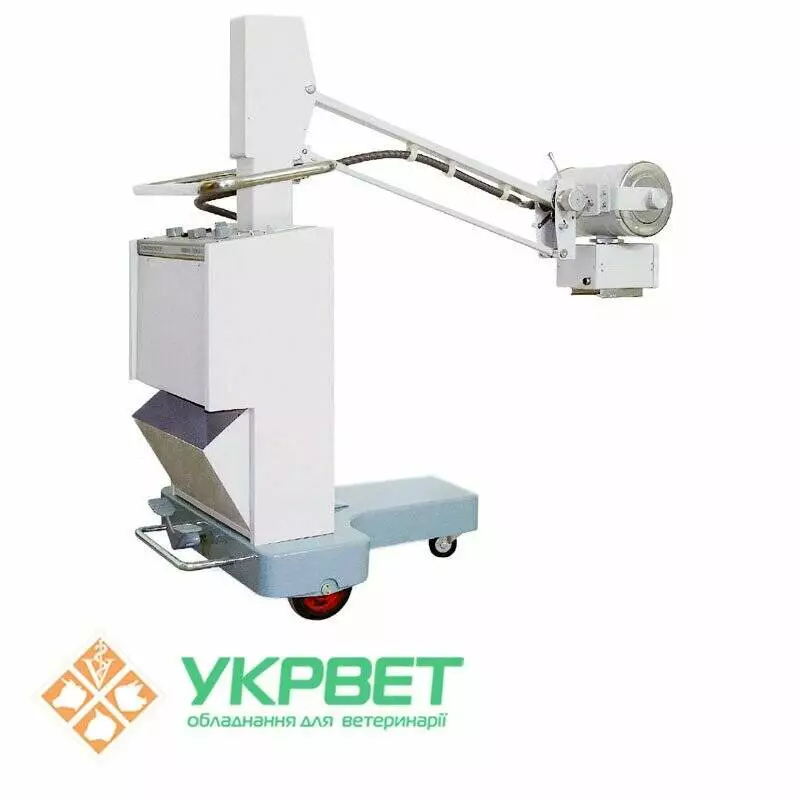

PLX 102 Мобильная палатная рентген установка PLX102 ― универсальный мобильный рентгеновский аппарат с плавным перемещением штатива.

Мобильная палатная рентген установка PLX102 – универсальный мобильный рентгеновский аппарат с плавным перемещением штатива и оптимальной системой управления.

Современные мобильные рентгеновские технологии позволяют получать высококачественное изображение при минимальной дозе.

Технические характеристики:

Рентгенологическая трубка с фиксированным анодом

• Модель XD3—3.5/100
• Фокусное пятно 2,6 мм
• Номинальная мощность анода 3,5 кВт
• Максимальная теплоемкость анода 35 кДж
• Номинальное напряжение трубки 100 кВ
• Материал анода – вольфрам
• Угол анода 190
• Смещение фокуса и базовой осью
• Номинальная мощность трубки 350 Вт
• Эквивалентное пропускание: слой алюминия толщиной 0.5 мм
• Подробные характеристики мощности, термоэлектронной эмиссии катода, теплоотдачи анода – виде графика в техническом паспорте

Питающее устройство

• Моноблок
• Максимальная рассеиваемая мощность – 80 Вт
• Максимальная теплоемкость моноблока 480 кДж
• Угол между фокальным пятном анода и основной осью – 190
• Допустимое смещения фокусного центра относительно основной оси – 1 мм
• Общая фильтрация в рентгеновском излучателе: ≥ 2.5 ммAl
• Характеристики трансформатора:
• коэффициент трансформации 1:331
• трансформация накала 13,5:1
• Индекс трансформаторного масла 45
• Афокальное излучение -1.0 мГр/ч
• Подробные характеристики нагревания и охлаждения – виде графика в техническом паспорте

  Основные технические параметры:

• Максимальная выходная мощность трубки 2,96 кВт
• Напряжение на трубке 80 кВ
• Ток трубки 50 мА
• Номинальная мощность 1998 кВт
• Номинальная выходная мощность 2,5 кВт (100 кВ, 25 мА, 0,1 с)
• Номинальное напряжение на трубке и максимальный ток трубки 90 кВ, 30 мА
• Номинальный ток на трубке и максимальное напряжение на трубке 50 мА, 80 кВ
• Ток утечки на землю: 2,5 мА, в случаях ошибки 5 мA

  Сочетание нагрузки:

Фокусный центр:

• Фокусный центр: штатив рентгенаппарата обеспечивает перемещение фокуса трубки по высоте от 550 мм до 1700 мм. Вращение моноблока по горизонтальной плоскости – не более 900, по вертикальной – не более 900
• Дистанция между фокусом и телом: регулируемая 500 – 1800 мм
• Габаритные параметры: 120см×62см×130см
• Вес: 150 кг
