Соединение 1
Метрическая гаечная резьба
Форма уплотнения 1
Наружный конус 24° с кольцом круглого сечения
Соединение 2 + 3
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3
Внутренний конус 24°
Модель

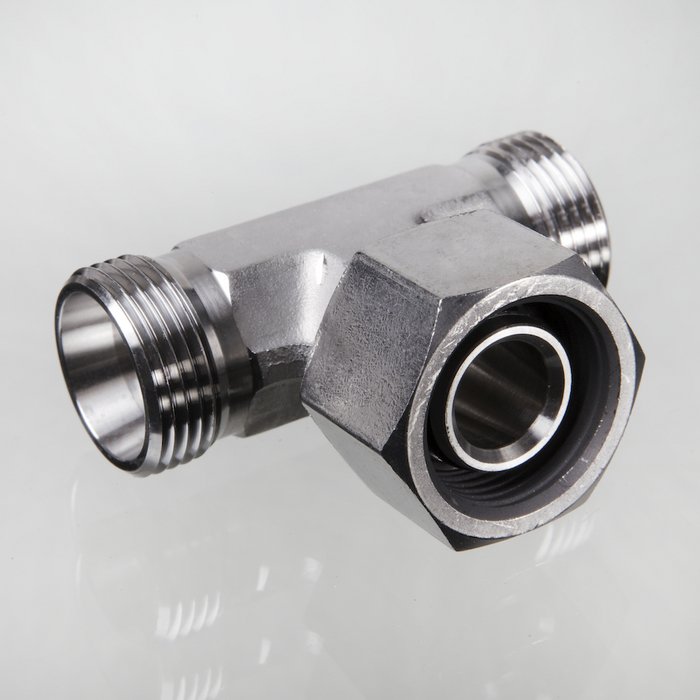

Резьбовое соединение с регулировкой положения
Конструкция
T-образная форма
_____
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
нержавеющая сталь

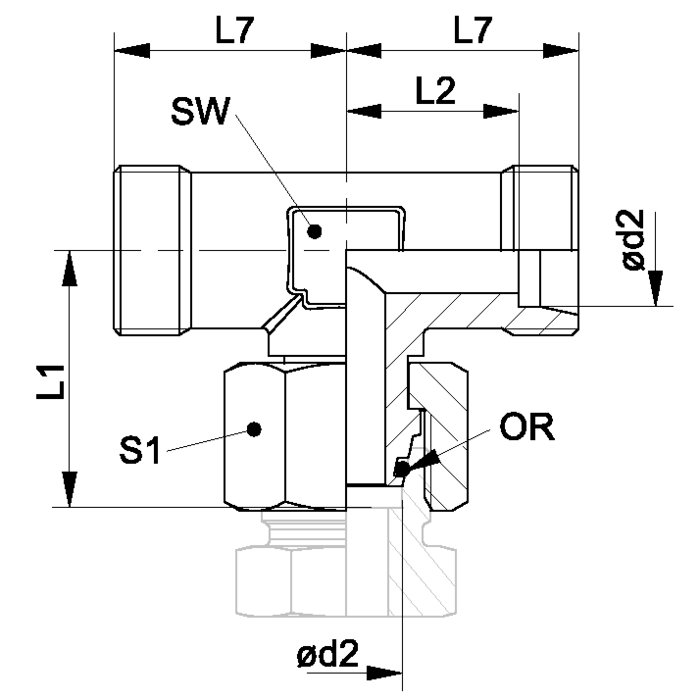

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
L1 mm |
L2 mm |
L7 mm |
SW mm |
S1 | Кольцо круглого сечения |
|---|---|---|---|---|---|---|---|---|---|
| XVETO NW 04 HL VA | L | PN 315 | 6 | 26.0 | 12.0 | 19 | 12 | 14 | 4.0 x 1.5 |
| XVETO NW 06 HL VA | L | PN 315 | 8 | 27.5 | 14.0 | 21 | 12 | 17 | 6.0 x 1.5 |
| XVETO NW 08 HL VA | L | PN 315 | 10 | 29.0 | 15.0 | 22 | 14 | 19 | 7.5 x 1.5 |
| XVETO NW 10 HL VA | L | PN 315 | 12 | 29.5 | 17.0 | 24 | 17 | 22 | 9.0 x 1.5 |
| XVETO NW 13 HL VA | L | PN 315 | 15 | 32.5 | 21.0 | 28 | 19 | 27 | 12.0 x 2.0 |
| XVETO NW 16 HL VA | L | PN 315 | 18 | 35.5 | 23.5 | 31 | 24 | 32 | 15.0 x 2.0 |
| XVETO NW 20 HL VA | L | PN 160 | 22 | 38.5 | 27.5 | 35 | 27 | 36 | 20.0 x 2.0 |
| XVETO NW 25 HL VA | L | PN 160 | 28 | 41.5 | 30.5 | 38 | 36 | 41 | 26.0 x 2.0 |
| XVETO NW 32 HL VA | L | PN 160 | 35 | 51.0 | 34.5 | 45 | 41 | 50 | 32.0 x 2.5 |
| XVETO NW 40 HL VA | L | PN 160 | 42 | 56.0 | 40.0 | 51 | 50 | 60 | 38.0 x 2.5 |
| XVETO NW 03 HS VA | S | PN 630 | 6 | 27.0 | 16.0 | 23 | 12 | 17 | 4.0 x 1.5 |
| XVETO NW 04 HS VA | S | PN 630 | 8 | 27.5 | 17.0 | 24 | 14 | 19 | 6.0 x 1.5 |
| XVETO NW 06 HS VA | S | PN 630 | 10 | 30.0 | 17.5 | 25 | 17 | 22 | 7.5 x 1.5 |
| XVETO NW 08 HS VA | S | PN 630 | 12 | 31.0 | 21.5 | 29 | 17 | 24 | 9.0 x 1.5 |
| XVETO NW 10 HS VA | S | PN 630 | 14 | 35.0 | 22.0 | 30 | 19 | 27 | 10.0 x 2.0 |
| XVETO NW 13 HS VA | S | PN 400 | 16 | 36.5 | 24.5 | 33 | 24 | 30 | 12.0 x 2.0 |
| XVETO NW 16 HS VA | S | PN 400 | 20 | 44.5 | 26.5 | 37 | 27 | 36 | 16.3 x 2.4 |
| XVETO NW 20 HS VA | S | PN 400 | 25 | 50.0 | 30.0 | 42 | 36 | 46 | 20.3 x 2.4 |
| XVETO NW 25 HS VA | S | PN 400 | 30 | 55.0 | 35.5 | 49 | 41 | 50 | 25.3 x 2.4 |
| XVETO NW 32 HS VA | S | PN 315 | 38 | 63.0 | 41.0 | 57 | 50 | 60 | 33.3 x 2.4 |
