Соединение 1
Метрическая гаечная резьба
Форма уплотнения 1
Патрубок с режущим кольцом
Форма уплотнения 2
Внутренний конус 24°
Модель

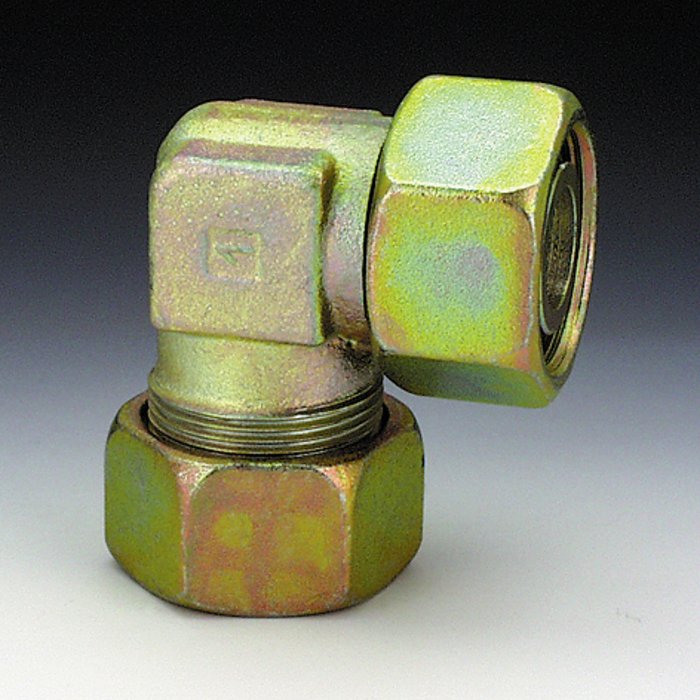

Резьбовое соединение с регулировкой положения
Соединение 2
Метрическая наружная резьба, цилиндрическая
Конструкция
Угол 90°
_____
DIN 2353
ISO 8434-1
Комплект поставки
Штуцер с накидной гайкой и режущим кольцом
Материал
Латунь

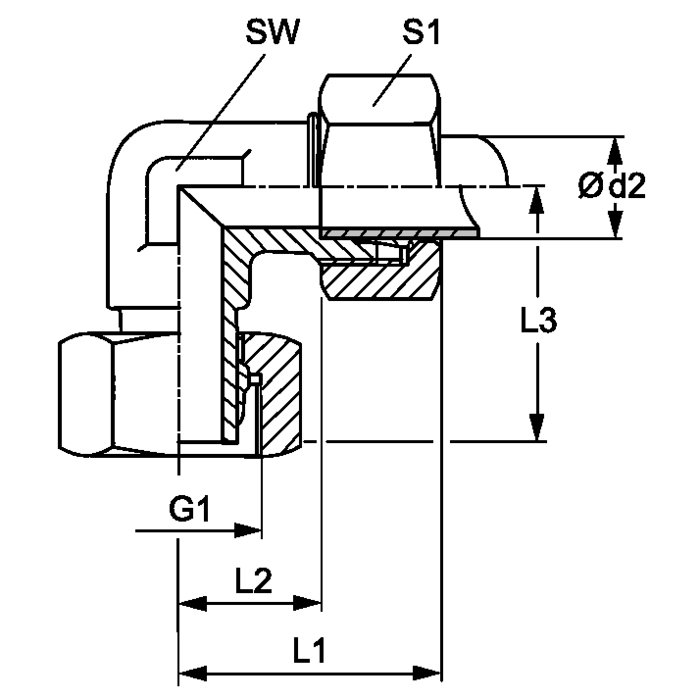

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|
| VEW NW 04 HL MG | L | PN 200 | 6 | M 12 x 1,5 | 27 | 12.0 | 26.0 | 12 | 14 |
| VEW NW 06 HL MG | L | PN 200 | 8 | M 14 x 1.5 | 29 | 14.0 | 27.5 | 12 | 17 |
| VEW NW 08 HL MG | L | PN 200 | 10 | M 16 x 1.5 | 30 | 15.0 | 29.0 | 14 | 19 |
| VEW NW 10 HL MG | L | PN 200 | 12 | M 18 x 1,5 | 32 | 17.0 | 29.5 | 17 | 22 |
| VEW NW 13 HL MG | L | PN 200 | 15 | M 22 x 1.5 | 36 | 21.0 | 32.5 | 19 | 27 |
| VEW NW 16 HL MG | L | PN 200 | 18 | M 26 x 1,5 | 40 | 23.5 | 35.5 | 24 | 32 |
| VEW NW 20 HL MG | L | PN 100 | 22 | M 30 x 2 | 44 | 27.5 | 38.0 | 27 | 36 |
| VEW NW 03 HS MG | S | PN 400 | 6 | M 14 x 1.5 | 31 | 16.0 | 27.0 | 12 | 17 |
| VEW NW 04 HS MG | S | PN 400 | 8 | M 16 x 1.5 | 32 | 17.0 | 27.5 | 14 | 19 |
| VEW NW 06 HS MG | S | PN 400 | 10 | M 18 x 1,5 | 34 | 17.5 | 29.5 | 17 | 22 |
| VEW NW 08 HS MG | S | PN 400 | 12 | M 20 x 1.5 | 38 | 21.5 | 30.5 | 17 | 24 |
| VEW NW 13 HS MG | S | PN 250 | 16 | M 24 x 1.5 | 43 | 24.5 | 36.5 | 24 | 30 |
| VEW NW 20 HS MG | S | PN 250 | 25 | M 36 x 2 | 54 | 30.0 | 49.5 | 36 | 46 |
| VEW NW 25 HS MG | S | PN 250 | 30 | M 42 x 2 | 62 | 35.5 | 55.0 | 41 | 50 |
