Питание вычислителя осуществляется от литиевой батарейки 3,6 В.
Счетчик оборудован архивом хранения данных, в котором хранятся значения за последние 18 месяцев. Архив можно посмотреть на дисплее прибора.
Тепловычислителей снимается с корпуса расходомера и может быть смонтирован рядом на стене, длина кабеля 0,8 м.
Вычислитель стандартно оборудованы OPTO-выходом, дополнительно может быть укомплектован коммуникационными модулями: 2 импульсных входа (подключение дополнительных расходомеров), M-Bus, радио (частота 434 МГц - сертифицирована в Укрчастотнадзоре).
Счетчик тепла/холода может быть интегрирован в систему диспетчеризации и сбора данных: проводная система - посредством модулей M-Bus; беспроводная система - радио модуль.
Позиция монтажа: горизонтальное/вертикальное.
Максимальная рабочая температура - 90 оC (кратковременно 110 оC).
Значения гидравлических параметров в зависимости от диаметра расходомера приведены в таблице:
Характеристика |
Значение |
||||
Номинальный диаметр |
мм |
15 |
15 |
20 |
20 |
Номинальный расход |
м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
Максимальный расход |
м3/ч |
1,2 |
3 |
3 |
5 |
Минимальный расход (гор/верт) |
м3/ч |
0,012 / 0,024 |
0,015 / 0,03 |
0,015 / 0,03 |
0,025 / 0,05 |
Порог чувствительности |
м3/ч |
0,003 |
0,003 |
0,003 |
0,008 |
Потеря давления при номинальном расходе |
мбар |
250 |
230 |
230 |
230 |
Монтажная длина |
мм |
110 |
110 |
130 |
130 |
Межповерочный интервал 4 года.
Интерфейсы:
Монтируются и настаиваются на заводе. При заказе необходимо указать тип интерфейса: М-Bus, Radio Supercom или Wireless М-Bus (OMS) и импульсные выходы.
Импульсный вход
Возможность интегрирования до двух дополнительных устройств с импульсным выходом, например счетчики горячей и холодной воды. Значение коэффициента импульса программируется с помощью программного обеспечения Prog 739-749. По умолчанию коэффициент импульса будет 1 Pulse/Unit для каждого импульсного входа. Данные счетчиков суммируются отдельно в памяти прибора и могут быть показаны на дисплее в виде IN1 и IN2; они также могут быть переданы через интерфейс связи, который установлен в счетчике. Supercal 739 поставляется с кабелем длиной 1,5 м (для счетчиков импульсов).
Импульсный выход
В зависимости от определенного варианта, есть возможность
интеграции двух открытых импульсных выхода( коллектора), которые
могут передавать энергию тепла, энергию холода или
объем.
Стандартная версия:
Выход S1 = энергия тепла
Выход S2 = Объем
Версия тепло \ холод:
Выход S1 = энергия тепла
Выход S2 = энергия холода
Всякий раз, когда наименьшая единица энергии (тепла или холода) и /
или объема отображенная на экране увеличивается, 1 импульс
будет передан на соответствующий выходной кабель S1 / S2. Другими
словами - разрядность значений после запятой будет
соответствовать цене импульса выходного сигнала:
12345678 kWh=1 kWh / pulse
12345,678 MWh=0.001 MWh / pulse
123456,78 GJ=0.01 GJ / pulse
12345,678 m3=0.001 m3 / pulse
123456,78 m3=0.01 m3 / pulse
Оптический интерфейс

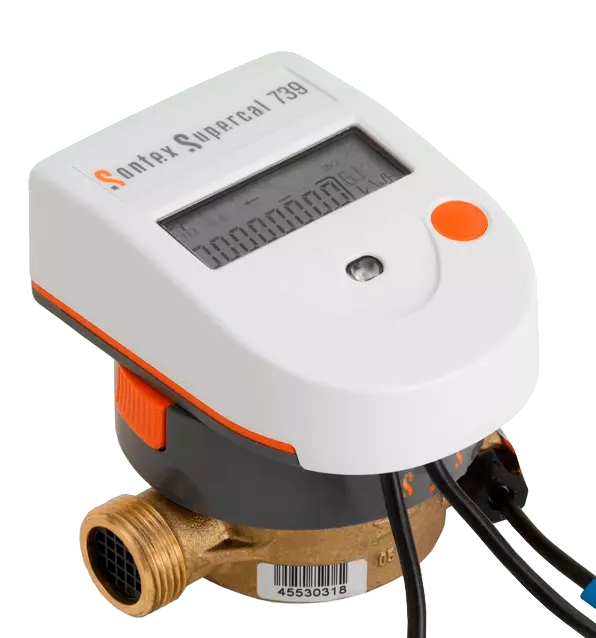

Устанавливается по умолчанию на каждом Supercal 739.
Связь между программным обеспечением Prog 739-749 и Supercal 739
может быть осуществлено с помощью ОРТО переходника. Скорость
передачи данных установлена на 2400 bauds и не может
быть изменена.
Радио
Интерфейс радио позволяет организовать связь между
всеми радиоустройствами Sontex. Для доступности
этого интерфейса связи , необходимо указать в заявке.
Модуль будет установлен и настроен на
заводе-изготовителе.
Используется двунаправленная технология радиосвязи,
которая является надежным решением с высокой производительностью
для системы дистанционного сбора данных (стационарный или
мобильный). Технология основана на MFD и Radian 0 protocols,
frequency of 433.82 MHz.
Доступ к счетчику (сбор данных) можно получить
365/365 дней в году с 06:00 до 20:00.
Адрес радио отображается в меню Сервис, и соответствует серийному
номеру Supercal 739.
Беспроводный М-Bus Радио
Радио модуль беспроводной М-Bus используется для передачи данных в соответствии с Wm-Bus (EN13757-4) протокол радиосвязи и в соответствии с OMS (Open Metering System) Release v3.0.1. Для того, чтобы иметь этот интерфейс связи, необходимо указать в заявке. Модуль будет установлен и настроен на заводе-изготовителе.
M-Bus
Представляет собой последовательный интерфейс, который позволяет обмен данными между различными устройствами М-Bus через центральную станцию M- Bus (на примере: Sontex 634). Для доступности этого интерфейса связи, необходимо указать в заявке. Модуль будет установлен и настроен на заводе-изготовителе. По умолчанию первичный адрес будет сконфигурирован с адресом 0 и вторичный адрес будет соответствовать серийному номеру Supercal 739. Для того, чтобы изменить значение вторичного адреса, вы должны использовать программное обеспечение (Prog 739-749). Вторичный адрес соответствует идентификации поля ID. Первичный адрес отображается в меню Сервис с указанием [Addr:].
Технические данные для системы связи M-Bus:
