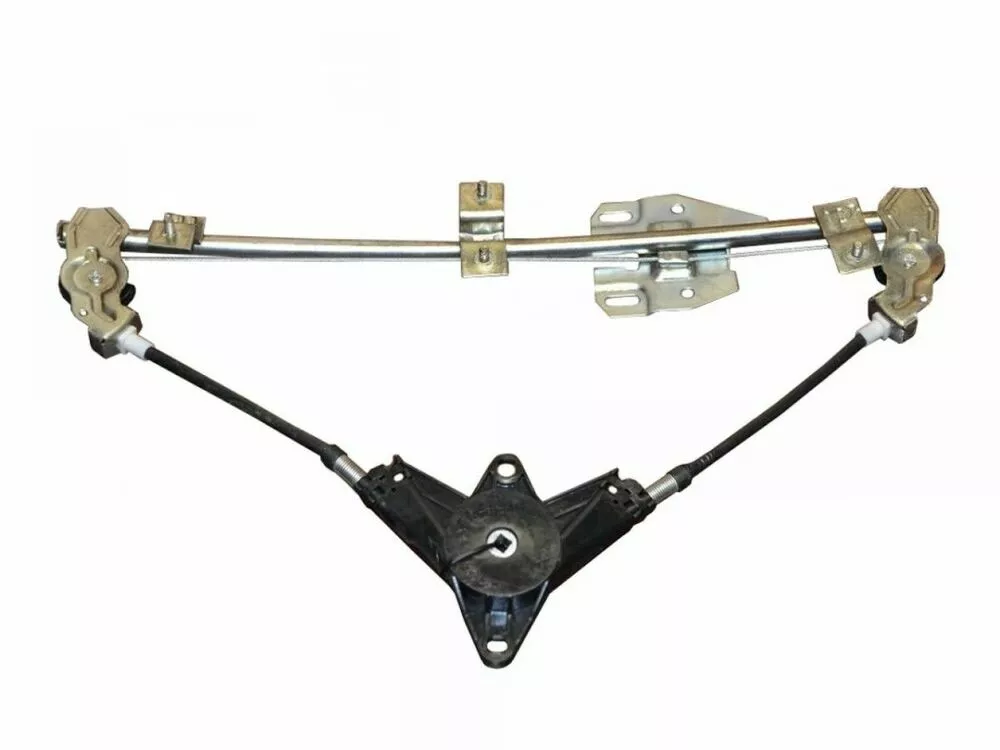

Стеклоподьемник ВАЗ 2109

Стеклоподъемник — механизм для подъема и опускания стекло боковых (дверных) окон в транспортных средствах, тракторной, сельскохозяйственной и иной технике.

Стеклоподъемник относится к вспомогательным системам транспортного средства, он выполняет несколько функций:

• Регулирование положения дверных стекол (их подъем и опускание);
• Прижим стекла в поднятом положении с целью обеспечения герметичности двери;
• Фиксирование стекла в любом выбранном положении;
• Частично — защита от несанкционированного доступа в автомобиль при закрытом и приоткрытом окне (за счет фиксации стекла).

Наличие стеклоподъемника в автомобиле позволяет регулировать микроклимат в салоне, проветривать, удалять сигаретный дым и т.д. Также это простое устройство повышает удобство эксплуатации автомобиля, позволяя в ряде ситуаций избежать открывания дверей и покидания автомобиля.

Стеклоподъемники классифицируются по типу привода и конструкции механизма подъема.

По типу привода стеклоподъемники бывают:

• С ручным (механическим) приводом;
• С электрическим приводом.

На современные легковые автомобили ручные стеклоподъемники устанавливаются редко, они постепенно заменяются электрическими стеклоподъемниками (ЭСП). Ручные стеклоподъемники более просты по конструкции и могут использоваться даже во время стоянки автомобиля. ЭСП более удобны и комфортны, однако они могут эксплуатироваться только при включенном зажигании. Поэтому ручные механизмы сегодня широко применяются на тракторах, специальной, сельскохозяйственной и иной технике, а также на грузовых автомобилях.

В свою очередь, ЭСП делятся на два типа по алгоритму работы системы управления:

• С непосредственным (ручным) управлением — предусмотрен только блок управления двигателем привода стеклоподъемника, который заменяет собой рукоятку механического стеклоподъемника;
• С электронным (автоматическим) управлением — предусмотрен электронный блок управления, который значительно расширяет возможности стеклоподъемника, наделяет его различными автоматическими функциями.

Стеклоподъемники могут иметь механизм подъема одного из трех типов:

• Тросовый — привод стекла осуществляется с помощью стального троса, цепи или ремня;
• Рычажный — привод выполняется системой рычагов (одного или двух) посредством зубчатой передачи;
• Реечный — привод стекла осуществляется подвижной кареткой, движущейся по неподвижной зубчатой рейке.

Стеклоподъемники с ручным приводом могут иметь только тросовый и рычажный механизм привода, ЭСП оснащаются механизмами привода всех типов.

Стеклоподъемник монтируется во внутренней полости двери, механизмы с ручным приводом имеют выход рукоятки на внутренней панели двери, в ЭСП блок управления располагается на подлокотнике двери (также предусмотрен и центральный блок управления на приборной панели или консоли).

Конструкция и принцип работы тросового стеклоподъемника

В общем случае тросовый стеклоподъемник состоит из механизма привода, гибкого подвижного элемента, кронштейна для стекла и системы направляющих роликов.

Механизм привода содержит зубчатую передачу и связанный с ним приводной ролик, обеспечивающий движение троса. Зубчатая передача получает вращательный момент от рукоятки или электродвигателя, и преобразует его в поступательное движение гибкого элемента. Также в механизме привода установлен пружинный стопорный механизм, фиксирующий стекло в выбранном положении.

В качестве гибкого элемента наиболее часто используется стальной трос малого диаметра, но также возможно применение цепи и зубчатого ремня. Трос обходит приводной и направляющие ролики, количество которых может быть два, четыре и более, ролики располагаются так, чтобы трос имел одну или две вертикальные (ниспадающие) ветви. На этих ветвях монтируются кронштейны, удерживающие нижнюю кромку стекла. Для надежного привода и исключения проскальзывания трос на приводном ролике уложен в два оборота.

Тросовый механизм привода бывает двух типов:

• С одной рабочей ветвью — трос имеет только одну вертикальную ветвь, на которой располагается кронштейн стекла;
• С двумя рабочими ветвями — трос обходит несколько роликов и имеет две вертикальных ветви, на которых располагаются кронштейны крепления стекла.

В тросовых стеклоподъемниках часто используются направляющие в виде рейки или трубки, которые проходят вдоль вертикальных ветвей троса и обеспечивают правильное движение кронштейна. Для защиты от износа и коррозии трос на подводящих ветвях заключен в пластиковую оболочку. А для компенсации ослабления натяжки троса предусмотрены пружины выбора слабины троса, которые находятся на концах троса, соединяя его в замкнутую петлю.

Работает тросовый стеклоподъемник просто: крутящий момент от ручки или от электродвигателя передается на механизм привода, преобразуется зубчатой передачей и передается на приводной ролик. Расположенный на приводном ролике трос получает поступательное движение, и, в зависимости от направления движения, с помощью кронштейнов поднимает или опускает стекло. При остановке приводного механизма срабатывает фиксатор (это может быть просто пружина или более сложное устройство), и стекло останавливается в выбранном положении.
