Тензодатчик цифровой Flintec RC3D-30T-C4

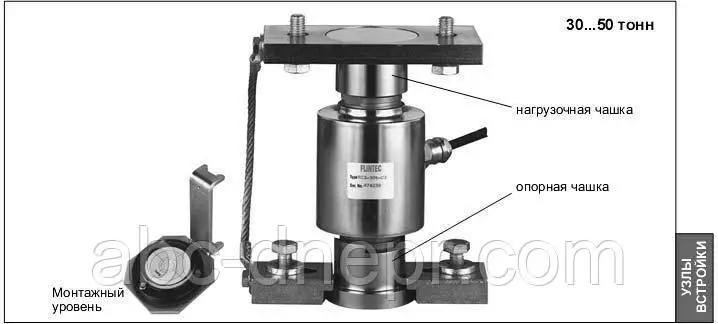

Тензодатчик цифровой колонного типа RC3D 30t для автомобильных и вагонных весов (Германия, США) в сборе с узлами встройки, есть китайские аналоги

Тензодатчики FLINTEC RC3D-30T-C4

Основные особенности:

Номинальная нагрузка (Е max.) 30 т.
Класс точности - C4.
Степень защиты от окружающей среды IP69К.
Схема подключения кабеля: 4х проводный (AWG 20), 4х проводный (AWG 24).
Длинна кабеля 18 м.
Диаметр кабеля 7,8 мм.
Герметизация выхода кабеля: Полностью герметичная стекло-металлическая пайка.
Взрывобезопасное исполнение.

Преимущества:

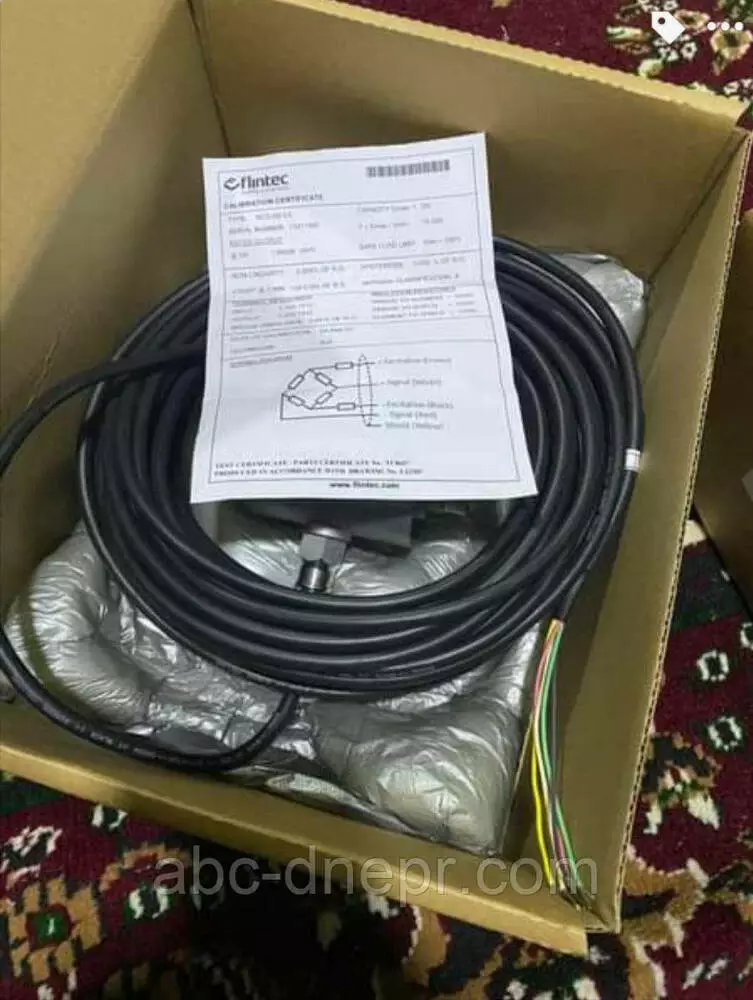

Предварительно откалиброван на заводе. Проведена проверка ОТК.

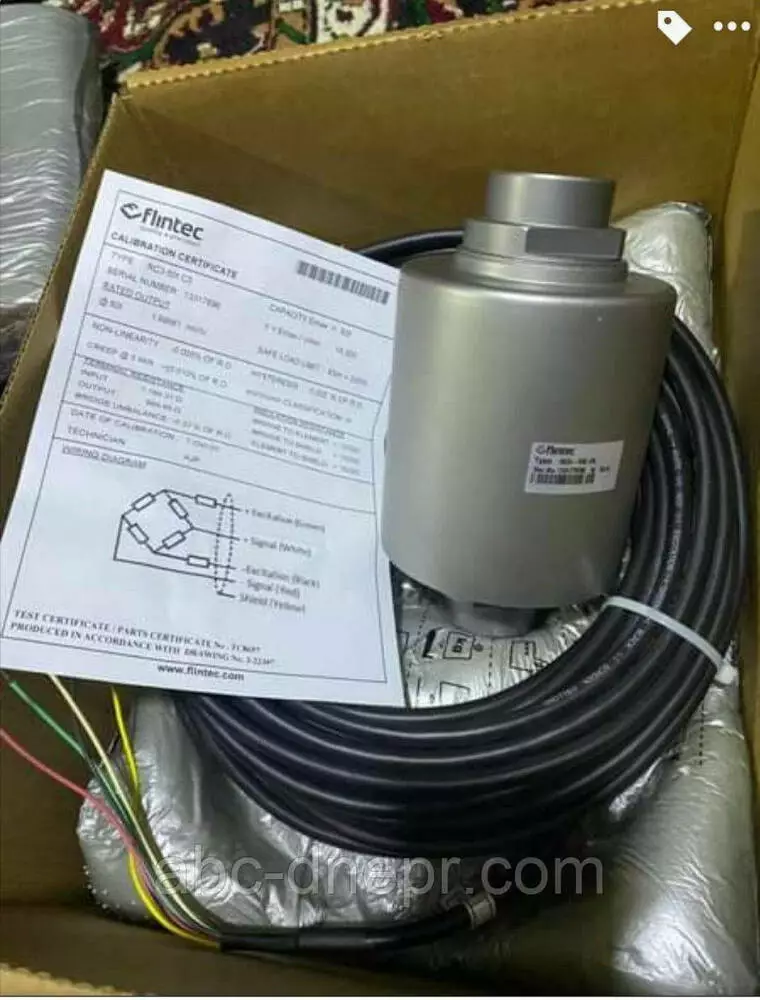

Укомплектован паспортом с индивидуальными электропараметрами.
Лазерная герметизация.
Функция самоцентровки.
Калибровка в mV/V/Ω.
Высокое входное сопротивление.
Экран подключен к корпусу датчика. По запросу экран может быть изолирован.

Опции:

Встроенная грозозащита

Спецификация

Номинальная нагрузка (Е max.)
т
7,5 / 15 / 22,5 / 30 / 40 / 50 / 100 / 150 / 300
7,5 / 15 / 22,5 / 30 / 40 / 50

Минимальная нагрузка (Е min.)

2%* E max.

Класс точности по МОМЗ №60

(GP)
С1
C3
C3 MI 8
C4

Число поверочных делений (nLC)

-
1 000
3 000
4 000

Мин, нагрузка поверочного интервала (V min.)

-
Е max./ 5000
E max./15 000

Температурный коэф, при мин, нагрузке (ТСО)
%RO/10oC
≤ ± 0,0400
≤ ± 0,0280
≤ ± 0,0093

Температурный коэф, по чувствительности (TCRO)
%RO/10oC
≤ ± 0,0200
≤ ± 0,0160
≤ ± 0,0100
≤ ± 0,0080

Комбинированная ошибка
% *RO
≤ ± 0,0500
≤ ± 0,0300
≤ ± 0,0200
≤ ± 0,0125
≤ ± 0,0180

Нелинейность
% *RO
≤ ± 0,0400
≤ ± 0,0300
≤ ± 0,0166
≤ ± 0,0166
≤ ± 0,0125

Гистерезис
% *RO
≤ ± 0,0400
≤ ± 0,0300
≤ ± 0,0166
≤ ± 0,0062
≤ ± 0,0125

Дрейф (30 минут)
% *RO
≤ ± 0,0600
≤ ± 0,0490
≤ ± 0,0166
≤ ± 0,0062
≤ ± 0,0125

Рабочий коэффициент передачи, Сп, (RO)
mV/V
2 ±0,1%

Калибровка в mV/V/Ω
%
≤ ± 0,05

Баланс ноля
% *RO
≤ ± 5

Напряжение питания
V
5...15

Входное сопротивление
Ω
1150 ± 50

Выходное сопротивление
Ω
1 000 ± 2

Сопротивление изоляции (100 V DC)
MΩ
≥ 5000

Перегрузка допустимая
% *E max.
200

Перегрузка разрушающая
% *E max.
300

Диапазон термокомпенсации
°C
-10...+40

Рабочий температурный диапазон
°C
Россия:-50...+50 (опция +120): ЕС: -40...+80 (ATEX-40...+60)

Материал тензодатчиков

нержавеющая сталь 17-4 PH (1,4548)

Уплотнение

герметичное уплотнение; ввод кабеля залит стеклом

Степень защиты согласно DIN 40.050 (ГОСТ 14254-96)

IP68/IP69K

Сумма значений Нелинейности, Гистерезиса и TCRo отвечает требованиям OIML R60 сpLC=0,7З

Значения нелинейности, гистерезиса и температурной компенсации указаны в допустимых пределах.
