Упругий элемент в виде двухопорной балки, изготовлен по
запатентованной технологии:
- Высокая точность измерений;
- Отличная стабильность характеристик;
- Компактность конструкции и низкая цена,
Материал – конструкционная сталь с никелевым покрытием,
Прост в установке,
Полная герметизация, IP68, собственный вес датчика - 12,5 кг

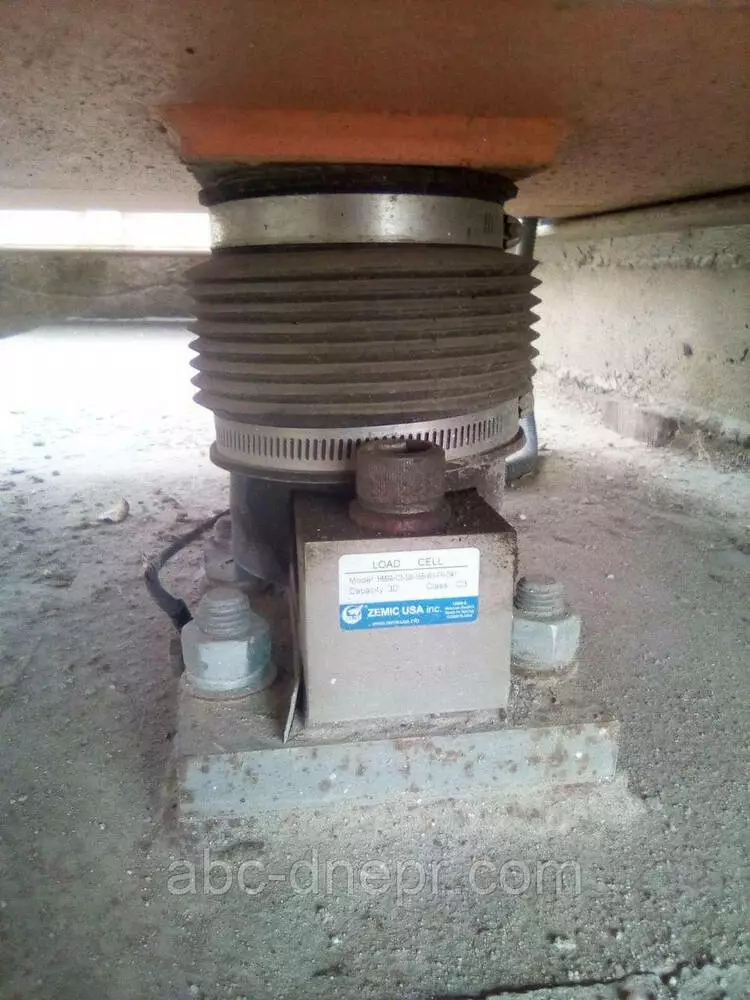

Применение – транспортные, автомобильные, железнодорожные весы и
другое электронное весовое оборудование.
ПОДКЛЮЧЕНИЕ: Красный - Питание (+); Черный - Питание (-); Зеленый -
Сигнал (+); Белый - Сигнал (-); Прозрачный – Экран.
Технические характеристики
Единица
измерения
Значение
Наибольший предел измерений (НПИ)
т
10, 20, 30, 40, 50
Класс точности
C3
РКП
мВ/В
2.0±0.002
Общая ошибка
%РКП
£±0.020
Ползучесть
%РКП/30мин
£±0.016
Входное сопротивление
Ом
700±3,5
Выходное сопротивление
Ом
703±3,5
Сопротивление изоляции
МОм
³5000(50VDC)
Начальный коэффициент передачи (НКП)
%РКП
1.5
Температурное отклонение РКП
%РКП/10°С
£±0.011
Температурное отклонение НКП
%РКП/10°С
£±0.019
Диапазон термокомпенсации
°С
-10 ~ +40
Рабочий диапазон температур
°С
-35 ~ +65
Диапазон напряжения питания
В
5 ~ 12 (DC)
Максимально допустимое напряжение питания
В
18 (DC)
Предельная нагрузка
%НПИ
150
Разрушающая нагрузка
%НПИ
300
Класс защиты по EN 60 529
IP68
Длина кабеля
м
16
Спецификация кабеля
4-х жильный экранированный Æ6,2 мм
Нагрузка
L
L1
W
W1
W2
H
H1
D
D1
D2
SR
10t
-40tSE
160
(6.29)
80
(3.14)
125
(4.92)
100
(3.93)
56
(2.2)
179
(7.04)
19
(0.74)
30
(1.18)
88
(3.46)
18
(0.70)
76.2
(3)
40t-50t
200
(7.87)
124
(4.88)
155
(6.1)
124
(4.88)
62
(2.44)
220
(8.66)
24
(0.84)
40
(1.57)
98
(3.85)
21
(0.82)
82
(3.22)

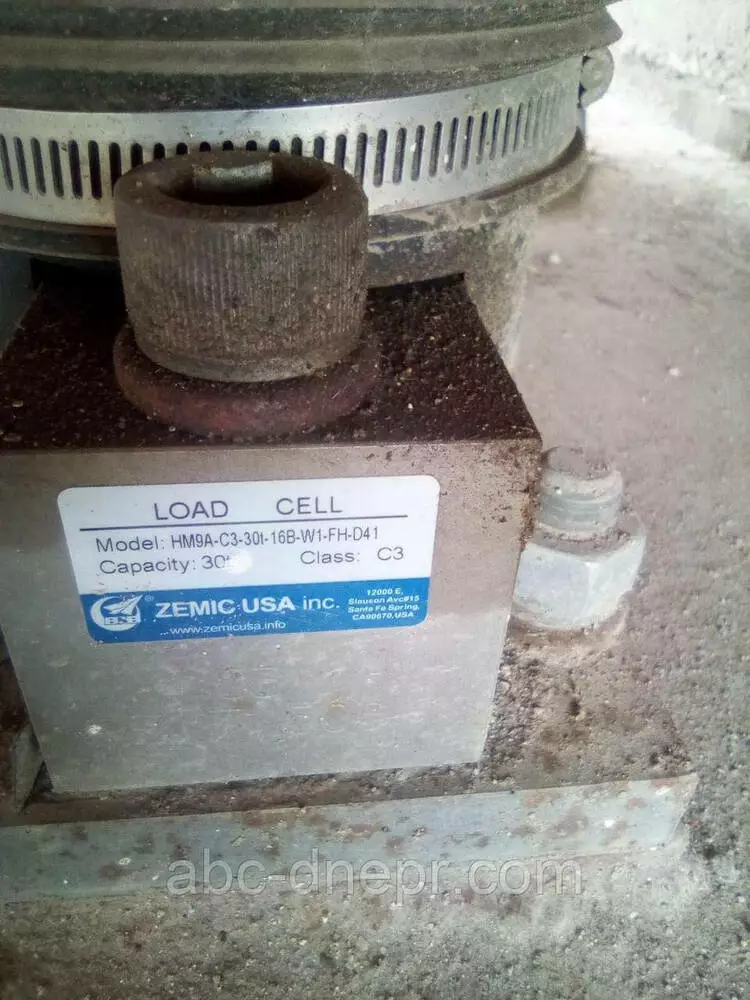

Тензодатчик Zemic HM9A-C3-30t Киев, Харьков, Днепр, Одесса,
