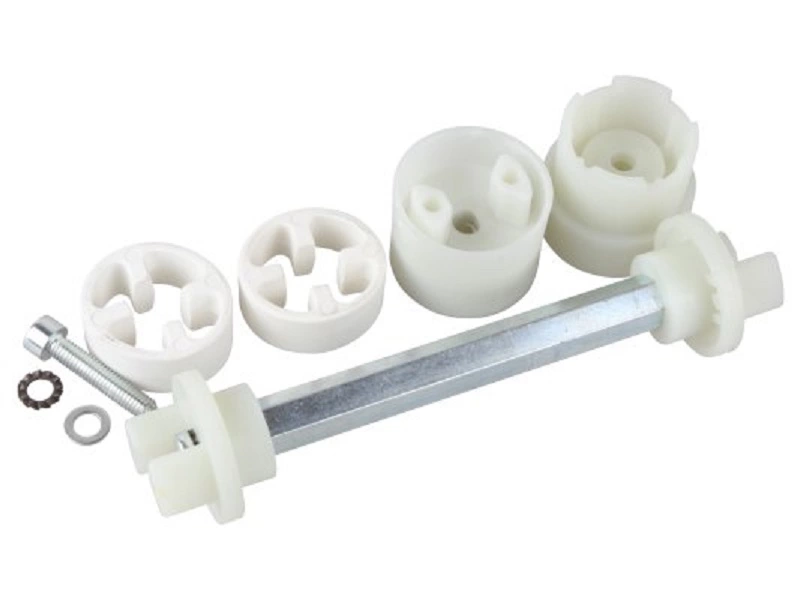

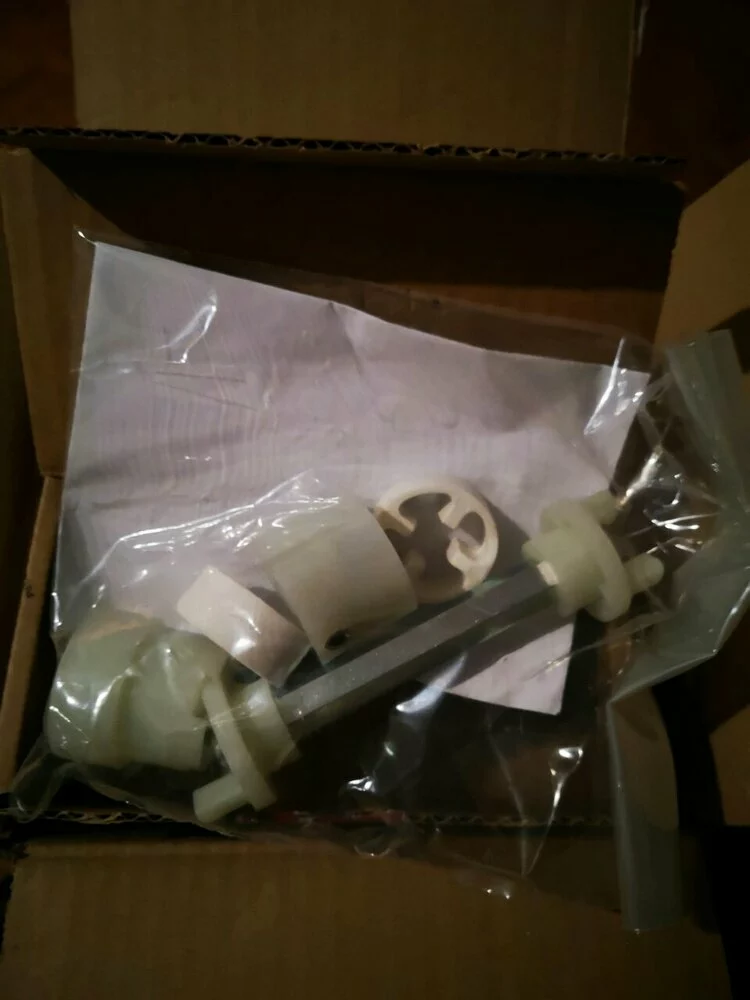

Муфта соединения электродвигателя и насоса горелки Riello RL70/ Сцепление Riello RL70

 Муфта арт. 3003953 монтируется на горелки Riello (Риелло) следующих моделей:

• RL 70

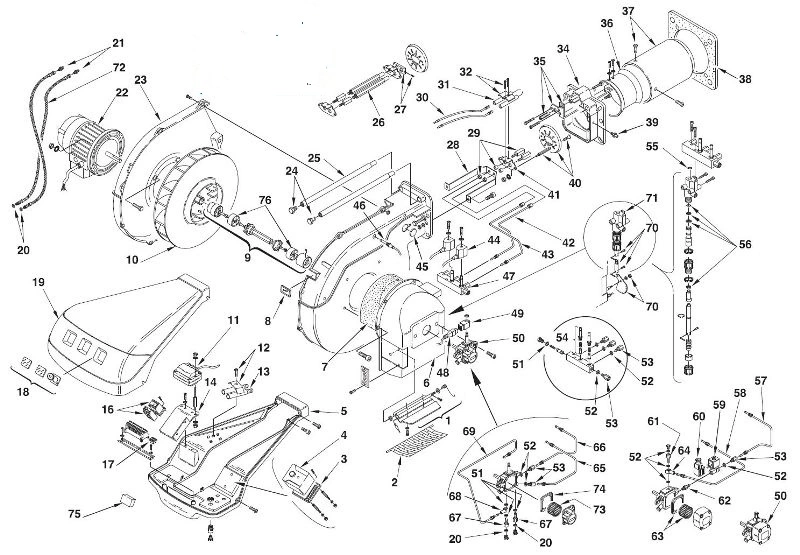

 Деталировка запчастей к горелке Riello серии RL 70/100/130

Муфта арт. 3003953 позиция на схеме №9

Поз.1. — Воздушная заслонка в сборе – артикул 3003948;
Поз.2. — Защитная решетка – артикул 3003949;
Поз.3. — Цоколь топочного автомата – артикул 3003784;
Поз.4. — Топочный автомат RMO88.53C2 – артикул 3013071;
Поз.5. — Базовая плита:
— (смотрите примечение *) – артикул 3012008;
— (смотрите примечение **) – артикул 3014124;
Поз.6. — Воздухозаборный короб – артикул 3003951;
Поз.7. — Изоляция воздухозаборного короба – артикул 3003952;
Поз.8. — Смотровое окно – артикул 3003763;
Поз.9. — Сцепление в комплекте:
— для горелки RL 70 – артикул 3003953;
— для горелки RL 100/130 – артикул 3003954;
Поз.10. – Вентилятор:
— для горелки RL 70 Ø330X53 – артикул 3003955;
— для горелки RL 100 Ø385X58 – артикул 3003964;
— для горелки RL 130 Ø385X61 – артикул 3003965;
Поз.11. — Трансформатор поджига COMPACT 10/30 CM – артикул 3003785;
Поз.12. — Фиксатор электродов в комплекте для версий TL – артикул 3003409;
Поз.13. — Распорка для версий TL – артикул 3003956;
Поз.14. — Держатель электрокомпонентов – артикул 3003957;
Поз.16. — Контактор + термореле:
— для горелки RL 70 – артикул 3003959;
— для горелки RL 100 – артикул 3003960;
— для горелки RL 130 – артикул 3003961;
Поз.17. — Переключатель – артикул 3003770;
Поз.18. — Смотровое окно – артикул 3003962;
Поз.19. — Кожух горелки – артикул 3013119;
Поз.20. — Прокладка – артикул 3007088;
Поз.21. — Фитинг – артикул 3009068;
Поз.22. – Электродвигатель:
— для горелки RL 70 – артикул 3003966;
— для горелки RL 100 – артикул 3003967;
— для горелки RL 130 – артикул 3003968;
Поз.23. — Крышка боковая – артикул 3003969;
Поз.24. — Винт – артикул 3003481;
Поз.25. — Фиксирующая штанга – артикул 3003970;
Поз.26. — Форсуночный адаптер для версий TL – артикул 3003789;
Поз.27. — Анкер форсуночного адаптера для версий TL – артикул 3003790;
Поз.28. — Фиксатор – артикул 3003971;
Поз.29. — Форсуночный адаптер – артикул 3003814;
Поз.30. — Кабель поджига:
— для горелок версий TC – артикул 3012393;
— для горелок версий TL – артикул 3003973;
Поз.31. — Электрод поджига – артикул 3003796;
Поз.32. — Фиксатор электродов в комплекте – артикул 3003495;
Поз.34. – Фланец:
— для горелки RL 70/100 – артикул 3003975;
— для горелки RL 130 – артикул 3003976;
Поз.35. — Регулировочный стержень в компл.:
— для горелки RL 70:
— для горелок версий TC – артикул 3003977;
— для горелок версий TL – артикул 3003978;
— для горелки RL 100:
— для горелок версий TC – артикул 3003979;
— для горелок версий TL – артикул 3003980;
— для горелки RL 130:
— для горелок версий TC – артикул 3003981;
— для горелок версий TL – артикул 3003982;
Поз.36. – Затвор:
— для горелки RL 70/100 – артикул 3003983;
— для горелки RL 130 – артикул 3003984;
Поз.37. — Жаровая труба:
— для горелки RL 70:
— для горелок версий TC – артикул 3003985;
— для горелок версий TL – артикул 3003986;
— для горелки RL 100:
— для горелок версий TC – артикул 3003987;
— для горелок версий TL – артикул 3003988;
— для горелки RL 130:
— для горелок версий TC – артикул 3003989;
— для горелок версий TL – артикул 3003990;
Поз.38. — Прокладка фланца – артикул 3003991;
Поз.39. — Ниппель для измерения давления – артикул 3003893;
Поз.40. — Уравнительный диск:
— для горелки RL 70 – артикул 3003992;
— для горелки RL 100/130 – артикул 3003993;
Поз.41. — Фиксатор форсуночного адаптера – артикул 3003815;
Поз.42. — Жидкотопливная трубка – артикул 3003994;
Поз.43. — Жидкотопливная трубка – артикул 3003995;
Поз.44. — Электромагнитная катушка – артикул 3003828;
Поз.45. — Заглушка – артикул 3003996;
Поз.46. — Датчик пламени QRB1A-A068B70B – артикул 3013708;
Поз.47. — Распределительный блок – артикул 3003997;
Поз.48. — Кабель жидкотопливного насоса RL 70 – артикул 3003827;
Поз.49. — Электромагнитная катушка RL 70 – артикул 3003594;
Поз.50. — Жидкотопливный насос:
— для горелки RL 70 – артикул 3003998;
— для горелки RL 100/130 AJ 6 CC 1000 4P:
— (смотрите примечение ***) – артикул 3003999;
— (смотрите примечение ****) – артикул 3013830;
Поз.51. — Прокладка – артикул 3007079;
Поз.52. — Прокладка – артикул 3007077;
Поз.53. — Фитинг – артикул 3006719;
Поз.54. — Электромагнитный соленоид – артикул 3005733;
Поз.55. — Прокладка поршня – артикул 3003823;
Поз.56. — Прокладка поршня – артикул 3003820;
Поз.57. — Жидкотопливная трубка RL 100/130 – артикул 3012000;
Поз.58. — Жидкотопливная трубка RL 100/130 – артикул 3012001;
Поз.59. — Жидкотопливный клапан RL 100/130 – артикул 3012002;
Поз.60. — Штекер RL 100/130 – артикул 3006953;
Поз.61. — Фитинг RL 100/130 – артикул 3012003;
Поз.62. — Фитинг RL 100/130 – артикул 3009087;
Поз.63. — Фильтрующий элемент + прокладка крышки RL 100/130 – артикул 3003936;
Поз.64. — Фитинг RL 100/130 – артикул 3006722;
Поз.65. — Жидкотопливная трубка RL 70 – артикул 3012004;
Поз.66. — Жидкотопливная трубка RL 70 – артикул 3012005;
Поз.67. — Фитинг – артикул 3006783;
Поз.68. — Фитинг – артикул 3006784;
Поз.69. — Жидкотопливная трубка – артикул 3012006;
Поз.70. — Зубчатая шкала в комплекте – артикул 3003824;
Поз.71. — Гидравлический привод – артикул 3003825;
Поз.72. — Жидкотопливный шланг – артикул 3009055;
Поз.73. — Фильтрующий элемент жидкотопливного насоса RL 70 – артикул 3003082;
Поз.74. — Прокладка крышки жидкотопливного насоса RL 70 – артикул 3003081;
Поз.75. — Противопомеховый фильтр – артикул 3012155;
Поз.76. — Сцепление резиновое – артикул 3012622.
