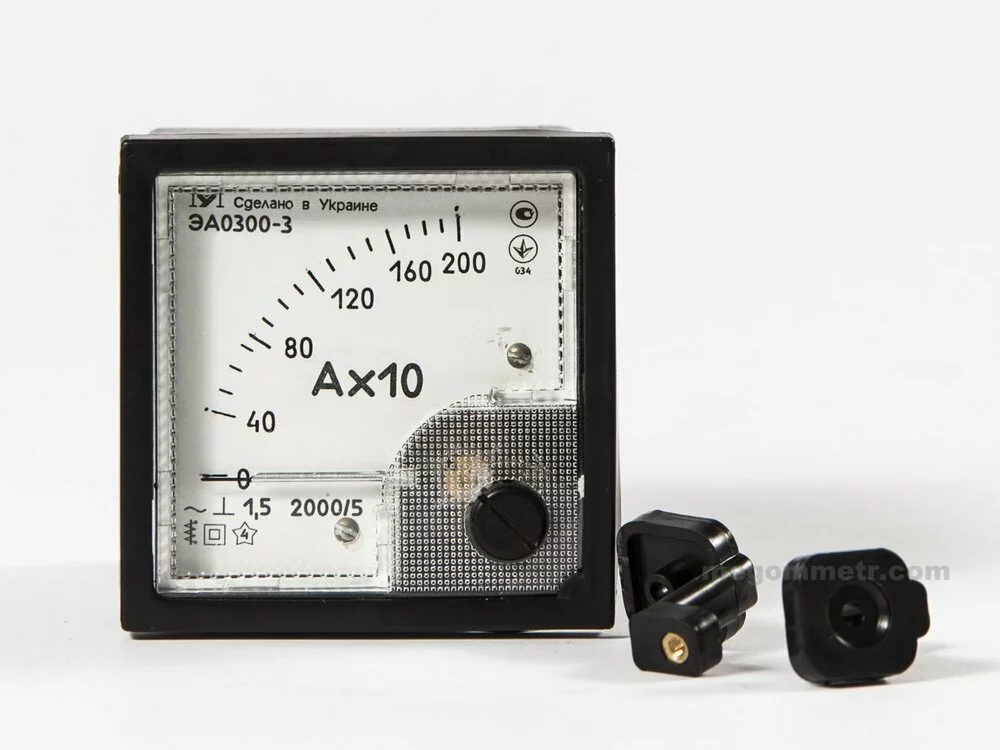

Амперметры щитовые ЭА0300

в наявності

код: 1188184756

858,00 грн. /шт

Всі товари продавця

Регіон: Україна, Черкаська обл., Умань

+380 показати

Написати продавцю

Опис товару

Компания "Мегомметр" является отечественным производителем измерительных приборов. В нашем ассортименте представлены лабораторные, промышленные и бытовые амперметры.

Амперметры ЭА0300: особенности

Диапазон измерения от 0,1 A до 20 А непосредственного включения.
Измерение токов более 20 А с трансформатором тока.
Класс точности 1,5 или 2,5.
Габаритные размеры 72 mm x 72 mm х 61,2 mm, 96 mm x 96 mm х 61,2 mm.

Приборы электромагнитной системы щитового (панельного) исполнения аналоговые показывающие с креплением подвижной части на кернах и угловым расположением подвижной части предназначены для измерения силы тока в цепях переменного тока синусоидальной формы частоты от 45 Гц до 65 Гц электроустановок предприятий и энергетических объектов.

Рабочее положение приборов вертикальное или горизонтальное. По согласованию с заказчиком допускается изготавливать приборы с рабочим положением под любым углом до 90º относительно горизонтальной плоскости.

Технические характеристики щитовых амперметров

Класс точности 1,5 или 2,5.Пределы допускаемой приведенной основной погрешности приборов равны ± 1,5 % для приборов класса точности 1,5 и ±2,5 % для приборов класса точности 2,5 от конечного значения диапазона измерения.
Габаритные размеры по фланцу и длина шкалы приборов в зависимости от модификации (исполнения), приведены в таблице:

Модификация (исполнение)	Габаритные размеры по фланцу	Длина шкалы, mm, не менее
ЭА0300-2	96 mm x 96 mm	90
ЭА0300-3	72 mm x 72 mm	60

Масса (не более): ЭА0300-2 – 0,3 кг, ЭА0300-3 – 0,2 кг.
Перегрузочные амперметры изготавливаются с коэффициентом перегрузки 2. Пределы допускаемой приведенной основной погрешности перегрузочных амперметров в перегрузочной части шкалы равны ± 10 % от конечного значения диапазона измерения.
Конечные значения диапазонов измерения приведены в таблице:

Конечное значение диапазона измерения амперметров включаемых
непосредственно	с трансформатором тока
0,1 А, 0,15 А, 0,3 А, 0,5 А, 0,75 А, 1 А, 1,5 А, 3 А, 5 А, 7,5 А, 10 А, 20 А	10 А, 20 А, 30 А, 50 А, 75 А, 100 А, 500 А, 750 А, 1000 А, 1500 А, 2500 А, 5000А, 7500 А, 10000 А
Примечание 1. В зависимости от заказа амперметры с конечным значением диапазона измерения менее 1 А могут изготовляться как миллиамперметры, а амперметры с конечным значением диапазона измерения более 1000 А могут изготовляться как килоамперметры. Примечание 2. Измерительный трансформатор тока должен быть с током вторичной обмотки на 1 А или 5 А.

Начальное значение диапазона измерения не превышает 20 % конечного значения диапазона измерения.
Рабочие условия применения (климатические воздействия):
- температура окружающего воздуха от минус 40 °С до плюс 50 °С;
- относительная влажность воздуха до 95% при температуре 30 °С.
Собственное потребление приборов должно быть:
- амперметров непосредственного включения не более 2,5 VА;
- амперметров, включаемых с трансформатором тока, (0,6±0,2) VA;
Степень защиты, обеспечиваемая корпусом прибора от проникновения твердых предметов IP40 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».
Приборы допускают крепление к щитам толщиной до 8 mm.

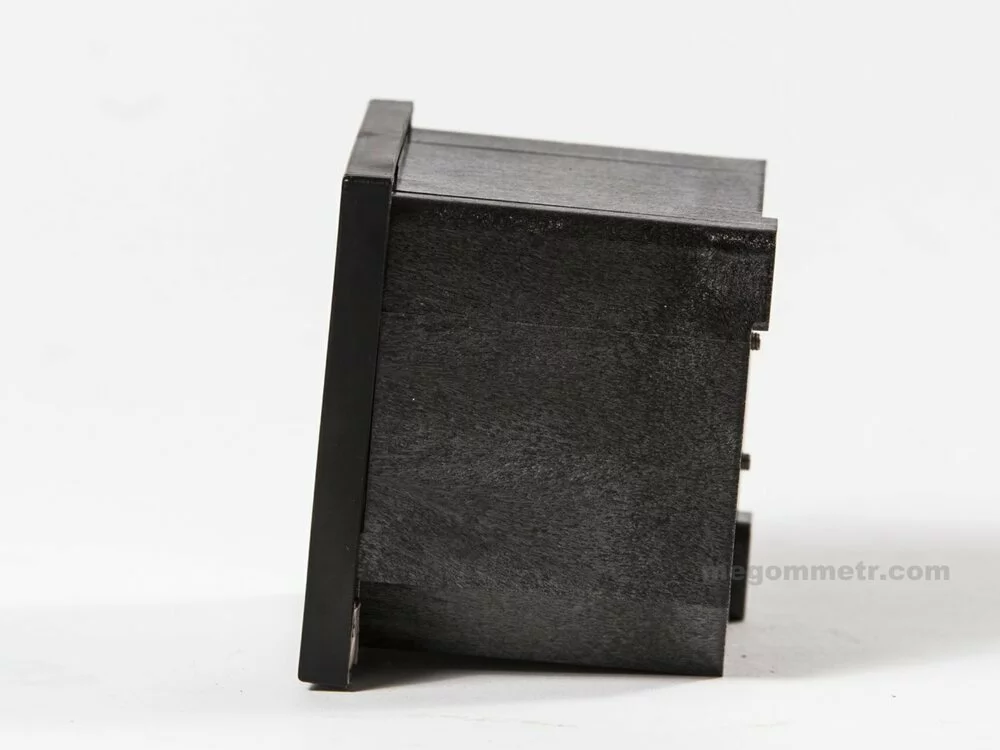

Габариты амперметров

Также, у нас Вы можете купить преобразователи тока, вольтметры, мегаомметры и другие приборы. Вся продукция соответствует требованиям Технического регламента законодательно регулированных средств измерительной техники.

читати далі згорнути

Характеристики

Тип

щитовой (крепится на щите или панели)

Вид

амперметр

Принцип действия

электромагнитный

Назначение

измерительные приборы

Питание

аккумулятор
